installatie

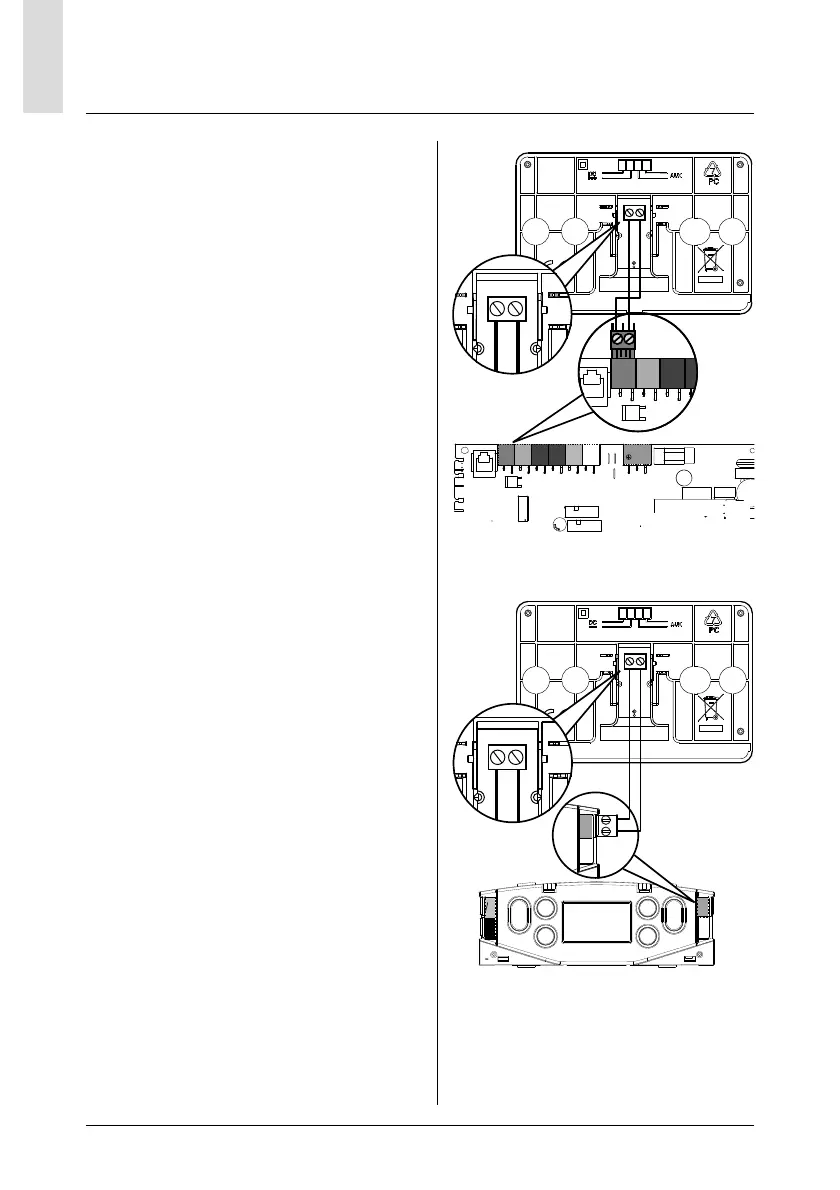

Aansluiting op de ketel
Het verzenden, ontvangen en decoderen
van de signalen vindt plaats via het protocol
BUS, waarmee de ketel en de systeeminter-
face met elkaar communiceren.
- sluit een draadpaar aan op de BUS-
stekker op de ketelkaart
- sluit het draadpaar van de BUS-stekker
aan op de klem van de systeeminterface.
OPMERKING: Om interferentieproble-
men te voorkomen in de aansluiting tus-
sen kamersensor en ketel, gebruikt u een
afgeschermde kabel of een getwist paar.
