Chamberlain 98022 - Conexión de la Alimentación

16
Pestaña
de conexión
a tierra
Tornillo verde
de conexión
a tierra
Cable de conexión a tierra
Cable negro del cable de alimentación
Cable blanco del cable de alimentación
Conducto flexible
Conector
de 90°
(no se
suministra)
Cable verde
Cable blanco
Cable negro
VISTA
TRASERA

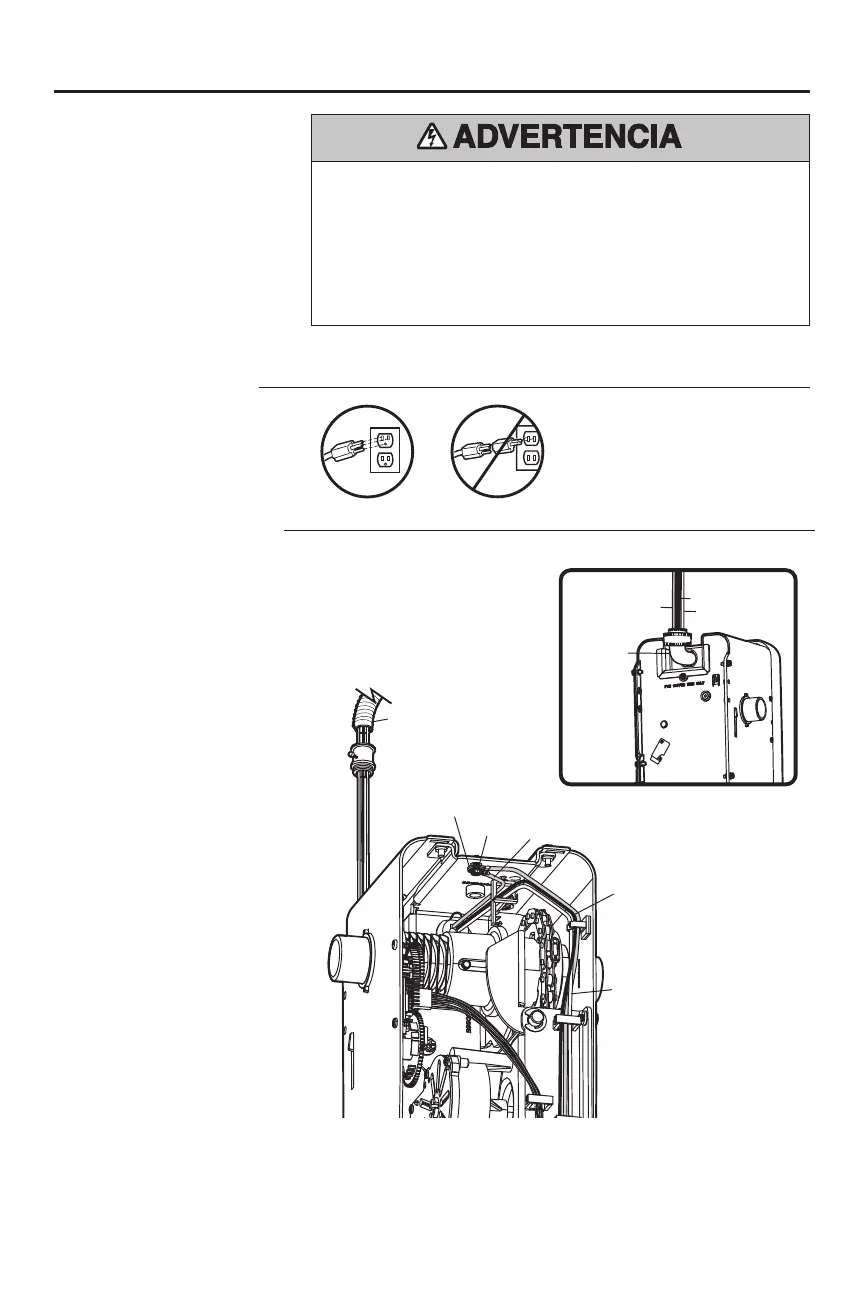

Conexión de la alimentación
7
OPCIÓN B: CONEXIÓN DEL
CABLEADO PERMANENTE
Si el código eléctrico local requiere un
cableado permanente, consulte el siguiente
procedimiento.
1. Para hacer una conexión permanente
a través del orificio de 7/8 de pulgada
en la parte posterior del abrepuertas de
garaje (de acuerdo con el código local):
2. Asegúrese de que NO se haya
desconectado la alimentación eléctrica
al abrepuertas y desconecte la
alimentación eléctrica al circuito.
3. Retire el abrepuertas de garaje desde la
barra de torsión, retire los tornillos de
la tapa y deje la tapa a un lado.
4. Corte el cable de línea 6" (15.2cm) por
arriba del alivio de tensión.
5. Comprima el alivio de tensión y
empújelo dentro del abrepuertas
de garaje y, luego, retire el alivio de
tensión del cable de línea.
6. Instale un conducto de 90° (no se
suministra) o un adaptador de cable
flexible (no se suministra) al orificio de
7/8". Reinstale el abrepuertas de garaje
en la barra de torsión.
7. Pase los cables a través del conducto,
corte a la longitud correcta y pele el
aislamiento.
8. Pele 1/2" (1.3cm) de aislamiento de
los cables negros, blancos y verdes
existentes.
9. Conecte la línea al cable negro y el
neutro al cable blanco, usando tuercas
para cables (no se suministran).
Conecte el cable a tierra al tornillo
verde de conexión a tierra.
10. Fije correctamente los cables debajo
de amarres plásticos de modo que
no entren en contacto con piezas en
movimiento.
11. Reinstale la tapa.
Para evitar dificultades en la instalación,
no ponga en funcionamiento el
abrepuertas de garaje en este momento.
Para reducir el riesgo de descarga
eléctrica, el abrepuertas de garaje tiene un
enchufe con conexión a tierra mediante una
tercera clavija. Este enchufe solo encajará
de una manera en un tomacorriente con
conexión a tierra. Si el enchufe no encaja
en el tomacorriente, llame a un electricista
capacitado para instalar uno adecuado.
Hay dos opciones para conectar la
alimentación:
OPCIÓN A: CABLEADO TÍPICO
1. Enchufe el abrepuertas de garaje en un
tomacorriente conectado a tierra.
2. NO ponga en funcionamiento el sistema
de apertura de la puerta del garaje en
este momento.
Para evitar posibles LESIONES GRAVES o la MUERTE por electrocución o incendio:
• Asegúrese de que la alimentación NO esté conectada al abrepuertas, y de
desconectar la alimentación al circuito ANTES de quitar la cubierta para establecer
una conexión de cableado permanente.
• La instalación de la puerta del garaje y el cableado DEBEN cumplir con TODOS los
códigos de construcción y electricidad locales.
• NUNCA use una extensión, un adaptador de dos cables ni cambie el enchufe
de NINGUNA manera para que encaje en el tomacorriente. Asegúrese de que el
abrepuertas esté conectado a tierra.
RIGHT
WRONG
RIGHT WRONG
Ground Tab
Green
Ground Screw
Ground Wire
Black Wire
PERMANENT WIRING
CONNECTION
White Wire
Black
Wire
Ground Tab
Green
Ground Screw
Ground Wire
Black Wire
PERMANENT WIRING
CONNECTION
White Wire
Black
Wire
RIGHT
WRONG
RIGHT WRONG
Ground Tab
Green
Ground Screw
Ground Wire
Black Wire
PERMANENT WIRING
CONNECTION
White Wire
Black
Wire
Ground Tab
Green
Ground Screw
Ground Wire
Black Wire
PERMANENT WIRING
CONNECTION
White Wire
Black
Wire
INCORRECTOCORRECTO
Instalación (continuación)
