Chamberlain 98022 - Connecter Lalimentation

16
Languette de
mise à la terre
Vis de
mise à la
terre verte
Fil de mise à la terre
Fil noir du cordon
d'alimentation
Fil blanc du cordon
d'alimentation
Conduit de
câbles flexible
Adaptateur
de 90°
(non
fournie)
Fil vert
Fil blanc
Fil noir

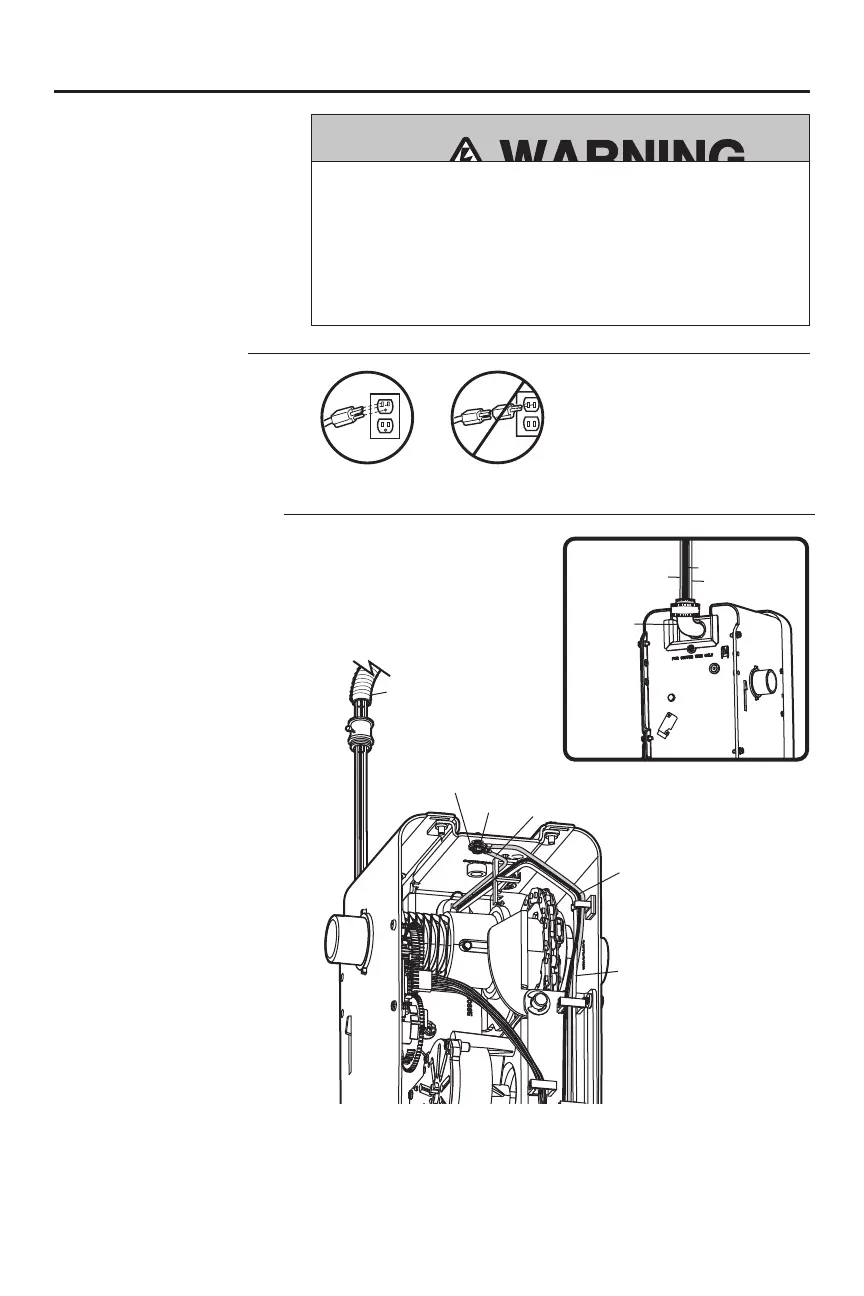

VUE ARRIÉRE
Connecter l’alimentation
7
OPTION B: CONNEXION
PERMANENTE DU CÂBLAGE
Si un câblage permanent est requis par
votre code local, consultez la procédure
suivante.
1. Pour établir une connexion
permanente à travers le trou de
7/8po à l’arrière de l’ouvre-porte de
garage (selon le code local) :
2. Assurez-vous que l’alimentation n’est
PAS connectée à l’ouvre-porte et
coupez l’alimentation du circuit.
3. Retirez l’ouvre-porte de garage de la
barre de torsion, enlevez les vis du
couvercle et mettez le couvercle de côté.
4. Coupez le cordon de ligne à 15,2cm
(6po) au-dessus de la décharge de
traction.
5. Serrez la décharge de traction et
poussez-la dans l’ouvre-porte de
garage, puis retirez la décharge de
traction du cordon d’alimentation.
6. Installez un conduit à 90° (non fourni)
ou un adaptateur de câble flexible
(non fourni) dans le trou de 7/8po.
Réinstallez l’ouvre-porte de garage
sur la barre de torsion.
7. Faites passer les fils dans le conduit,
coupez-les à la bonne longueur, puis
dénudez-les.
8. Dénudez 1,3cm (1/2po) d’isolant
des fils noir, blanc et vert existants.
9. Connectez la ligne au fil noir et le
neutre au fil blanc à l’aide d’écrous
(non fournis). Connectez le fil de terre
à la vis de terre verte.
10. Fixez correctement les fils sous
des attaches en plastique afin qu’ils
n’entrent pas en contact avec les
pièces mobiles.
11. Réinstallez le couvercle.
Pour éviter les difficultés d’installation,
assurez-vous de ne pas faire fonctionner
l’ouvre-porte à ce moment-là.
Pour réduire le risque de choc électrique,
votre ouvre-porte de garage est équipé
d’une fiche de type mise à la terre avec une
troisième goupille de mise à la terre. Cette
fiche rentre seulement dans une prise de
terre. Si la fiche ne rentre pas dans la prise,
communiquez avec un électricien qualifié
pour faire installer une prise adéquate.
Il existe deux options pour connecter
l’alimentation:
OPTION A - CÂBLAGE TYPIQUE
1. Branchez l’ouvre-porte de garage dans
une prise de courant mise à la terre.
2. Ne faites PAS fonctionner l’ouvre-porte
de garage à ce moment-là.
Pour éviter les risques de BLESSURES GRAVES voire MORTELLES par électrocution
ou incendie:
• Assurez-vous que le courant n’est PAS connecté à l’ouvre-porte, et débranchez
le courant du circuit AVANT de retirer le couvercle pour établir une connexion
permanente.
• L’installation et le câblage de la porte de garage DOIVENT être conformes à TOUS les
codes électriques et de construction locaux.
• N’utilisez JAMAIS de rallonge, d’adaptateur à 2fils ou ne modifiez en AUCUN cas la
fiche pour l’adapter à la prise. Assurez-vous que l’ouvre-porte est mis à la terre.
RIGHT
WRONG
RIGHT WRONG
Ground Tab
Green
Ground Screw
Ground Wire
Black Wire
PERMANENT WIRING
CONNECTION
White Wire
Black
Wire
Ground Tab
Green
Ground Screw
Ground Wire
Black Wire
PERMANENT WIRING
CONNECTION
White Wire
Black
Wire
RIGHT
WRONG
RIGHT WRONG
Ground Tab
Green
Ground Screw
Ground Wire
Black Wire
PERMANENT WIRING
CONNECTION
White Wire
Black
Wire
Ground Tab
Green
Ground Screw
Ground Wire
Black Wire
PERMANENT WIRING
CONNECTION
White Wire
Black
Wire
INCORRECT
C'est exact
Installation (SUITE)
