Chamberlain 98022 - Planificación

3
Preparación
Examine el área para ver si se aplica alguna de las condiciones siguientes a su instalación. En
función de sus necesidades, podrían requerirse materiales adicionales.
EL ABREPUERTAS ES COMPATIBLE CON:
• Puertas que usan una barra de torsión y resortes. La barra de torsión debe tener 1" (2.5cm)
de diámetro. NO es compatible con tambores de bobinado inverso.
• Puertas seccionales de elevación estándar que utilizan tambores de 4-6" (10-15cm) de
diámetro..
• Tambores rectos de 4-6" (10-15cm).
• Tambores de 3 a 3.9 pulgadas (de 7.6cm a 9.9cm) en puertas de hasta 430lb (195.4Kg).
• Puertas seccionales de elevación en alto (hasta 54" [137.2cm] de alto) y de elevación
estándar de hasta 14pies (4.3m) de alto.
• Puertas seccionales de gran elevación
que utilizan tambores cónicos de 8"
(20cm) de diámetro.
• Puertas seccionales de elevación
vertical que utilizan tambores cónicos
de 8" (20cm) de diámetro.
• Puertas de hasta 18pies (5.5m) de
ancho.

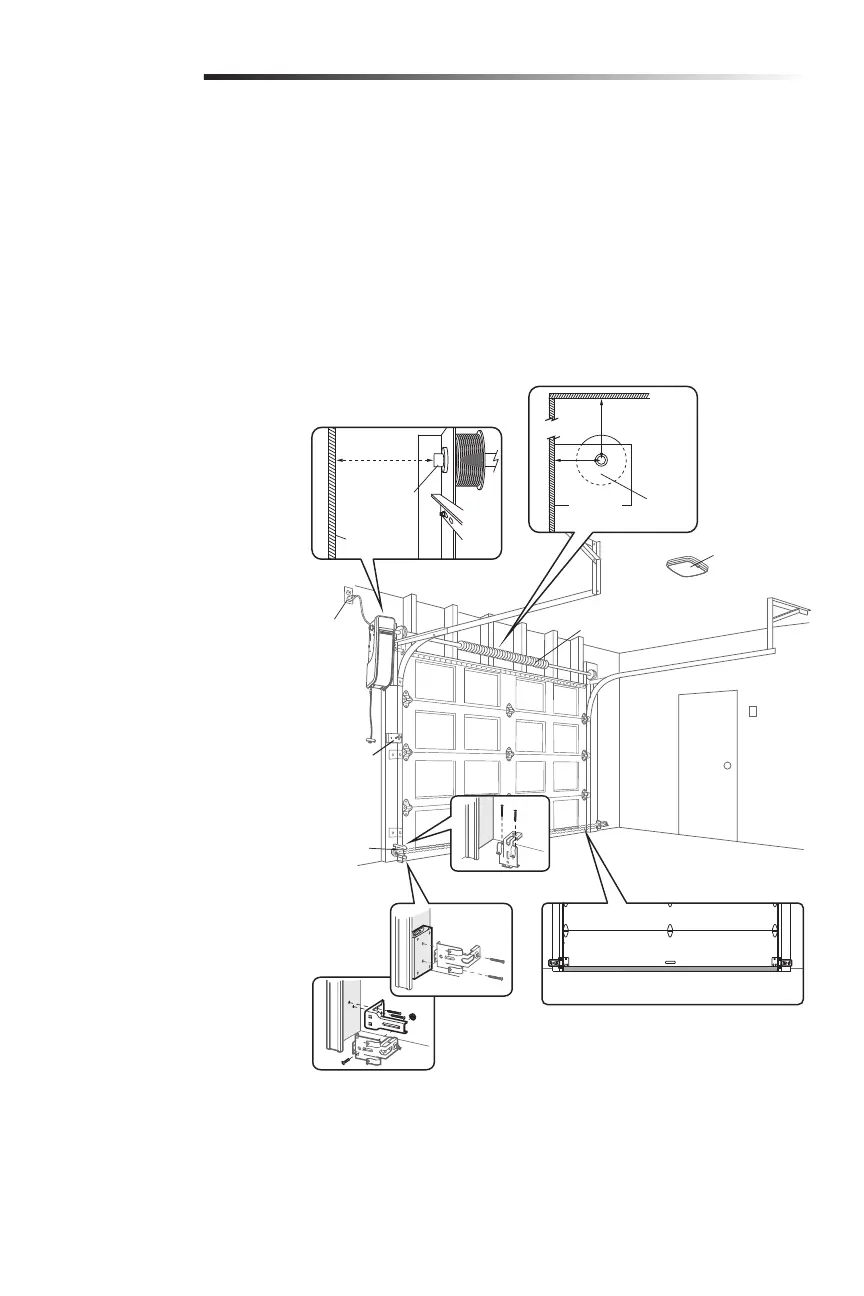

Revise o inspeccione el área de instalación
propuesta. El abrepuertas se puede instalar
del lado izquierdo o derecho de la puerta.
Seleccione el lado que cumpla los requisitos
indicados a continuación.
a. Debe tener un mínimo de 2.5" (6.4cm)
entre la pared y el centro de la barra de
torsión.
b. Debe tener un mínimo de 3" (7.6cm)
entre el techo y el centro de la barra de
torsión.
c. Debe tener un mínimo de 8.5"
(21.6cm) entre la pared lateral (u
obstrucción) y el extremo de la barra
de torsión.
d. La barra de torsión se debe extender
al menos 1.5" (3.81cm) por sobre el
cojinete. Esto puede variar en función
de los requisitos de su instalación.
e. Se requiere un tomacorriente eléctrico
a menos de 6pies (1.83m) del área de
instalación. Si no hay un tomacorriente,
póngase en contacto con un electricista
calificado.
f. Dependiendo de la construcción
del edificio, tal vez sean necesarios
soportes de extensión o bloques de
madera para instalar sensores de
inversión de seguridad y el monitor de
tensión del cable.
g. El montaje alternativo en el piso de los
sensores de inversión de seguridad
requerirá herrajes (no suministrados).
h. Verifique el sello en la parte inferior
de la puerta. Cualquier vacío entre el
piso y la parte inferior de la puerta no
debe exceder 1/4 de pulgada (6mm).
De lo contrario, el sistema de inversión
de seguridad podría no funcionar
correctamente.
NOTA: Inspeccione la barra de
torsión mientras la puerta se sube
y se baja. Es importante que no
haya un movimiento observable
hacia arriba o hacia abajo ni hacia la
izquierda o hacia la derecha. Si no
se corrige el movimiento, la vida útil
del abrepuertas de garaje se verá
ampliamente reducida.
a
b
h
c
d
e
f
g
Barra de
torsión
2.5"
(6.4cm)
3"
(7.6cm)
Pared u
obstáculo
Barra de
torsión
8.5"
(21.6cm)
Sensor de
inversión
de
seguridad
Luz LED
remota
myQ
Traba
automática
de la puerta
Resorte de la puerta
Planificación
