14
OPTION C: Installation au sol
1. Utilisez des blocs de bois ou des supports
d’extension (reportez-vous à Accessoires) pour
élever les supports de capteur de sorte que les
lentilles ne soient pas à plus de 15cm (6po)
du sol.
2. Mesurez et placez soigneusement les
ensembles droit et gauche à la même
distance du mur. Assurez-vous que toutes les
obstructions de la quincaillerie de la porte sont
dégagées.
3. Fixez au sol avec des ancrages à béton comme
indiqué.
Inside
Garage
Wall
Inside
Garage
Wall
Inside
Garage
Wall
Inside
Garage
Wall
Fixez le bloc de bois au mur avec
des tirefonds (non fournis)
Fixez avec des ancrages pour
béton (non fournis)
OPTION A: Installation des rails (recommandé)
1. Glissez les bras incurvés sur le bord arrondi
de chaque rail de porte, les bras incurvés
faisant face à la porte, et assurez-vous que les
supports ne mesurent pas plus de 15cm (6po)
au-dessus du sol.
2. Mettez le support en place contre le côté du rail.
Il doit être à fleur, avec la lèvre épousant le bord
arrière du rail, comme illustré.
Si le rail de votre porte ne peut pas supporter le support
de manière sûre, consultez l’option B: Installation murale.
OPTION B: Installation murale.
1. Placez le support contre le mur, les bras
courbés faisant face à la porte. Assurez-vous
que l’espace est suffisant pour que le faisceau
du capteur ne soit pas obstrué.
2. Si une profondeur supplémentaire est nécessaire,
un support d’extension (modèle041A5281-1) ou
des blocs de bois peuvent être utilisés. Reportez-
vous à la section Accessoires.
3. Utilisez les trous de montage du support
comme modèle pour localiser et percer (2)
trous pilotes d’un diamètre de 3/16po sur le
mur de chaque côté de la porte, à une hauteur
maximale de 15cm (6po) au-dessus du sol.
4. Fixez les supports au mur avec des tirefonds
(non fournis).
Si vous utilisez des supports d’extension ou des blocs
de bois, réglez les ensembles de droite et de gauche à la
même distance de la surface de montage. Assurez-vous
que toutes les obstructions de la quincaillerie de porte
sont dégagées.
Si l’option B ne fonctionne pas, reportez-vous à l’option
C: Installation du sol.
Inside
Garage
Wall
Inside
Garage
Wall

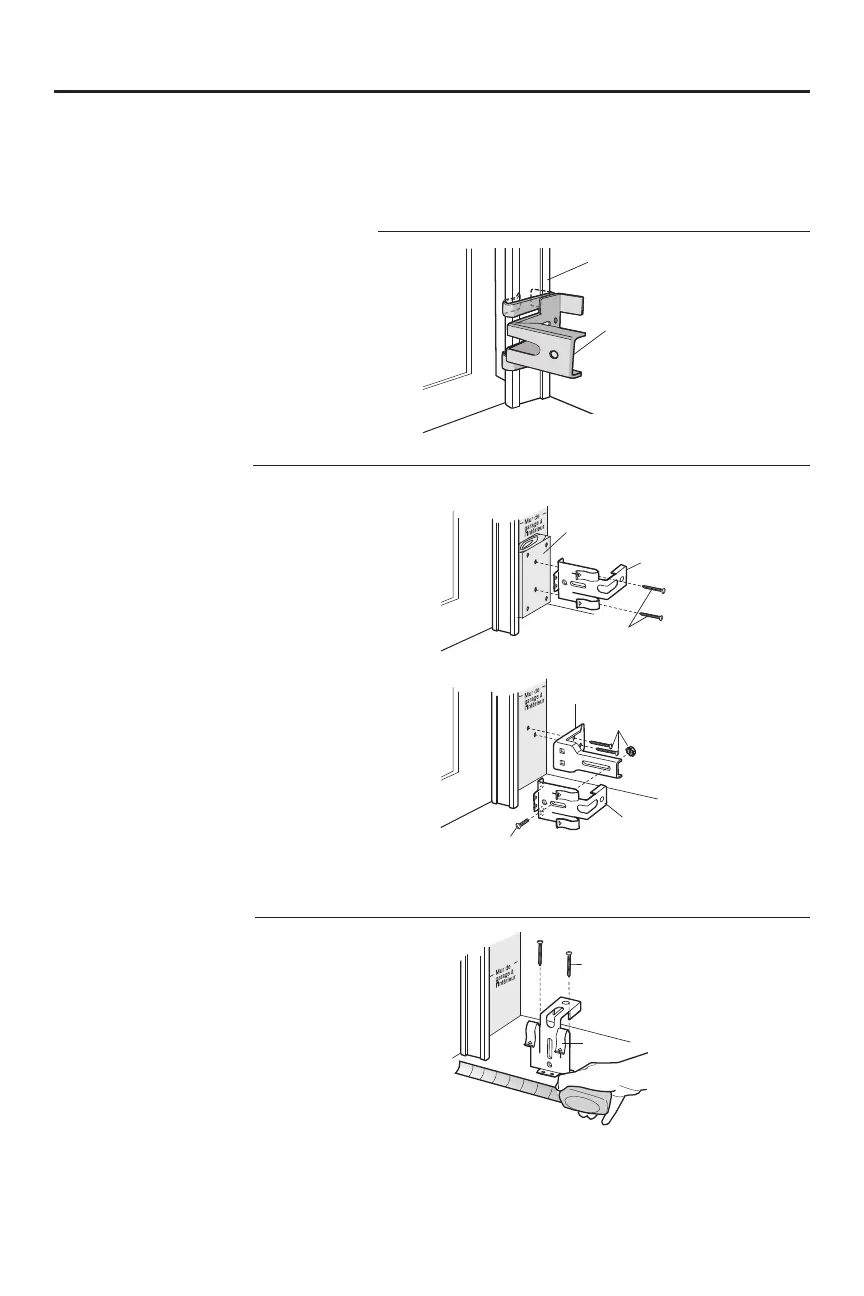

INSTALLATION DES SUPPORTS
Les supports abritent les capteurs d’inversion de sécurité dans une position fixe et sûre, de sorte que les capteurs d’inversion de sécurité
se font face de part et d’autre de la porte de garage, la poutre ne dépassant pas 15cm (6po) au-dessus du sol. Assurez-vous que
l’alimentation de l’ouvre-porte est débranchée.
Choisissez l’une des installations suivantes.
Rail de porte
Support de capteur
d’inversion de sécurité
Support de capteur d’inversion
de sécurité
Tirefonds (non fournies)
Support de capteur
d’inversion de
sécurité
Inside
Garage
Wall
Inside
Garage
Wall
(fourni avec le support d’extension)
Support d’extension (voir accessoires)
Support de capteur
d’inversion de sécurité
(fourni avec le
support d’extension)
Installation (SUITE)
Porte
Porte
Porte
Porte
