MONTAGE - 1
re
OPÉRATION
Fixation du rail au moteur
Pour éviter les difficultés pendant la pose, ne faire
fonctionner l’ouvre-porte de garage que lorsque cela est
expressément indiqué.
• Enlever les deux boulon à rondelles montées sur le dessus
du moteur.
• Aligner le rail et la mousse polystyrène au-dessus du pignon
de l’ouvre-porte.
• ENLEVEZ LA MOUSSE DE POLYSTYRÈNE.
• Passer les deux vis à rondelles au travers du rail et dans
l’ouvre-porte. Serrer les deux vis solidement.
Il importe de n’utiliser que ces boulons ! Tout autre
boulon causera des dommages considérables à
l’ouvre-porte.
• Positionner la courroie au-dessus du pignon de
l’ouvre-porte.
Pour éviter des dommages SÉRIEUX à l’ouvre-porte, utiliser
UNIQUEMENT les boulons et les fixations montés sur le dessus du
moteur.
ATTENTIONATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
WARNING
CAUTION
WARNING
WARNING
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIA
MONTAGE - 2
e
OPÉRATION

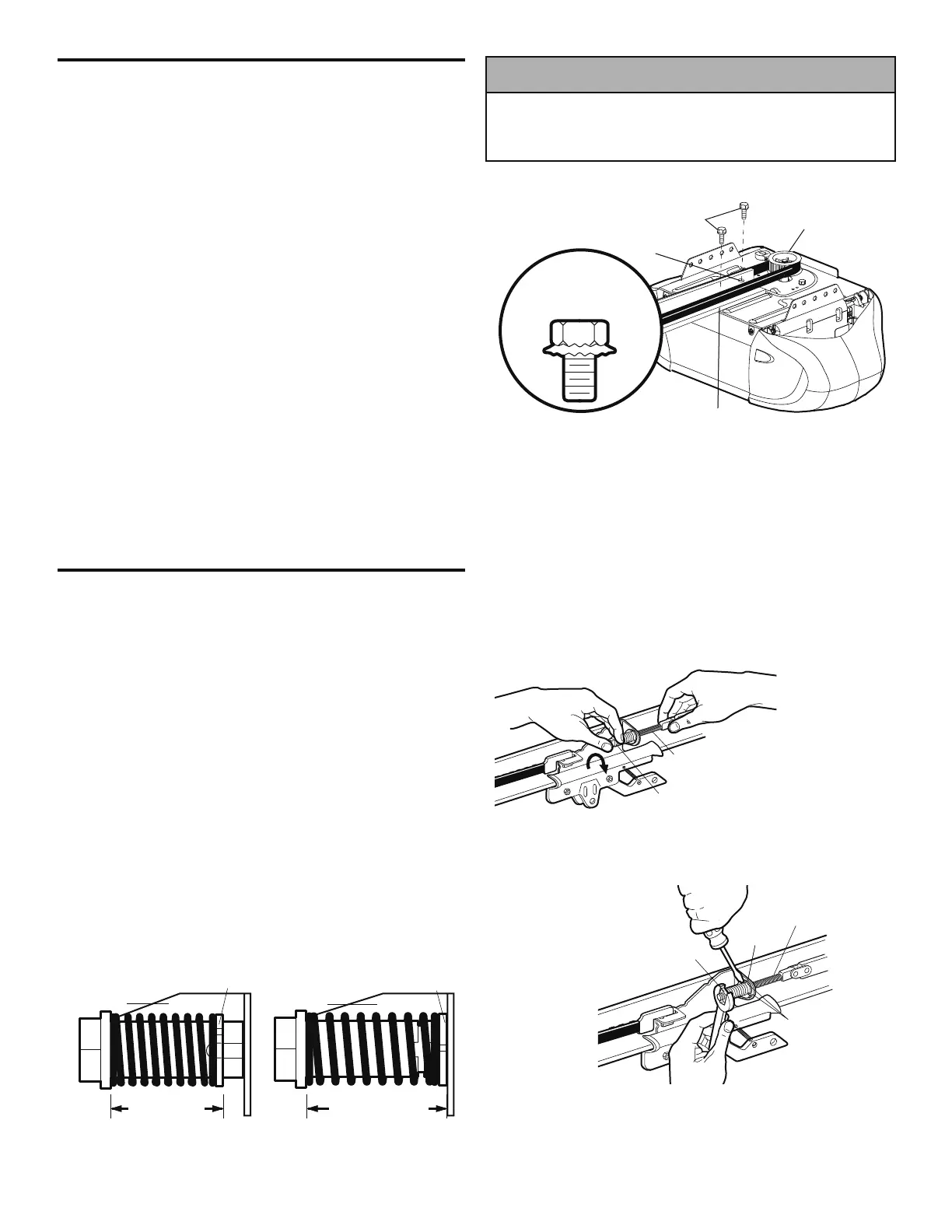

Réglage de tension de la courroie
• Visser et serrer à la main l’écrou de ressort du chariot sur
l’arbre fileté jusqu’à ce qu’il soit contre le chariot (Figure 1).
Ne pas utiliser d’outils.
• Insérer le bout d’un tournevis dans l’une des fentes pour
bague et le tenir contre le chariot (Figure 2).
• Placer une clé ouverte de 7/16 de pouce sur l’extrémité
carrée. Tourner environ 1/4 de tour jusqu’à ce que le ressort
se dégage et enclenche la bague contre le chariot
(Figure 3).
Ceci étend le ressort pour une tension optimale de la
courroie.
Poulie à courroie
du moteu
r
Tr o u
du rail
Tr o u
du rail
Boulon à rondelle de blocage
de 5/16 po-18 x 1/2 po
N'UTILISER QUE
CE TYPE ET QUE
CETTE GROSSEUR DE
BOULON
Arbre fileté
du chariot
Écrou de
chariot/ressort
Anneau
d'écrou
Fentes d'anneau
d'écrou
Extrémiite carrée
Arbre fileté
de chariot
Anneau
d'écrou
Chariot
Chariot
1 pouce (2.5 cm)
1-1/4 pouce (3.18 cm)
Avant
Après le relâchement
Anneau
d'écrou
Figure 1
Figure 2
Figure 3
