10
Support
de linteau
Support de
la poulie
de la chaîne
Support
temporaire
Linteau
Porte de
garage
Axe de chape de
5/16 po x 2-3/4 po
Anneau d'arrêt
Support de linteau
Support de
la poulie
de la chaîne
Rail
Axe de chape de 5/16 po x 2-3/4 po
Anneau d'arrêt
GRANDEUR RÉELLE DES FIXATIONS
POSE - 3
e
OPÉRATION

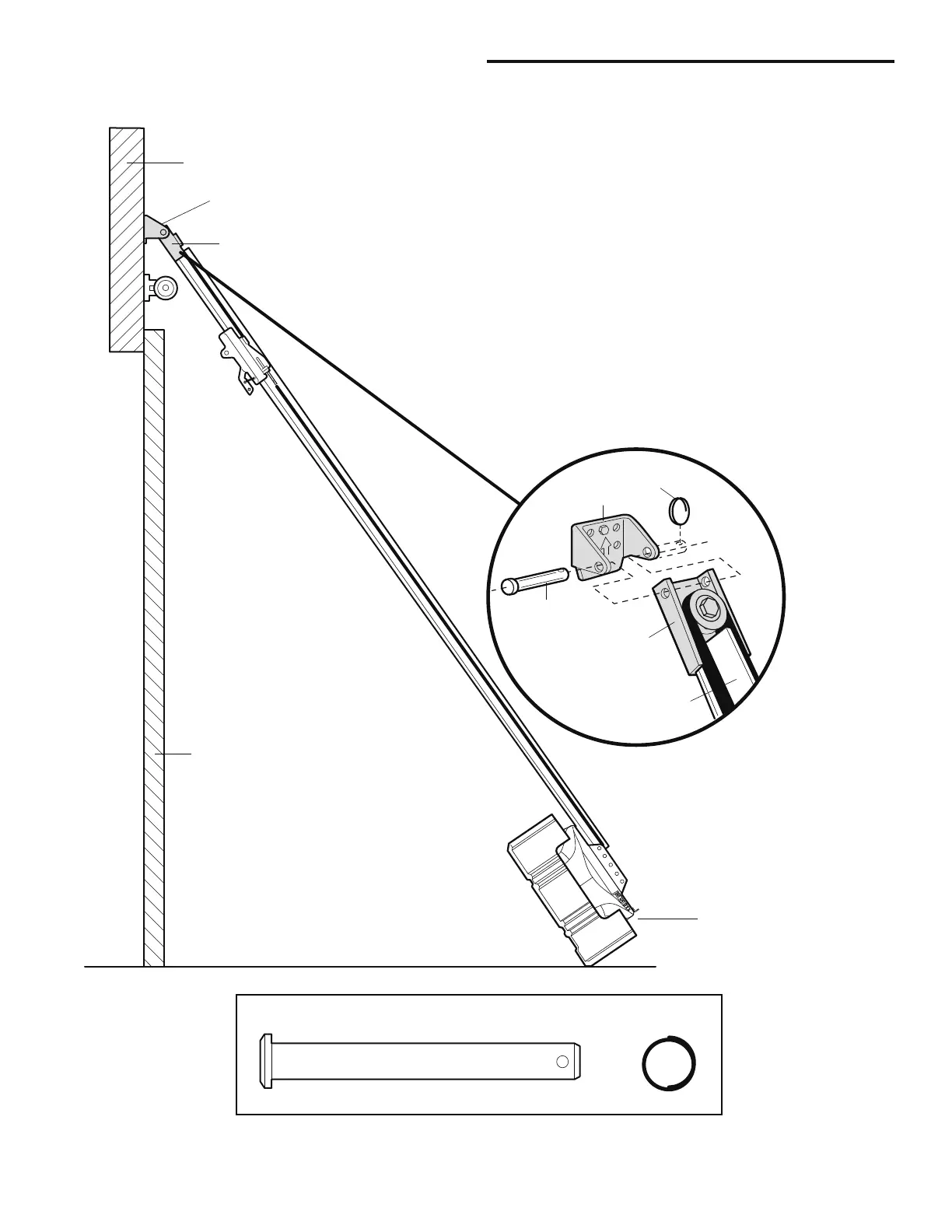

Fixation du rail sur le support de linteau
• Positionner l’ouvre-porte de garage sur le plancher, juste sous
le support de linteau. Utiliser une des boîtes d’emballage pour
le protéger.
REMARQUE : Si le ressort de la porte gêne, il
faudra demander de l’aide. Demander à une personne de bien
retenir l’ouvre-porte sur un support temporaire de façon que le
rail ne touche pas le ressort.
• Positionner le support du rail contre le support de linteau.
• Aligner les trous des supports et les raccorder avec un axe de
chape, comme il est illustré.
• Introduire un anneau d’arrêt pour immobiliser.
