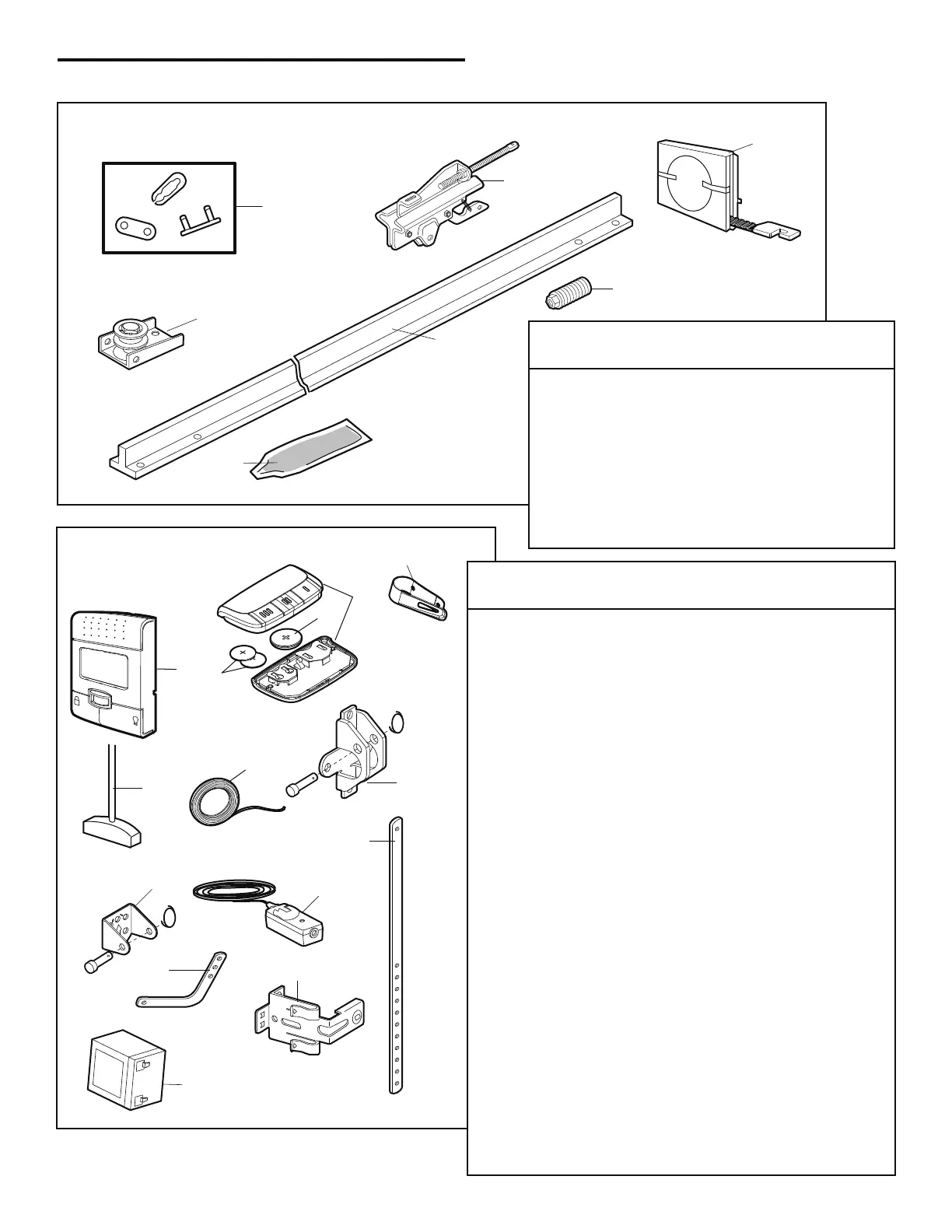

Chamberlain Security + 3850PC - Pièces Dassemblage du Rail; Pièces de Rechange; Pièces Pour la Pose

36
2
4
5
1
3
6
7
N° DE
RÉF. PIÈCE DÉSIGNATION
1 4A1008 Maillon de raccord
2 41A5424 Support de poulie de courroie
3 41B3869-3A Chariot complet
4 2777BD Rail rigide (8' (2.4 m))
2770BD Rail rigide (10' (3 m))
5 41A5434-11 Ensemble courroie complet
6 41B4103 Ensemble tendeur
7 83A11-2 Graisse à rail
8
11
12
6
NOTICE
UP
CEILING MOUNT ONLY
9
7
1
5
3
4
2
10
13
14
Pièces pour la pose
PIÈCES DE RECHANGE
Pièces d’assemblage du rail
N° DE
RÉF. PIÈCE DÉSIGNATION
1 398LMC Smart Control Panel
®
2 373PC Télécommande à trois boutons
3 10A19
Pile au lithium 3V2016 :
Témoins lumineux DEL et ouvre-porte
4 10A33
Pile au lithium 3V2450 :
Contacteur de proximité
5 29C151 Agrafe de pare-soleil de la télécommande
6 41A2828 Poignée et corde pour fonctionnement
d’urgence
7 41B4494-1 Fil de sonnerie blanc et blanc/rouge à
2 conducteurs
8 41A5047-1 Support de porte avec axe de chape et
fixation
9 41A4353-1 Support de linteau avec axe de chape et
fixation
10 41A5034 Nécessaire de capteur de sécurité
(cellules de réception et de transmission)
avec fil de sonnerie à deux conducteurs de
3 pi (.9 m)
11 178B34 Biellette droite
12 178B35 Biellette courbée
13 41A5266-1 Supports de détecteurs inverseurs de
sécurité (2)
14 485LMC Batterie
NON ILLUSTRÉS
101D173 Barre-poussoir pour le commande de porte
41A2770-13 Sachet des fixations de pose
(comprend les fixations à la page 5)
114A3400 Manuel d’instructions
