13

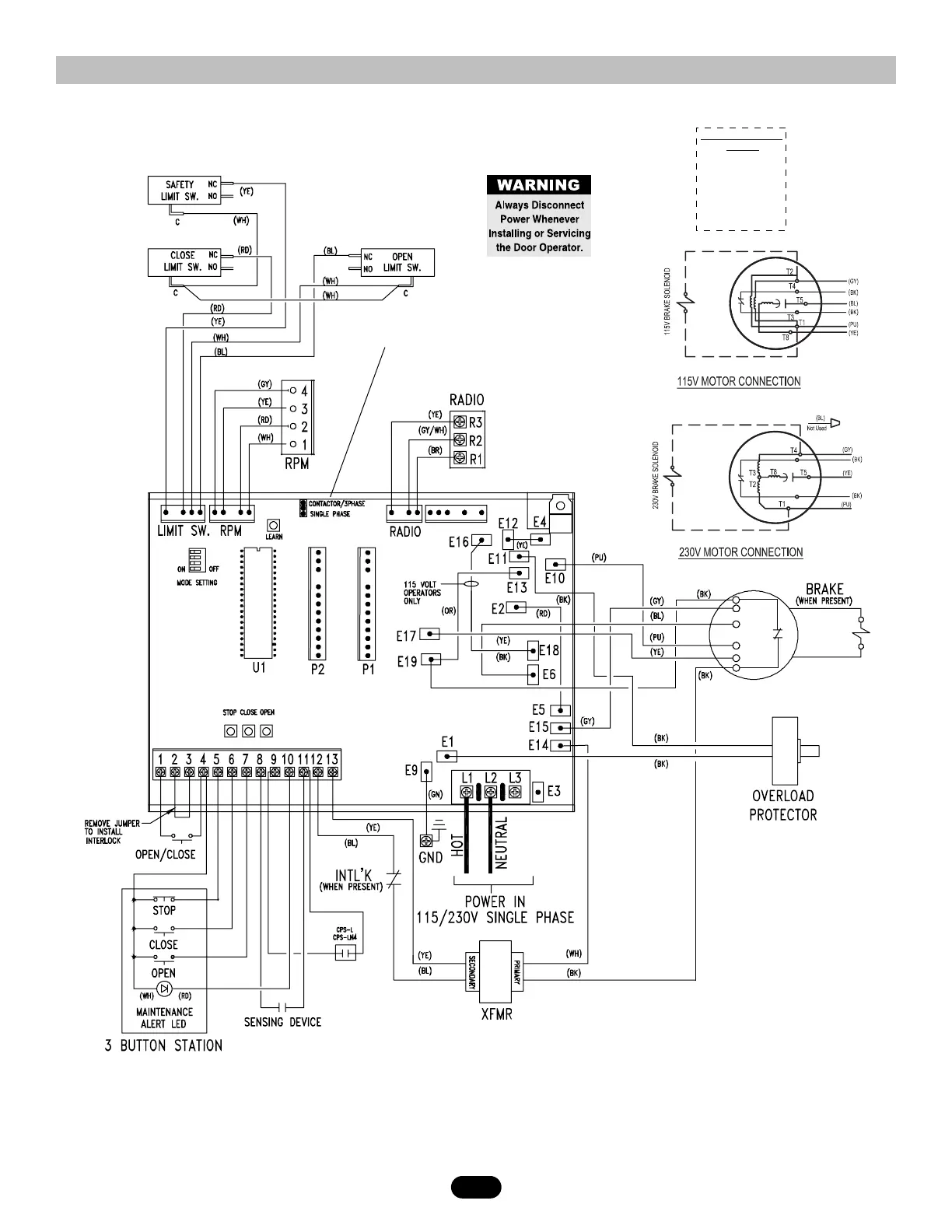

LOGIC CONTROL (VER. 2.0) 1 PHASE WIRING DIAGRAM
10120-1
NOTE:
CONTACTOR 1PH / 3 PH JUMPER
SHOULD BE IN 1 PH POSITION
NOTES:
1) SEE OWNER'S MANUAL FOR DIP SWITCH FUNCTIONS AND PROGRAMMING PROCEDURES.
2) TO REVERSE MOTOR DIRECTION
115 VOLTS: ALWAYS EXCHANGE PURPLE AND GREY ALL VOLTS & PHASES.
230 VOLTS: INTERCHANGE PURPLE (E10) & GREY (E15) WIRES AT LOGIC BOARD.
3) TRANSFORMER PRIMARY VOLTAGE SAME AS LINE VOLTAGE.
4) SINGLE PHASE UNITS ARE EQUIPPED WITH AN EXTERNAL LINE
BREAK DEVICE, AND MAY BE EQUIPPED WITH AN ADDITIONAL
INTERNAL PILOT DUTY THERMAL O/L DEVICE.
(SEE NOTE 3)
(SEE NOTE 2)
(SEE
NOTE 4)
(SEE NOTE 4)
INTERNAL MOTOR
WIRING
T1 - BLUE
T2 - WHITE
T3 - ORANGE
T4 - YELLOW
T5 - BLACK
T8 - RED
O/L- BROWN
(SEE NOTE 4)
(SEE NOTE 4)
(BL/BK)
(BL/BK)
(BL/BK)
(BL/BK)
(BL/BK)
(BL/BK)
