ChargePoint Home - Page 26

10 chargepoint.com
ChargePoint Home 12 : station de 16 A
Un circuit dédié de 240 V, 20 A est
nécessaire.
ChargePoint Home 25 : station de 32 A
Un circuit dédié de 240 V, 40 A est
nécessaire.

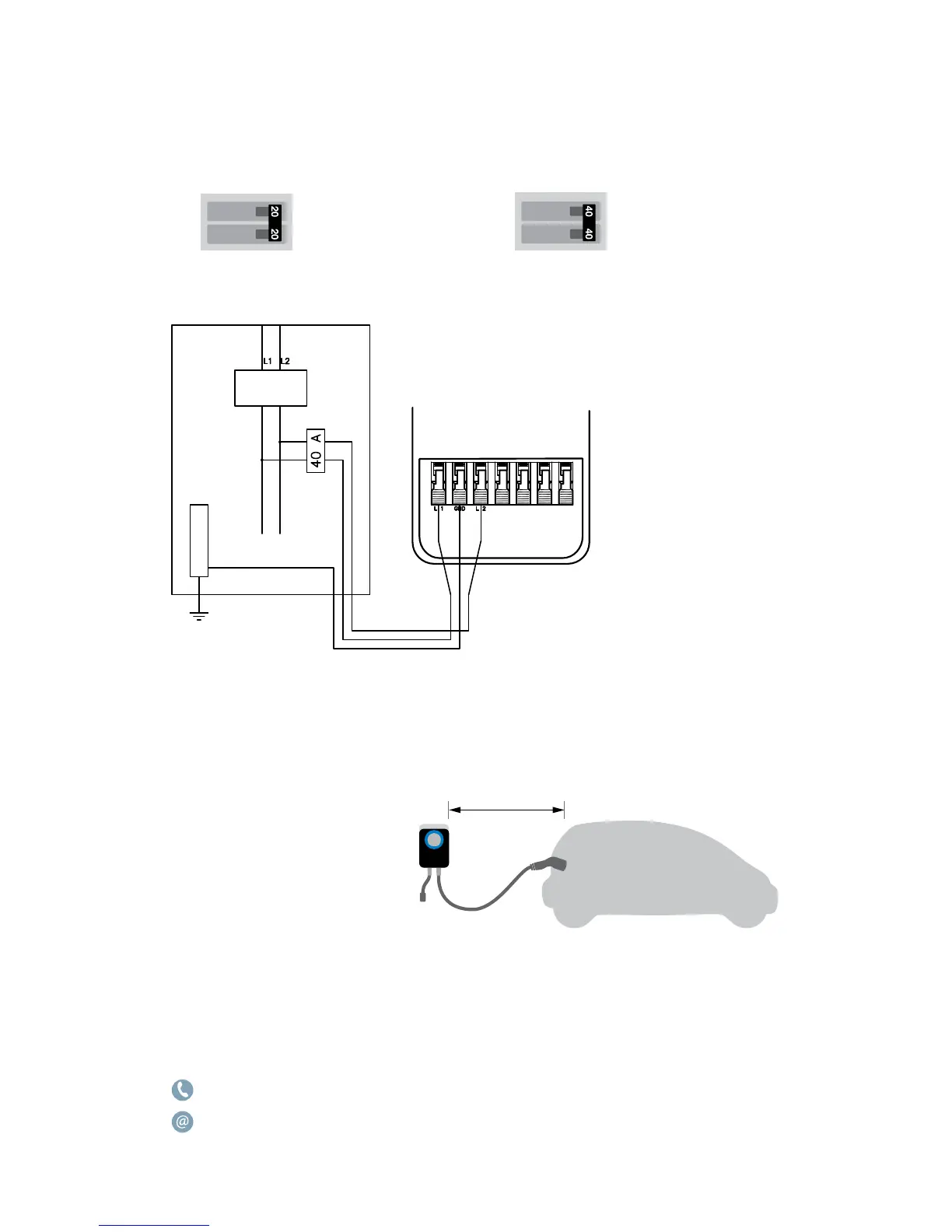

120/240 V c.a. 1Ø
DISJONCTEUR
PRINCIPAL
SERVICE LOCAL
OU SOUS-PANNEAU
NEMA 6-50R
BUS GND
240 V c.a., PANNEAU MONOPHASÉ
240 V c.a.
120/240 V c.a. 1Ø
DISJONCTEUR
PRINCIPAL
SERVICE LOCAL
OU SOUS-PANNEAU
BUS GND
240 V c.a., PANNEAU MONOPHASÉ
240 V c.a.
BLOC TERMINAL
DU CHARGEUR
Des questions?
Numéro de téléphone sans frais aux États-Unis et au Canada : 1 888 758-4389 (24 heures)
Courriel support@chargepoint.com
➜ Commencez ici pour installer le modèle connectable.
➜ Pour les modèles câblés et connectables
❑❑ Utilisez un conduit
de ¾ po.
❑❑ Utilisez des raccords
appropriés pour la
connexion
❑❑ Dénudez l’extrémité
du fil à ½ po.
❑❑ Insérez complète-
ment les fils dans la
borne du chargeur.
Le câble de recharge se rend à la voiture sans problème.
Vérifiez que le propriétaire a
choisi un emplacement qui
permet au câble de recharge
d’atteindre le port de recharge
de la voiture tout en laissant
du jeu.
Allez à l’étape 4 de la page 5 pour obtenir les instructions d’installation de la station.
➜ Prochaines étapes
Conseil : Requiert un
nouveau disjoncteur
à deux pôles dédié,
sans DDFT.
Conseil : Requiert un
nouveau disjoncteur
à deux pôles dédié,
sans DDFT.
