ChargePoint Home - Pour Électriciens Professionnels

chargepoint.com 9
Câble
d’alimentation
de 12po
De 20 à 26po du sol
Pour électriciens professionnels
Conseils pour installer le service électrique du ChargePoint Home.

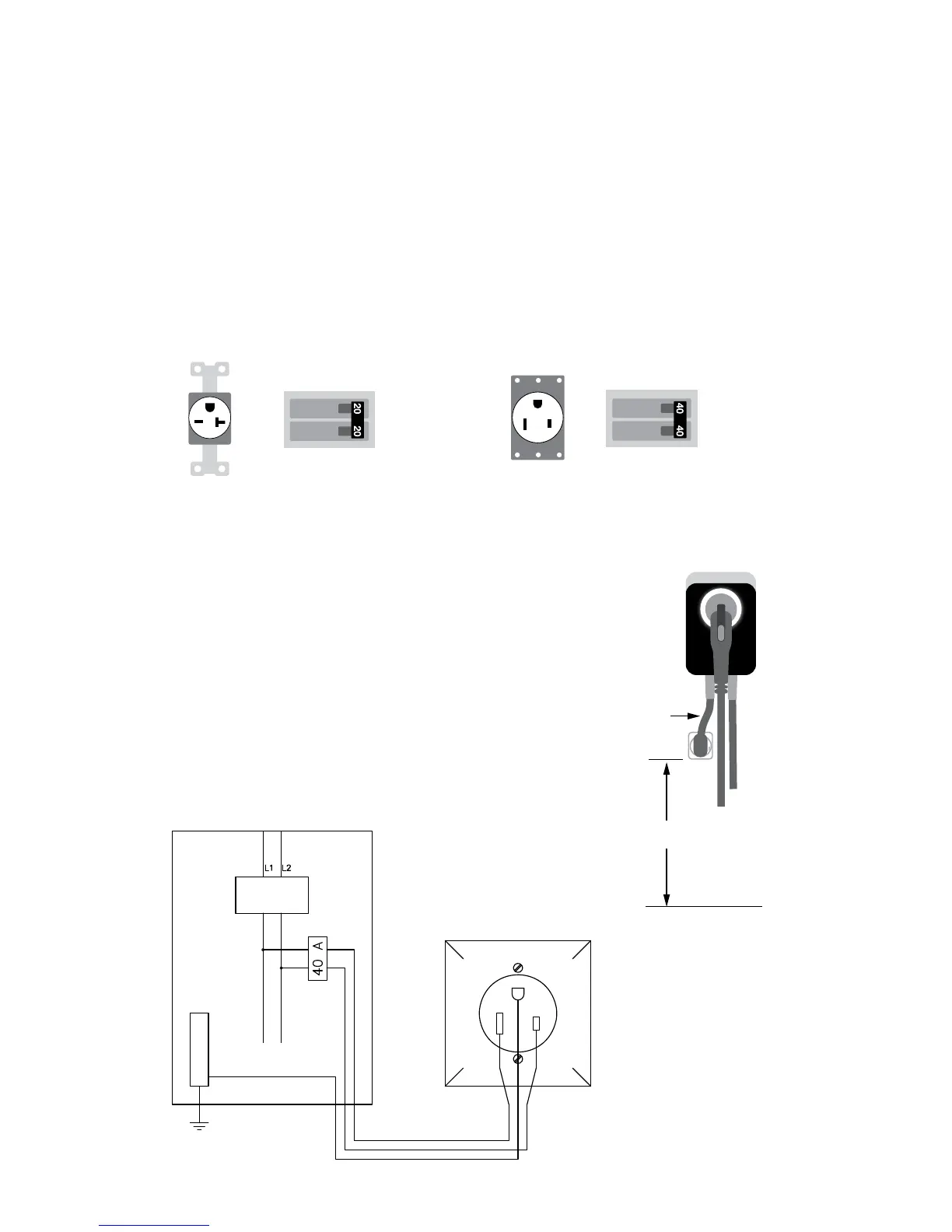

ChargePoint Home 12 : station de 16 A
+ Un circuit dédié de 240 V, 20 A est
nécessaire.
+ Une sortie NEMA 6-20 installée avec
le contact de terre sur le dessus.
ChargePoint Home 25 : station de 32 A
+ Un circuit dédié de 240 V, 40 A est
nécessaire.
+ Une sortie NEMA 6-50 installée avec
le contact de terre sur le dessus.
La prise NEMA doit être située à une distance de 20 à 26
po du sol. Reportez-vous au modèle d’installation pour
choisir l’emplacement de la station.
Le câble d’alimentation ne se plie pas et sa longueur est
de 12 po seulement (selon le code électrique national
pour les chargeurs de véhicules électriques); veuillez
donc vous assurer que la sortie est installée susamment
proche pour pouvoir brancher le câble d’alimentation.
120/240 V c.a. 1Ø
DISJONCTEUR
PRINCIPAL
SERVICE LOCAL
OU SOUS-PANNEAU
NEMA 6-50R
BUS GND
240 V c.a., PANNEAU MONOPHASÉ
240 V c.a.
120/240 V c.a. 1Ø
DISJONCTEUR
PRINCIPAL
SERVICE LOCAL
OU SOUS-PANNEAU
BUS GND
240 V c.a., PANNEAU MONOPHASÉ
240 V c.a.
BLOC TERMINAL
DU CHARGEUR
➜ Commencez ici pour installer la version câblée.
❑❑ La prise neutre n’est
pas requise à la sortie.
❑❑ Installez la sortie avec
la mise à la terre sur le
dessus.
Conseil : Requiert un
nouveau disjoncteur
à deux pôles dédié,
sans DDFT.
Conseil : Requiert un
nouveau disjoncteur
à deux pôles dédié,
sans DDFT.
