Switches administrados apilables Serie 500 42
XG LED (indicador LED XG) (si lo hubiera): (verde) ubicado del lado
derecho de un puerto 10 G. Se enciende de forma permanente si hay otro
dispositivo conectado al puerto, si este está encendido y si se establece
un vínculo de 10 G entre los dispositivos. Cuando el indicador luminoso
está apagado, la velocidad de conexión está por debajo de los 10 G o no
hay ningún dispositivo conectado al puerto.
Gigabit LED (indicador LED Gigabit) (si lo hubiera): (verde) ubicado del lado
derecho de un puerto GE. Se enciende de forma permanente si hay otro
dispositivo conectado al puerto, si este está encendido y si se establece
un vínculo de 1000 Mbps entre los dispositivos. Cuando el indicador
luminoso está apagado, la velocidad de conexión está por debajo de los
1000 Mbps o no hay ningún dispositivo conectado al puerto.
SFP (si lo hubiera): (verde) ubicado a la derecha de un puerto GE. Se
enciende de forma permanente si la conexión se realiza a través del puerto
compartido. Parpadea cuando hay tráfico en el puerto.
Botón de reinicio
El switch puede restablecerse al insertar un alfiler o un sujetapapeles en el
orificio del botón del panel frontal del switch. Para obtener más
información, consulte Cómo restablecer la configuración
predeterminada de fábrica del dispositivo y resolución de problemas,
en la página 43.

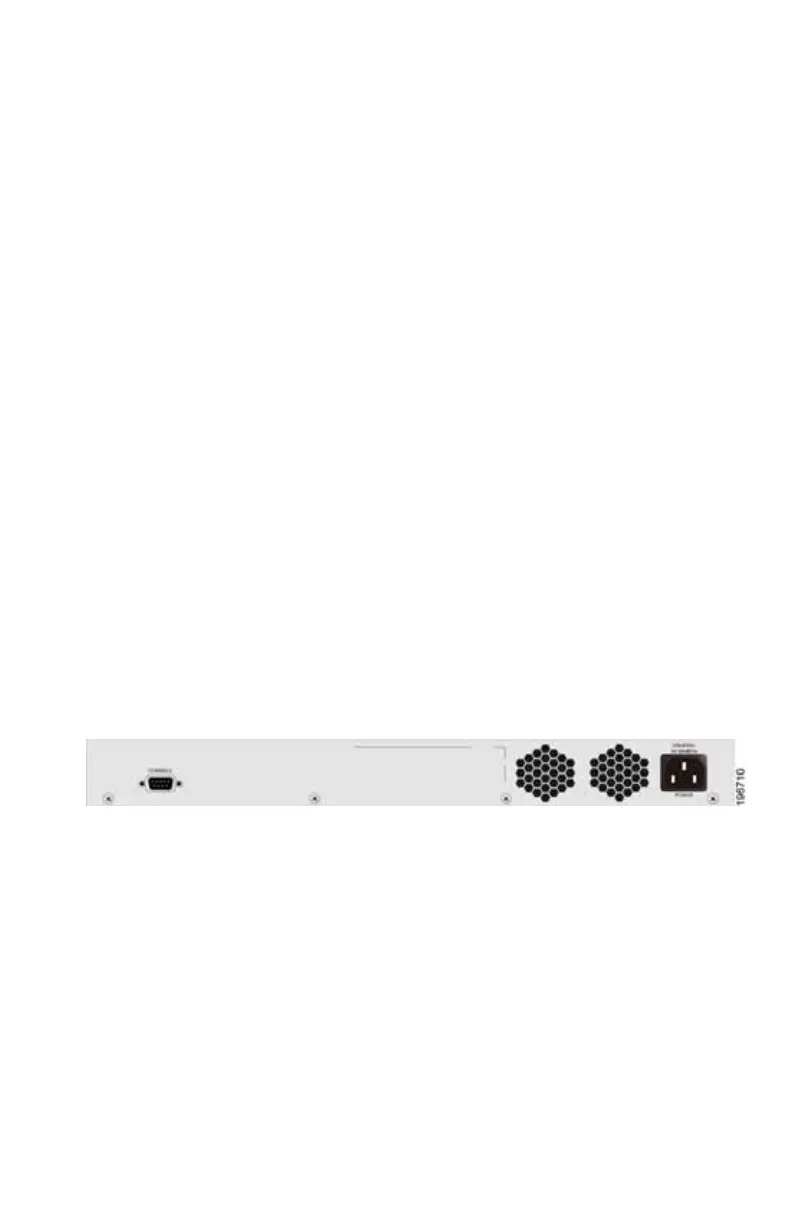

Panel posterior
El puerto de encendido y el puerto de la consola se encuentran en el panel
posterior del switch.
Energía: conecta el switch a la energía CA.
Consola: conecta un cable serie al puerto serie de una computadora para
que se pueda configurar con el programa de emulación de terminal.
