Product Documentation and Compliance Information for the Cisco IE 4010 and Cisco IE 5000 Switches—Documentation sur le
produit et informations relatives à la conformité pour les commutateurs Cisco IE 4010 et Cisco IE 5000.
Installing a Power-Supply Module—Installation d'un module d'alimentation
2. Dénudez le câble de mise à la terre de calibre6 sur 12,7mm (0,5pouce) ± 0,5mm (0,02pouce). Reportez-vous à
la Figure 7. Ne dénudez que la longueur nécessaire, sinon une partie du câble du connecteur risque de rester à
découvert après l'installation.

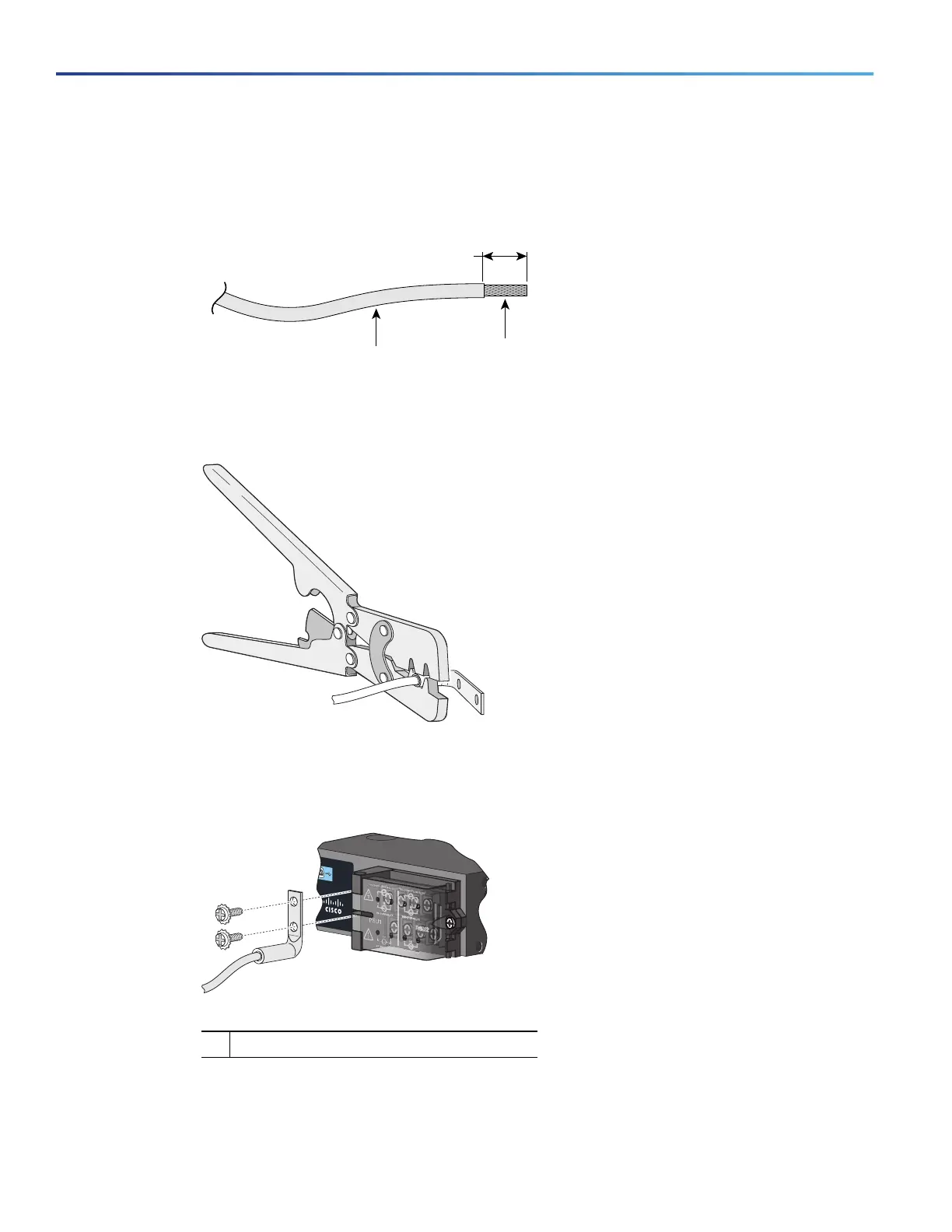

Figure 7 Dénudage du câble de mise à la terre
3. Insérez le câble de mise à la terre dans la cosse et sertissez le terminal sur le câble. (reportez-vous à la Figure 8).
Figure 8 Sertissage de la cosse
4. Faites glisser la vis de mise à la terre de l'étape1 dans la cosse. Insérez les vis de mise à la terre dans l'ouverture
du côté câble.
Figure 9 Fixation de la cosse
5. Serrez les vis à un couple de 3,39Nm (± 0,23 Nm) ou 30 po-lb (± 2 po-lb) à l'aide d'un tournevis à tête plate à
cliquet.
Insulation
Wire lead
0.5 in. (12.7 mm)
±
0.02 in. (0.5 mm)
60528
12,7 mm (0,5 pouce) ± 0,5 mm (0,02 pouce)
Fil
Isolation
280938
1 Cosse à deux trous
Cisco IE 3010
208335
