Cisco IE 4010 Product Documentation

20
Product Documentation and Compliance Information for the Cisco IE 4010 and Cisco IE 5000 Switches—Documentation sur le
produit et informations relatives à la conformité pour les commutateurs Cisco IE 4010 et Cisco IE 5000.
Installing a Power-Supply Module—Installation d'un module d'alimentation

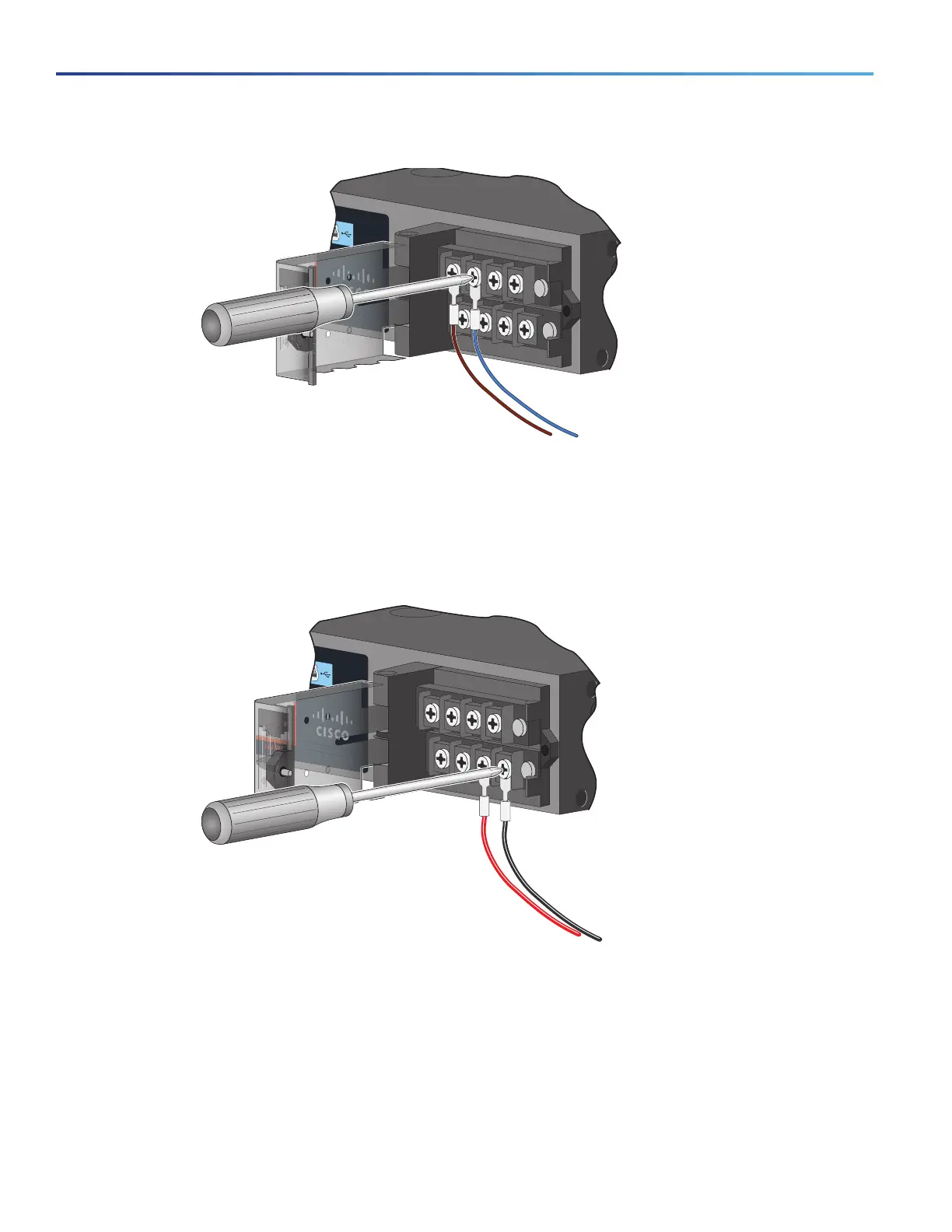

Figure 23 Raccordement des câbles à l'alimentation CA haute tension (PSU1)
Pour raccorder l'alimentation CC :
a. Insérez le câble positif dans la vis de borne + et le câble négatif dans la vis de borne –.
b. Assurez-vous qu'aucun fil du câble n'est visible. Seule une partie du câble avec isolation doit sortir de la vis de
borne.
Figure 24 Raccordement des câbles à l'alimentation CC basse tension (PSU2)
8. Serrez les vis imperdables (sur les fils) à un couple de 0,79 Nm (7 po-lb).
9. AlimentationCA
Reliez l'autre extrémité du câble de ligne (celui connecté à L) à la borne de ligne sur la source d'alimentation CA et reliez
l'autre extrémité du câble neutre (celui connecté à N) à la borne neutre sur la source d'alimentation CA.
Alimentation CC
100-240V~, 50-60Hz, 2.2A
100-240V~, 50-60Hz, 2.2A
Cisco IE 3010
208381
C
Cis
co IE
3
301
0
0
Cisco IE 3010
208380
Ci
s
co IE
301
1
0
0
