Product Documentation and Compliance Information for the Cisco IE 4010 and Cisco IE 5000 Switches—Documentation sur le
produit et informations relatives à la conformité pour les commutateurs Cisco IE 4010 et Cisco IE 5000.
Installing a Power-Supply Module—Installation d'un module d'alimentation

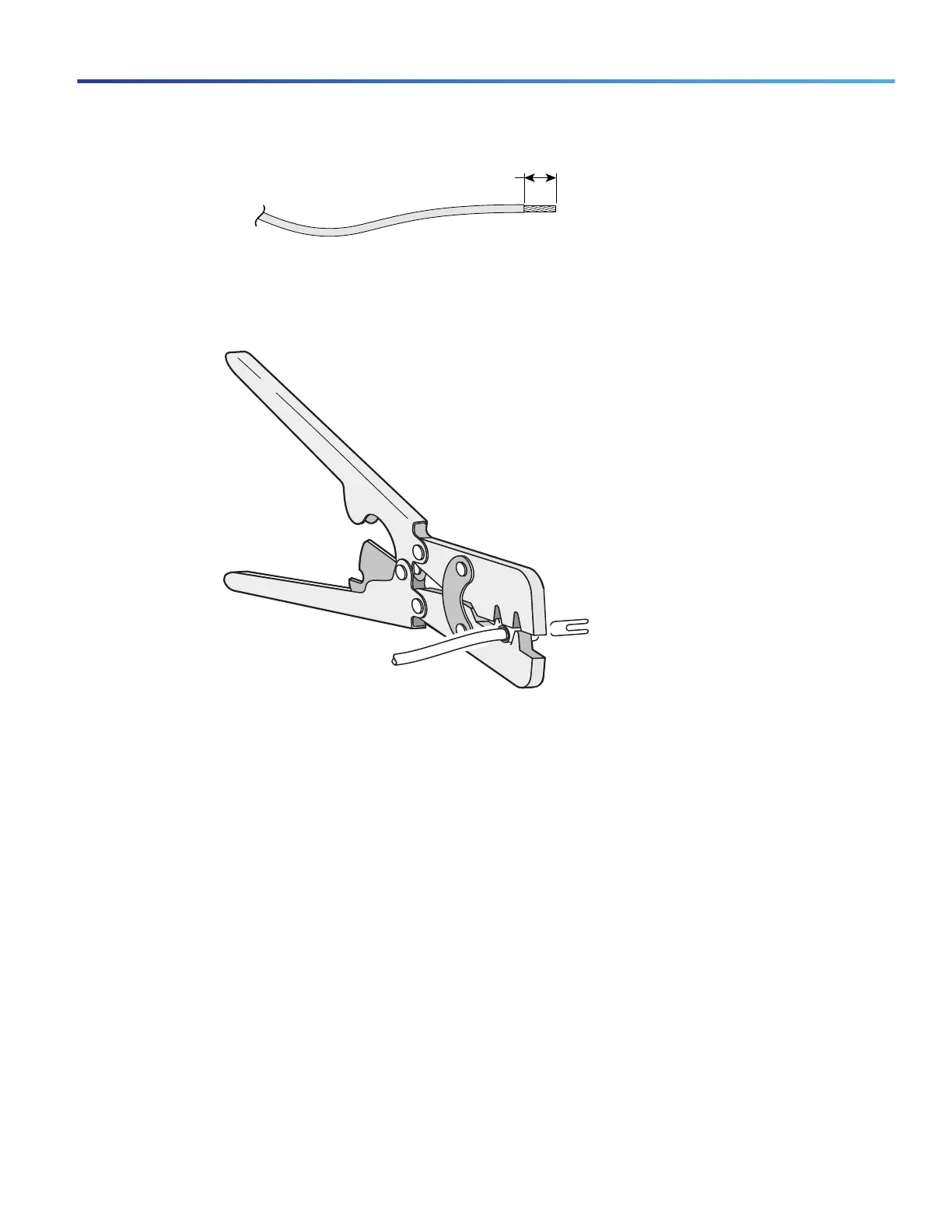

Figure 21 Dénudage du câble de la source d'alimentation
5. Insérez le câble dans une cosse à fourche, et sertissez-la au câble. Vous pouvez également utiliser une cosse à
anneau ou une cosse à fourche à rebord comme indiqué à la Section « Équipement requis » à la page 9.
Figure 22 Sertissage de la cosse à fourche
6. Desserrez la vis de borne et faites glisser la cosse à fourche sous la vis et la rondelle. Reportez-vous à la Figure 24.
Remarque Utilisez les vis de borne appropriées, selon le module installé : alimentation haute tension (CA ou CC)
ou alimentation basse tension (CC).
Remarque Si vous utilisez un module d'alimentation CC basse tension, branchez les câbles sur les vis de la borne
Lo. Si vous utilisez un module d'alimentation CC haute tension, branchez les câbles sur les vis de la
borne Hi.
7. Pour raccorder l'alimentation CA:
a. Insérez le câble de ligne dans la vis de borne L et le câble neutre dans la vis de borne N.
b. Assurez-vous qu'aucun fil du câble n'est visible. Seule une partie du câble avec isolation doit sortir de la vis de
borne.
0.25 in. (6.3 mm)
±
0.02 in. (0.5 mm)
60531
6,3 mm (0,25 pouce) ± 0,5 mm (0,02 pouce)
207427
