Product Documentation and Compliance Information for the Cisco IE 4010 and Cisco IE 5000 Switches—Documentation sur le
produit et informations relatives à la conformité pour les commutateurs Cisco IE 4010 et Cisco IE 5000.
Installing a Power-Supply Module—Installation d'un module d'alimentation
Remarque Le connecteur du module d'alimentation 1 est libellé PSU1, et le connecteur du module d'alimentation 2
PSU2. Assurez-vous de brancher les câbles aux vis de borne appropriées.
3. Utilisez un câble en cuivre à paire torsadée (18 à 14AWG ou à 0,82 à 2,08mm
2
) pour relier la borne d'alimentation
à la source d'alimentation.
Remarque Utilisez un câble de 12 AWG ou 3,31 mm
2
(au minimum) pour le module d'alimentation CC basse tension.
Utilisez un câble de 16 AWG ou 1,31 mm
2
(au minimum) pour le module d'alimentation CA ou CC haute
tension.
4. Dénudez chacun des deux câbles sur 6,3mm (0,25pouce) ± 0,5mm (0,02pouce). Ne dénudez pas plus de 6,8mm
(0,27pouce) d'isolation du câble, sous peine de laisser une partie du câble du connecteur à découvert après
l'installation.

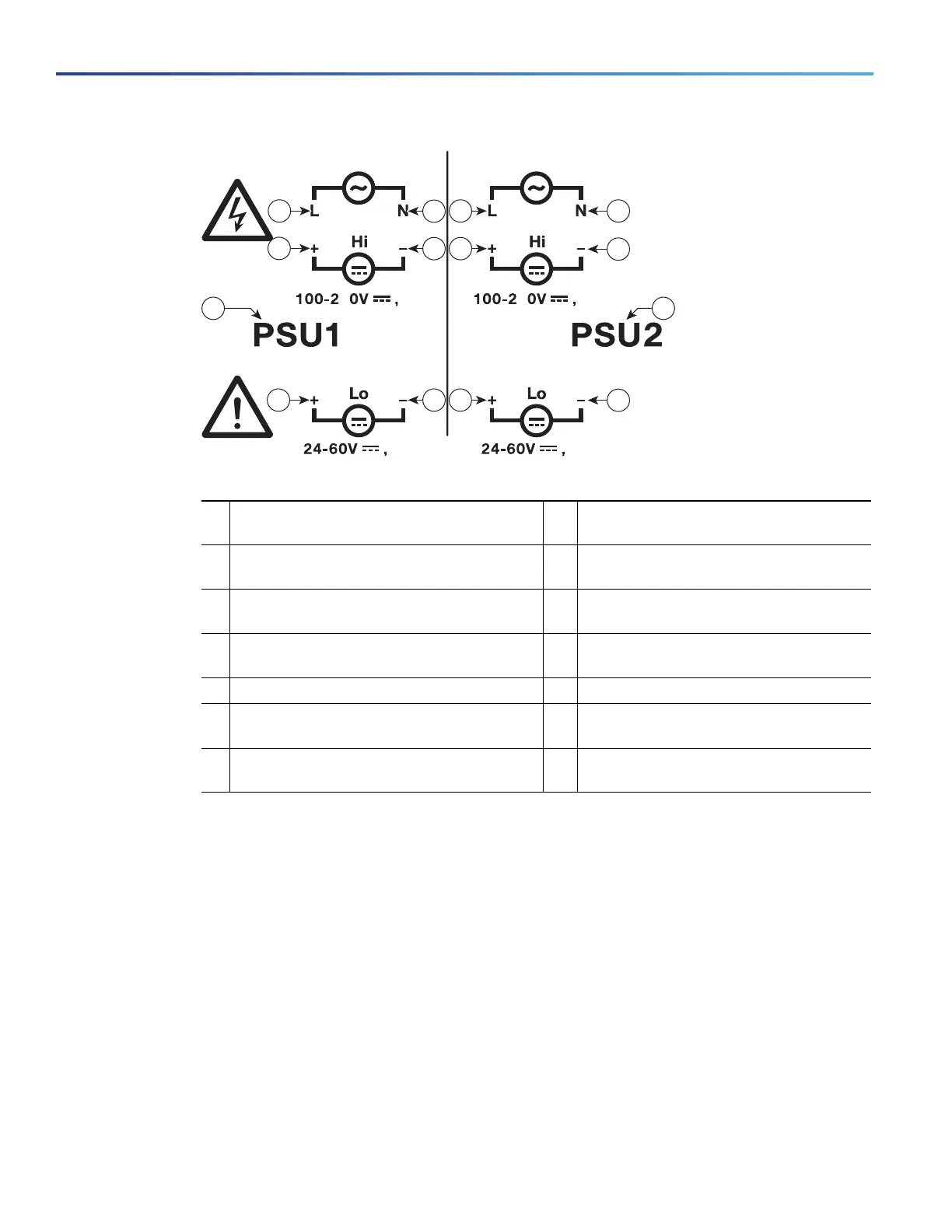

1 Connecteur pour alimentation CA haute
tension (PSU1)
8 Connecteur pour alimentation CA haute
tension (pour PSU2)
2 Connecteur neutre pour alimentation CA haute
tension (PSU1)
9 Connecteur neutre pour alimentation CA
haute tension (PSU2)
3 Connecteur positif pour alimentation CC haute
tension (PSU1)
10 Connecteur positif pour alimentation CC
haute tension (PSU2)
4 Connecteur négatif pour alimentation CC
haute tension (PSU1)
11 Connecteur négatif pour alimentation CC
haute tension (PSU2)
5 PSU1 (module d'alimentation 1) 12 PSU2 (module d'alimentation 2)
6 Connecteur positif pour alimentation CC basse
tension (PSU1)
13 Connecteur positif pour alimentation CC
basse tension (PSU2)
7 Connecteur négatif pour alimentation CC
basse tension (PSU1)
14 Connecteur négatif pour alimentation CC
basse tension (PSU2)
100-240V~, 50-60Hz, 2A
5
100-240V~, 50-60Hz, 2A
2A2A
10A
10A
5
2
1
4
3
76
98
11
10
14
13
5
12
