17
Product Documentation and Compliance Information for the Cisco IE 4010 and Cisco IE 5000 Switches—Documentation sur le
produit et informations relatives à la conformité pour les commutateurs Cisco IE 4010 et Cisco IE 5000.
Installing a Power-Supply Module—Installation d'un module d'alimentation
Attention Un appareil de déconnexion à deux pôles et immédiatement accessible doit être incorporé dans
le câblage fixe.
Énoncé 1022
Attention Seul le personnel qualifié et spécialisé est habilité à installer et à remplacer cet équipement.
Énoncé 1030
Attention Une puissance ou énergie dangereuse peut être présente dans les terminaux électriques. Remettez
toujours les capots quand les terminaux ne sont pas en service. Assurez-vous que les conducteurs
non isolés ne sont pas accessibles quand le capot est en place.
Énoncé 1 086
1. Localisez les disjoncteurs CA et CC, mettez-les hors tension et apposez un morceau de bande adhésive sur
l'interrupteur pour qu'il reste en position Arrêt.
Remarque Ne connectez pas le commutateur à une source d'alimentation dotée d'un interrupteur Marche/Arrêt.
2. Utilisez un tournevis Phillips pour desserrer la vis imperdable de la borne d'alimentation, puis ouvrez le couvercle.

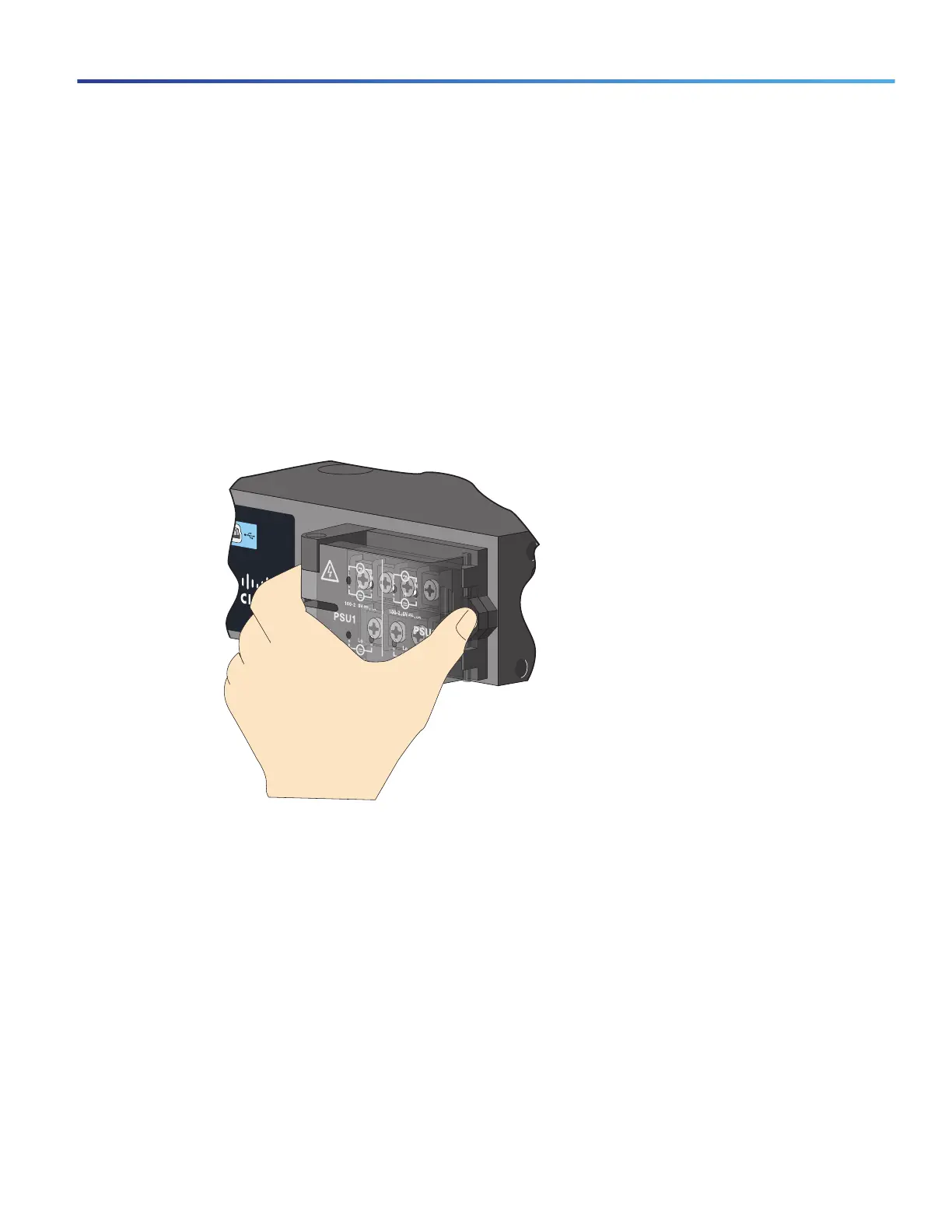

Figure 19 Ouverture du couvercle de la borne d'alimentation
Les vis de la borne sont référencées sur le couvercle de la borne d'alimentation. Reportez-vous à la Figure 20.
Figure 20 Borne d'entrée
Cisco CGS 2520
207426
100-240V~, 50-60Hz, 2A
100-240V~, 50-60Hz, 2A
5
2A
2A
10A
10A
5
