5. Montaż powierzchniowy
Wskazówka: dokręcać z wyczuciem nakrętki, aby uzyskać szczelność, nie uszkadzając
armatury i przyłączy.
Przy bezpośrednim podłączeniu armatury do przyłączy podgrzewacza należy ześrubo-
wać obydwa wkręcane nyple ½cal oraz uszczelki ½cal z nakrętkami przyłączy ciepłej
wody i zimnej wody. Zdemontować obydwie zaślepki ½cal bocznych odejść przyłączy
ciepłej i zimnej wody i skręcić je z otwartym końcem wkręcanego nypla. Wsunąć regu-
lator natężenia przepływu „D” w przyłącze ciepłej wody. Następnie wkręcić przyłącza
wody ciepłej i zimnej z uszczelkami ⅜cala w nakrętki ⅜cala rur na wlocie i wylocie urzą-
dzenia.

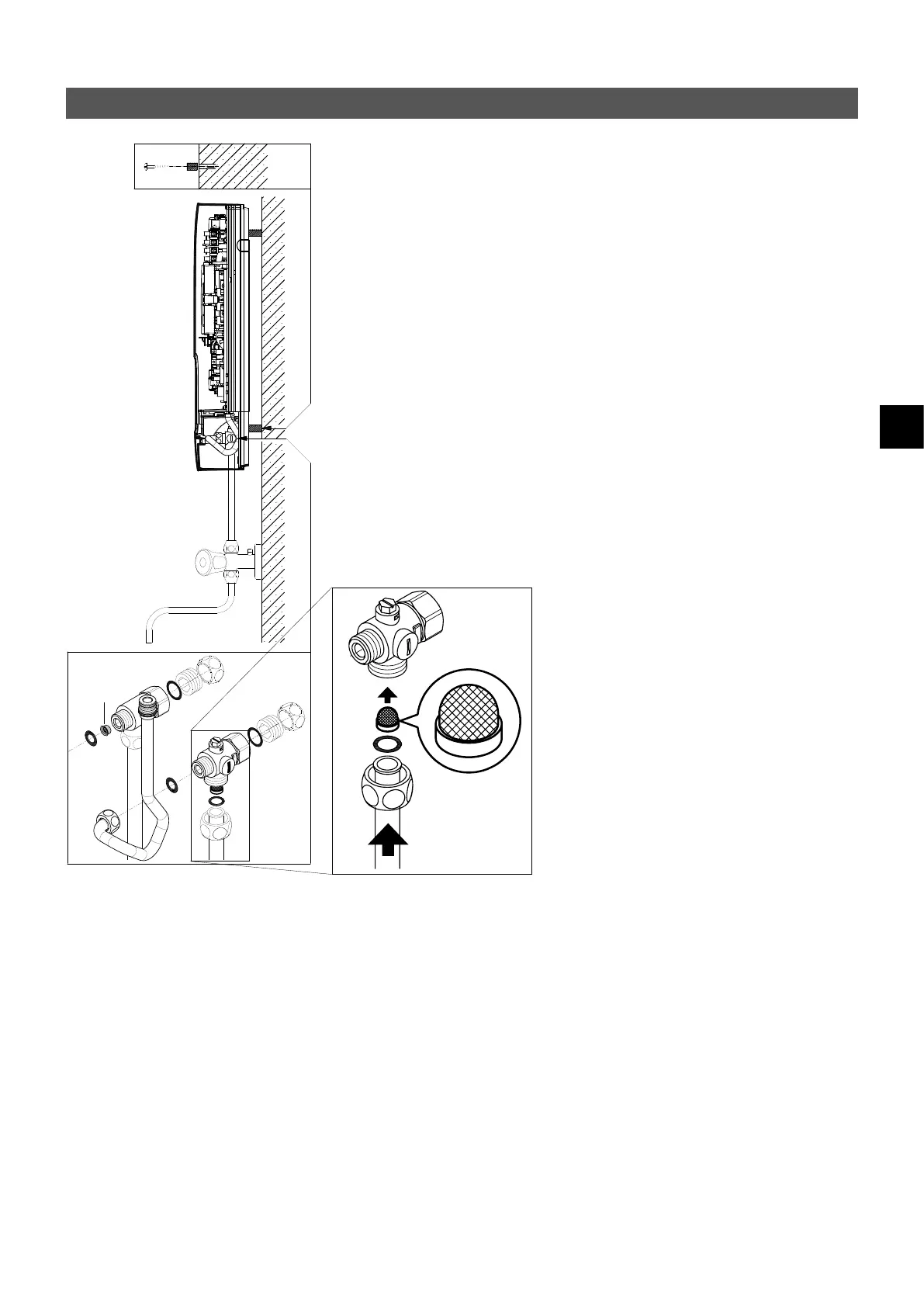

Przy bezpośrednim podłączeniu zalecamy zamontowanie podgrzewacza przy zachowa-
niu odpowiedniego odstępu przy pomocy dostarczonych tulei dystansowych, zgodnie z
zamieszczonym obok rysunkiem. Należy przy tym uwzględnić fakt, że wykorzystywane
są tutaj także obydwa otwory mocujące znajdujące się w dolnym obszarze przyłączy.
Wygięta strona rurki musi być przykręcona do bocznych odejść przyłączy ciepłej i zim-
nej wody przy pomocy nakrętek ½cal oraz uszczelek. Następnie przy pomocy tępego
przedmiotu należy wykonać w obudowie otwór przejścia dla rury.
Wskazówka dotycząca montażu natynkowego: Włożyć sitko do przyłącza zimnej wody!
