CLAGE
DE
13
12
5
3
4
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen
• Technische Daten und Angaben auf dem Typenschild
• Gerät an den Schutzleiter anschließen!

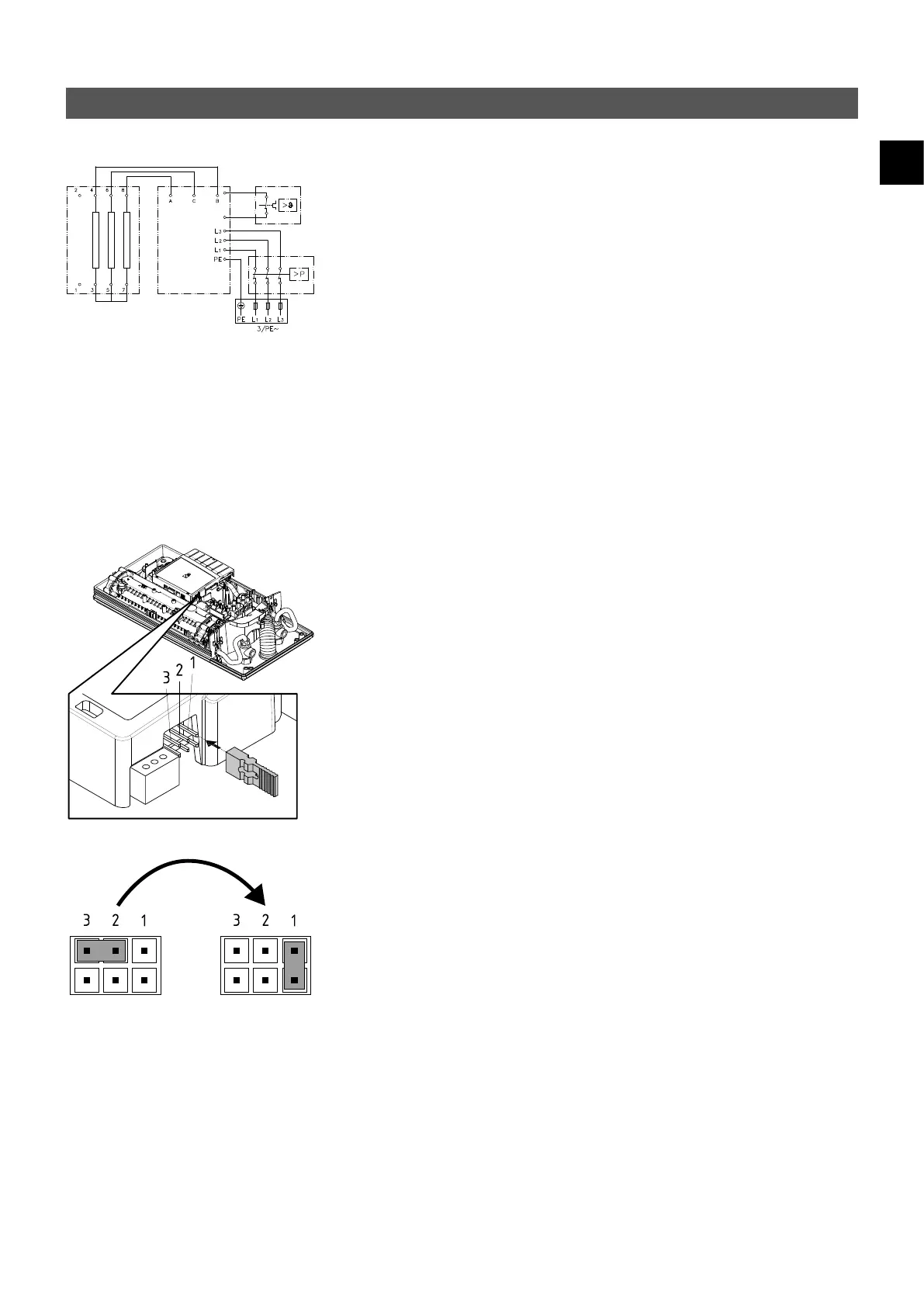

6. Elektroanschluss
Schaltplan
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Anschlussklemme
5. Sicherheitstemperatur begrenzer STB
Lastabwurfrelais
Beim Anschluss weiterer Dreh strom geräte kann ein Last abwurfrelais für elektronische
Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2 angeschlossen wer-
den.
Um im niedrigen Leistungsbereich des Durchlauferhitzers (niedrige Temperatur und
geringer Durchfluss) ein mögliches Flackern des Lastabwurfrelais zu vermeiden, kann
die Betriebsart »Lastabwurfrelais« aktiviert werden:
• Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen)
• Brücke von der Leistungselektronik abziehen und auf Position »1« umstecken
(siehe Bild).
• Gerät wieder in Betrieb nehmen
Pos. AUS Pos. 1
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest verlegte Elektroanschlussleitungen angeschlos-
sen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens 3 mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Leitungsschutzelement mit Auslöse charakte-
ristik C und einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.
