clage DCX Next - Montaža Na Zidu

SR
DCX Next / DCX 13 Next
186
5. Montaža na zidu
Napomena: Umereno pritegnite obuhvatne navrtke da obezbedite zaptivanje bez
oštećenja armatura ili cevi.

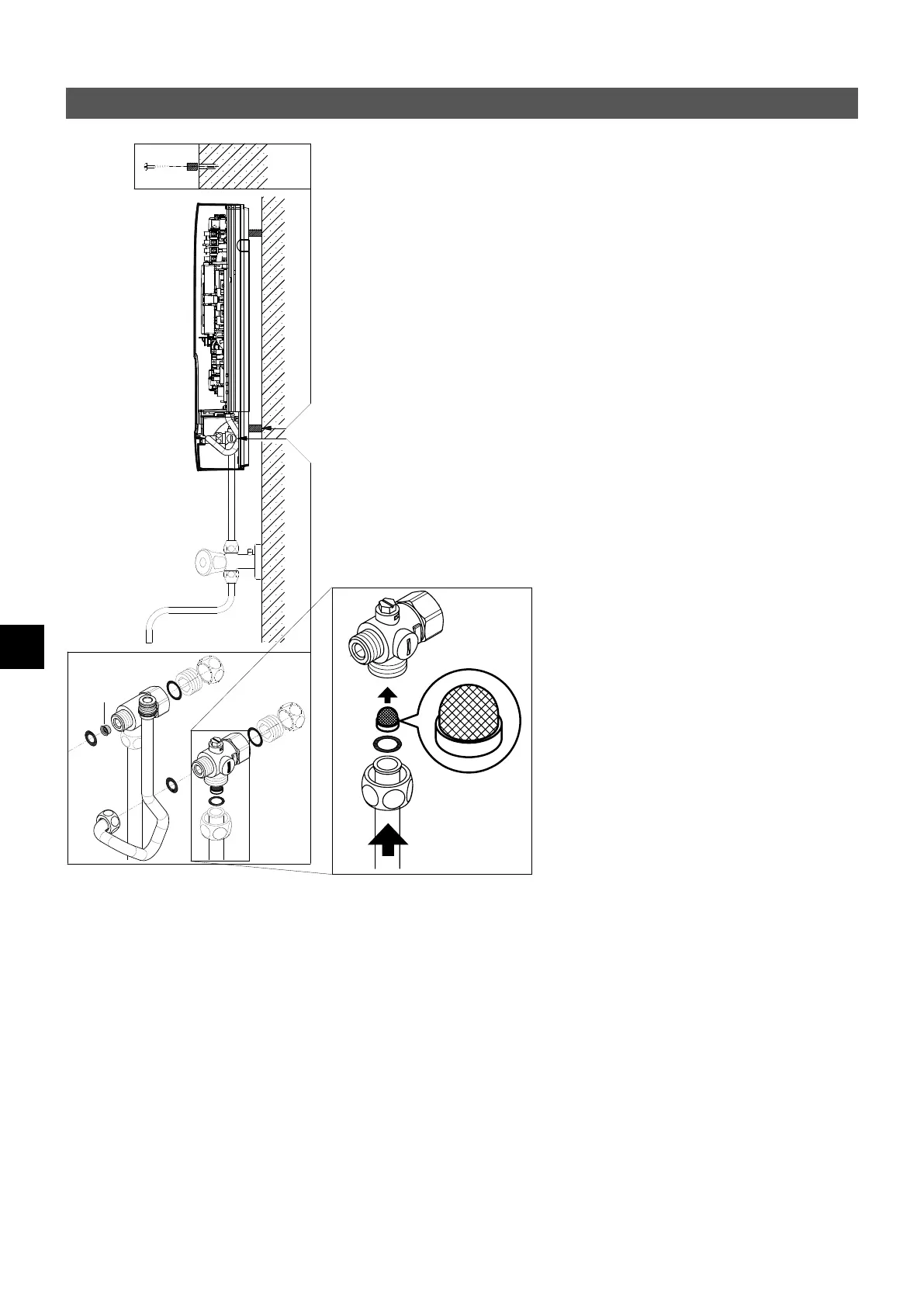

Kod nazidne montaže zašrafiti obe ½colne navojne niple i ½colne zaptivke na ½colne
obuhvatne navrtke priključnih fitinga za toplu i hladnu vodu. Demontirati obe ½colne
završne kapice bočnih izlaza priključnih fitinga za toplu i hladnu vodu i zašrafiti ih na
otvoreni kraj navojne niple. Regulator količine protoka »D« uvucite u priključni fiting
tople vode. Priključne fitinge tople i hladne vode zašrafiti sa ⅜colnim zaptivkamana
⅜colnu obuhvatnu navrtku ulazne i izlazne cevi uređaja.
Kod montaže na zidu može biti od pomoći da se uređaj montira na rastojanju pomoću
priloženi distancionih čaura u skladu sa crtežom pored. Oba otvora za pričvršćivanje
u donjem delu priključaka cevi takođe propisno fiksirati pomoću tiplova od 6 mm i
zavrtnja.
Zarubljenu stranu cevi zašrafiti sa ½colnim obuhvatnim navrtkama i ½colnim
zaptivkama na bočne ½colne izlaze priključnih fitinga za toplu i hladnu vodu. Zatim
tupim predmetom izbiti otvore za cevi na haubi.
Prilikom montaže na zidu voditi računa: Postavite sito u priključni fiting za hladnu
vodu!
D
