CLAGE
SR
187

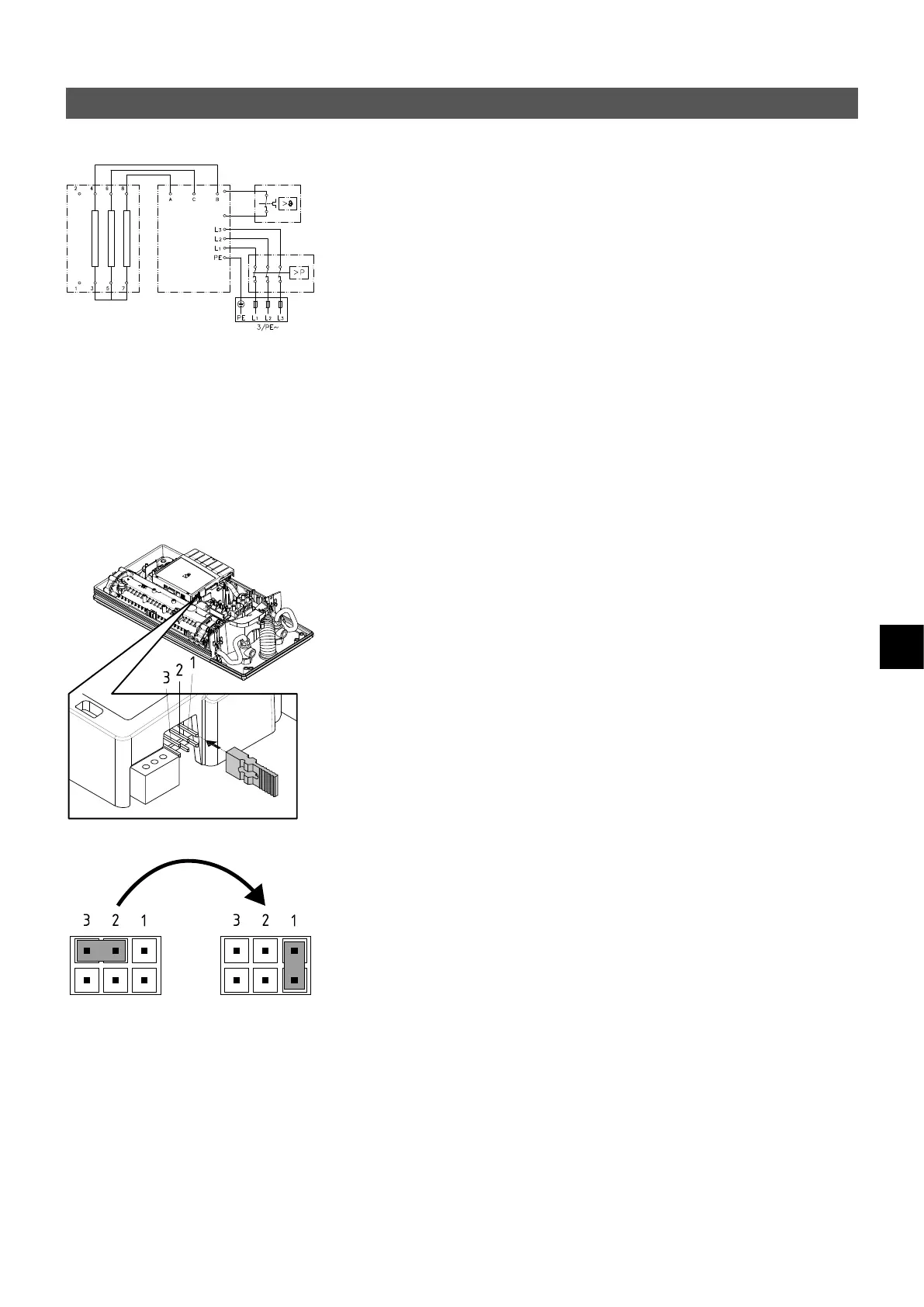

Relej za rasterećenje
Kod povezivanja dodatnih trofaznih uređaja može se priključiti relej za rasterećenje za
elektronske protočne bojlere (CLAGE art.br. 82250) na fazni provodnik L2.
Da bi se izbegle fluktuacije u niskom opsegu snage protočnog bojlera (niska tempera-
tura i mali protok), možete da aktivirate režim rada »Relej za rasterećenje«:
• Odvojte uređaj od strujne mreže (npr. isključivanjem osigurača)
• Svucite džamper sa naponske elektronike i postavite ga na poziciju »1«
(vidi sliku).
• Ponovo pustite uređaj u rad
Pos. AUS Pos. 1
12
5
3
4
6. Električni priključak
Šema povezivanja
Samo za stručno lice!
Imajte u vidu:
• npr. VDE 0100
• Propise lokalnih elektrodistributivnih preduzeća i vodovoda
• Tehničke podatke i podatke sa tipske pločice
• Povežite uređaj na zaštitni provodnik!
1. Elektronika
2. Grejač
3. Sigurnosni presostat SDB
4. Priključna letva
5. Sigurnosni limitator temperature STB
Konstruktivni preduslovi
• Uređaj mora trajno da bude povezan na fiskno postavljenu električnu instalaciju.
Uređaj mora da bude priključen na zaštitni provodnik.
• Električni provodnici moraju da se nalaze u besprekornom stanju i nakon montaže
moraju biti zaštićeni od dodira.
• Na strani instalacije predvideti rastavljač svih polova sa otvorom kontakta od
najmanje 3 mm po polu (npr. preko osigurača).
• Za osiguravanje uređaja montirati naponski zaštitni element sa karakterisitkom
reagovanja C i u skladu sa nazivnom strujom uređaja prilagođenom
strujom
aktiviranja.
