DCX Next / DCX 13 Next
140
Přednostní relé (s odhozením zátěže)
Při připojování dalších přístrojů na třífázový proud lze na vnější vodič L2 připojit před-
nostní relé pro odlehčení zátěže CLAGE u elektronických průtokových ohřívačů (obj. č.
82250).
Abyste při nízkém rozsahu výkonu průtokového ohřívače (nízká teplota a nízký průtok)
předešli blikání přednostního relé (s odhozením zátěže), lze aktivovat režim provozu
»přednostní relé«.
• Odpojte přístroj od napájecí sítě (např. vypnutím pojistek).
• Odpojte přemostění od výkonové elektroniky a přepojte ho do polohy »1« (viz obrá-
zek).
• Uveďte přístroj znovu do provozu.
6. Elektrické připojení
Pouze odborníkem!
Dodržujte:
• např. VDE 0100
• Ustanovení místních dodavatelů elektřiny a vody
• Technické údaje na typovém štítku
• Přístroj musí být připojen k ochrannému vodiči!

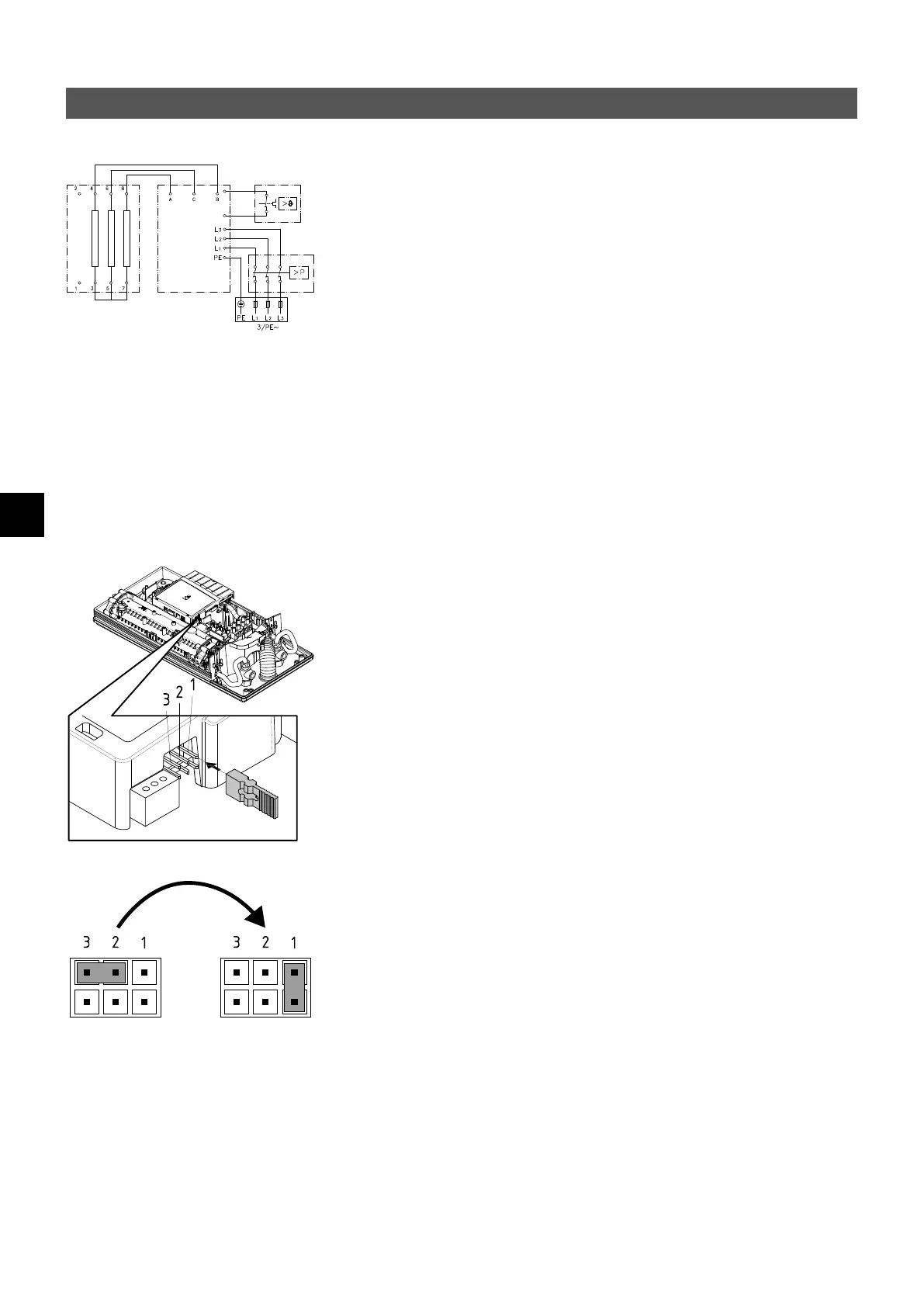

Schéma zapojení
1. Elektronika
2. Topný prvek
3. Bezpečnostní omezovač tlaku SDB
4. Svorkovnice
5. Bezpečnostní omezovač teploty STB
12
5
3
4
Stavební předpoklady
• Přístroj musí být trvale připojen na pevně uložené vedení elektrické přípojky.
Přístroj musí být napojen na ochranný vodič.
• Elektrická vedení musí být v bezvadném stavu a po montáži se musí zabezpečit před
nežádoucím náhodným dotykem.
• Na straně instalace musí být zřízeno všepólové odpojovací zařízení se šířkou roze-
vření kontaktů nejméně 3mm na pól (např. prostřednictvím pojistek).
• Za účelem zajištění přístroje musí být namontován pojistný prvek na ochranu vedení
s charakteristikou sepnutí C a s vypínacím proudem přizpůsobeným jmenovitému
proudu přístroje.
Pol. VYP Pol. 1
