5. Montage en saillie
Remarque : Serrez les écrous d’accouplement avec modération, de manière à obte-
nir l’étanchéité nécessaire sans endommager les éléments de robinetterie ni les
conduites.
En cas de montage apparent, il faut visser les deux mamelons à visser de ½pouces et
les joints de ½pouce avec les écrous d‘accouplement de ½pouces du raccord à eau
chaude et à eau froide. Il faut démonter les deux capuchons borgnes de ½pouces
des sorties latérales des raccords à eau chaude et à eau froide et y visser l‘extrémité
ouverte des mamelons à visser. Poussez le contrôleur de débit « D » dans le raccord
d’eau chaude. Les raccords d’eau chaude et froide doivent ensuite être vissés sur
l’écrou-raccord de ⅜ de pouce du tuyau d’entrée et de sortie de l’appareil avec le joint
de ⅜ de pouce.

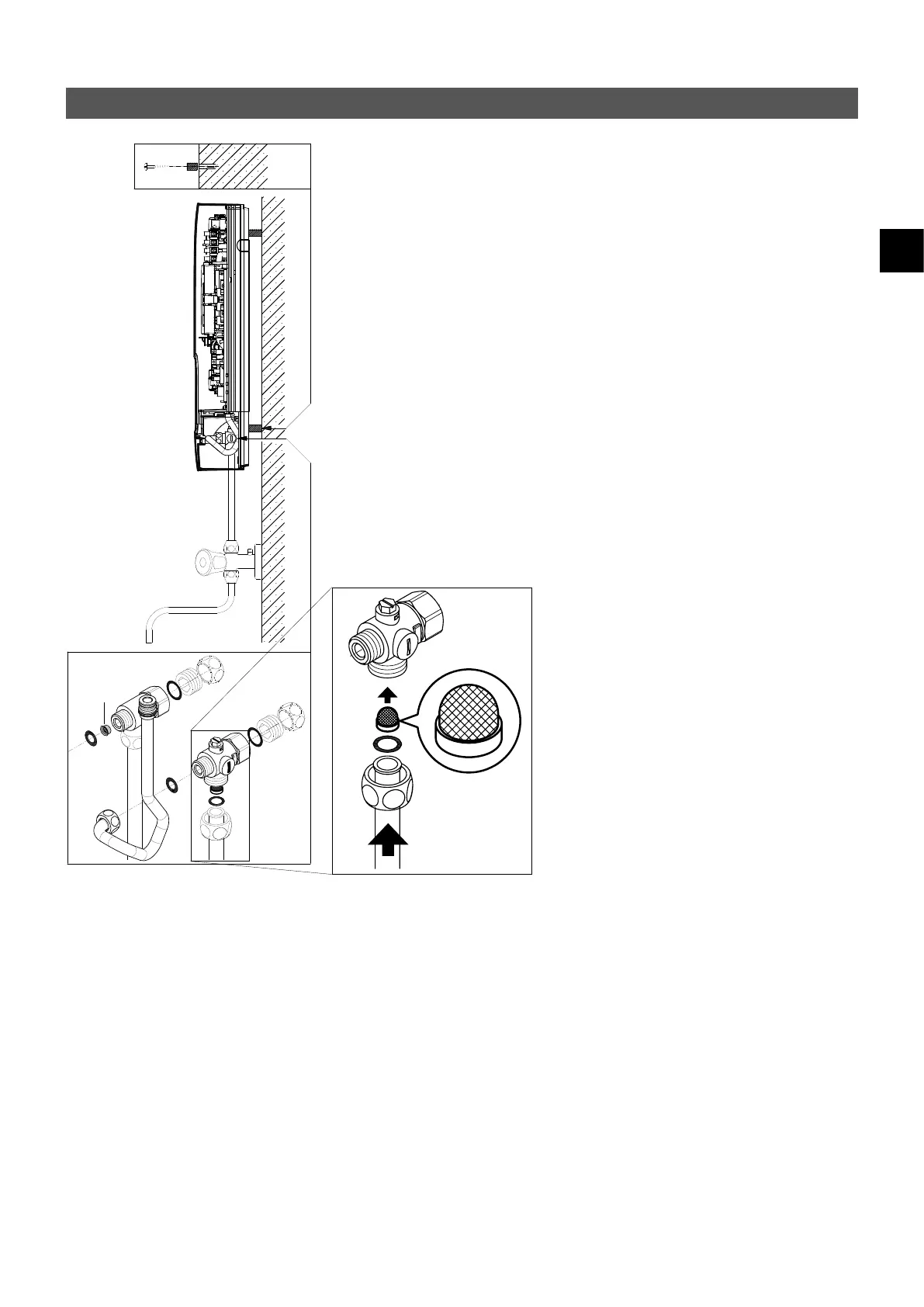

Pour le montage en saillie, il peut être utile de monter l’appareil à distance en utilisant
les douilles d’écartement fournies, comme indiqué sur le dessin ci-contre. Les deux
trous de fixation dans la zone inférieure de raccordement des tuyaux doivent égale-
ment être correctement fixés à l’aide de chevilles de 6 mm et de vis.
Visser le côté cannelé des tuyaux muni des écrous d‘accouplement de ½pouces et des
joints de ½pouces aux sorties latérales du raccord à eau chaude et à eau froide. Il faut
ensuite libérer les découpes de passage des tuyaux dans le capot avec un outil tran-
chant.
En cas de raccordement direct s‘il vous plaît noter: Mettre la crépine dans le cadre de
l‘eau froide!
D
