clage DCX Next - Vista Inferior da Ligação Elétrica; Ligação Elétrica de Cima

CLAGE
77
PT
Antes de ligar o dispositivo à rede elétrica, assegure-se que a corrente está ligada!
1. Na área superior do dispositivo abra o ponto previsto (S) na marcação exercendo
pressão com uma ferramenta romba (p. ex. chave de parafusos). Em caso de fios
elétricos que passam sobre a parede, abra também a ranhura do lado direito da
parte inferior da caixa.
2. Corte o ilhós de passagem do saco de acessórios conforme a secção de entrada.
Dimensionar a abertura no ilhó um pouco menor que a secção do cabo de ligação
para proporcionar uma proteção ótima contra a água. Passe o ilhó na abertura. Deve
ser utilizada a cápsula de proteção!
3. Isole o cabo de ligação passando o isolamento através do ilhó de passagem até ao
interior do dispositivo. Segure o dispositivo preparado na mão e com a outra mão
introduza o cabo pelo ilhó de passagem.
4. Instale o dispositivo no suporte de parede, passe a haste roscada do suporte de
parede através do orifício previsto do dispositivo e fixe o dispositivo.
5. Solte o parafuso de fixação dos bornes de ligação. Desloque os bornes de ligação
sobre o pé superior e torne a apertá-los.
6. Isole os condutores individuais do cabo de ligação e ligue-os aos bornes de ligação
segungo o esquema elétrico. O dispositivo deve ter ligação à terra.
Nota: Para proporcionar a proteção contra salpicos de água IP25 é necessário manter
o ilhó de proteção contra salpicos de água na parte de baixo do dispositivo.
A
6. Ligação elétrica
Nota: Em caso de necessidade os bornes de ligação podem ser instalados na parte de
cima do dispositivo. Neste caso siga as instruções na secção seguinte.
Antes de ligar o dispositivo à rede elétrica, assegure-se que a corrente está ligada!
1. Isole o cabo de ligação aproximadamente 6 cm acima da saída da parede. Insira a
manga de proteção contra salpicos com a abertura pequena primeiro no cabo de
ligação, de forma a tapar a manga de proteção ao nível da parede. Esta impede um
eventual contacto do circuito elétrico com água. O cabo de ligação não deve ser
danificado! Deve ser utilizada a cápsula de proteção!
2. Isole os condutores individuais e prenda-os nos bornes de ligação de acordo com o
esquema elétrico. O dispositivo deve ter ligação à terra.
3. Puxe a cápsula de proteção sobre o cabo de ligação e estabeleça as ligações de
forma a que esta cápsula de proteção caiba no espaço interno da parede sem ten-
sões mecânicas. Instale a fixação do ilhós (A).

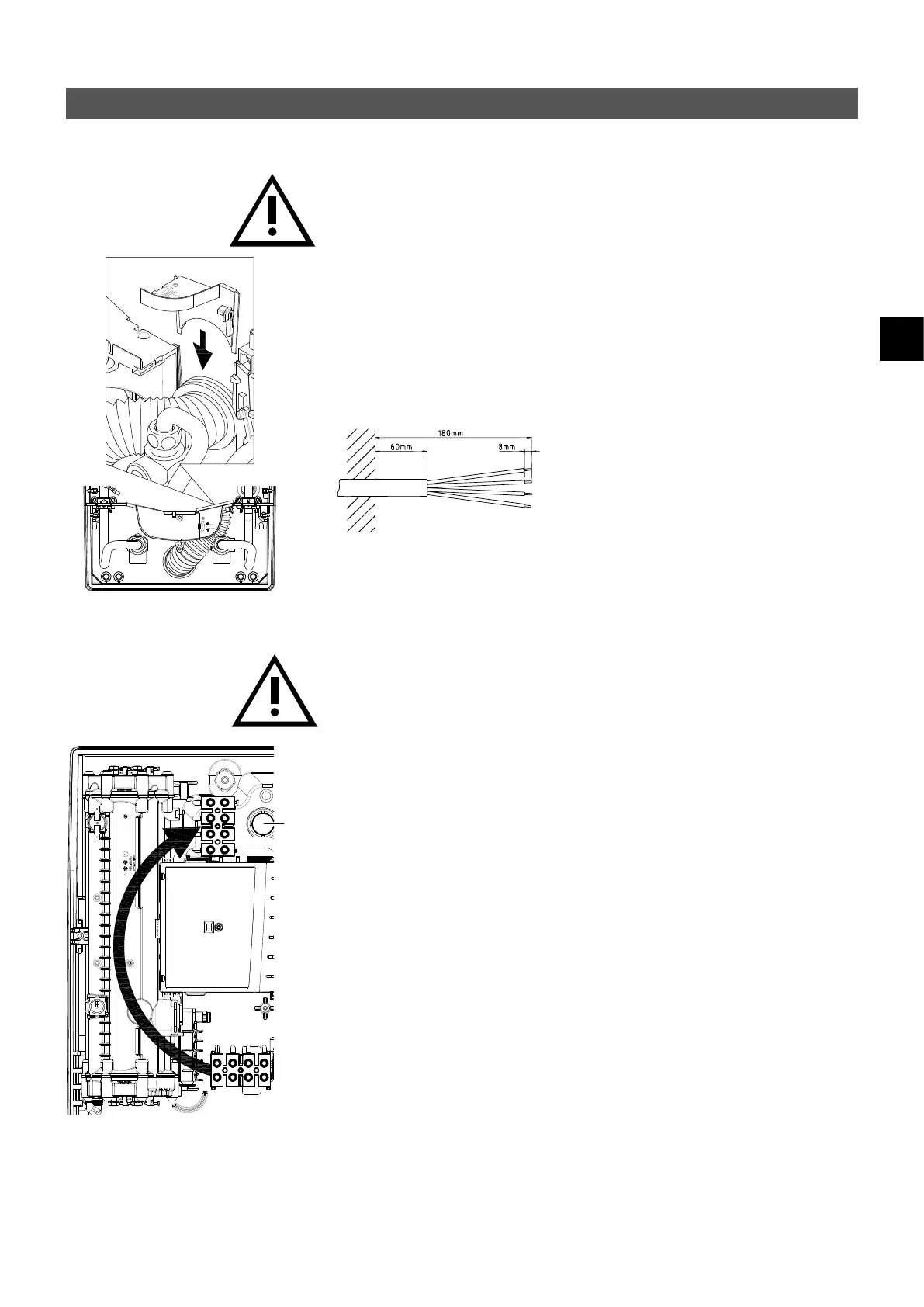

Vista inferior da ligação elétrica
Ligação elétrica de cima
S
