CLAGE
73
PT

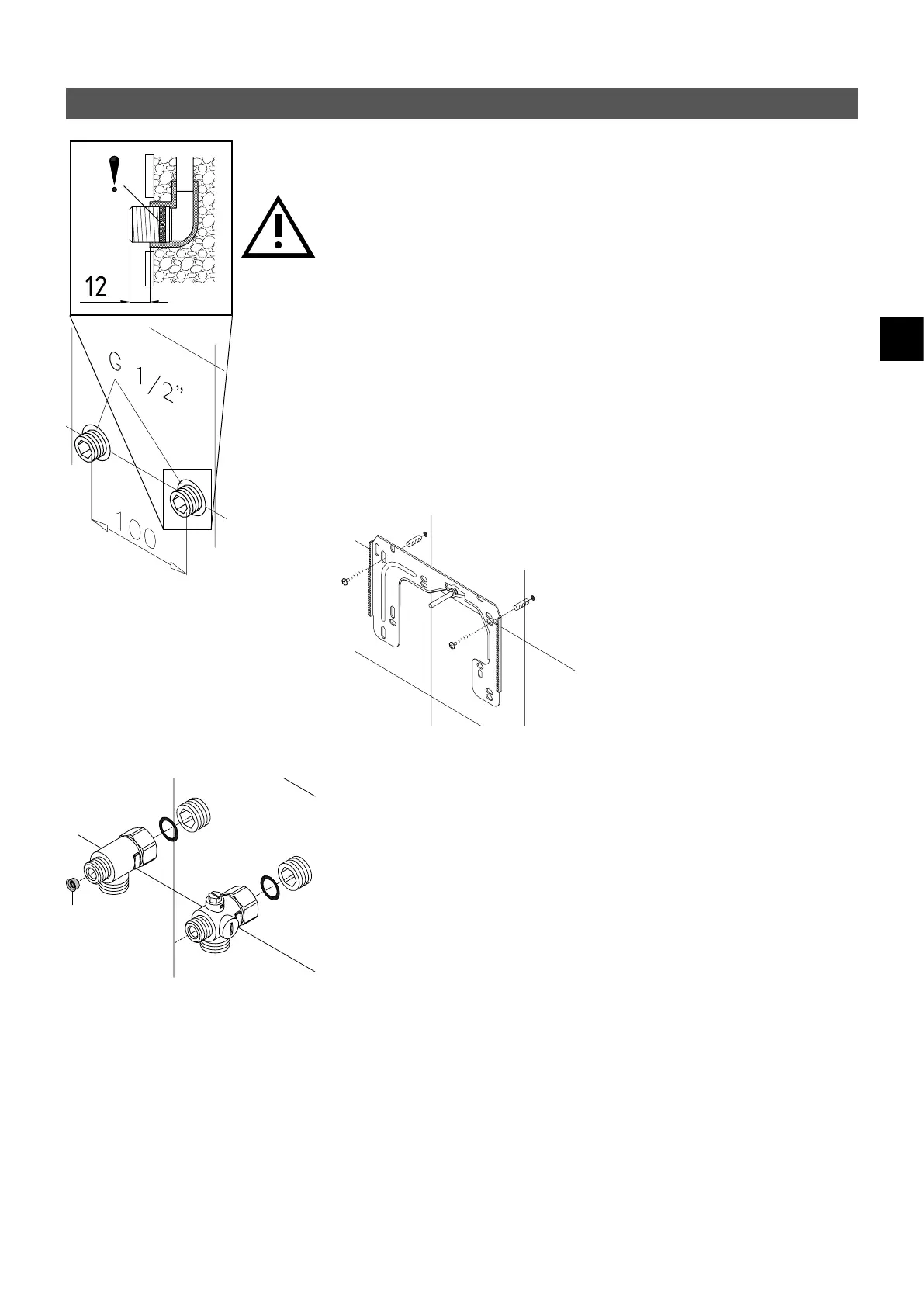

4. Instalação
Nota: Se instalar este esquentador substituindo um modelo convencional diferente,
em regra, nenhum novo orifício necessita ser perfurado para o suporte da parede; o
ponto 2 é então omitido.
Limpar cuidadosamente as linhas de abastecimento de água antes de efetuar a insta-
lação, para retirar a sujidade das tubagens.
1. Usando uma chave de parafusos hexagonal de 12 mm aparafuse as uniões nas duas
conexões da parede. As vedações devem ser totalmente ferradas na rosca. O exces-
so de união deve ser de pelo menos 12 –14 mm após o aperto.
2. Fixe o modelo de montagem fornecido na parede e alinhe-o para que os orifícios no
modelo se encaixem nos conectores. Marque os furos de acordo com o modelo e
perfure-os com uma broca de 6 mm. Insira as cavilhas fornecidas.
3. Abra o dispositivo. Afaste o diafragma para baixo e solte o parafuso de tampa cen-
tral. Levante cuidadosamente a tampa, retire a ficha do painel e verifique a posição
da ficha.
4. Solte a porca serrilhada do suporte de parede, retire o suporte de parede e aparafu-
se o suporte de parede à parede. Desnivelamentos entre azulejos ou irregularidades
até 30 mm podem ser compensados com as buchas distanciadoras fornecidas. As
buchas distanciadoras são montadas entre a parede e o suporte de parede.
Nota: aperte as uniões moderadamente para obter o aperto necessário sem danificar
os encaixes ou a tubagem.
• Aparafuse o tubo de água fria com a porca de união e a vedação de ½ polegada
como mostrado na ilustração, na ligação de água fria.
• Aparafuse o tubo de água quente com a porca de união e a vedação de ½ polegada
para a ligação de água quente.
Instalação dos conectores
Montar o suporte de parede
• Desvie o regulador do caudal “D” na peça de ligação da água quente. O O-Ring
deve ficar visível.
D
fria
quente
