C - 8 CA30 20B - 56091130 7/2014
MODE D‘ EMPLOIC - FRANÇAIS

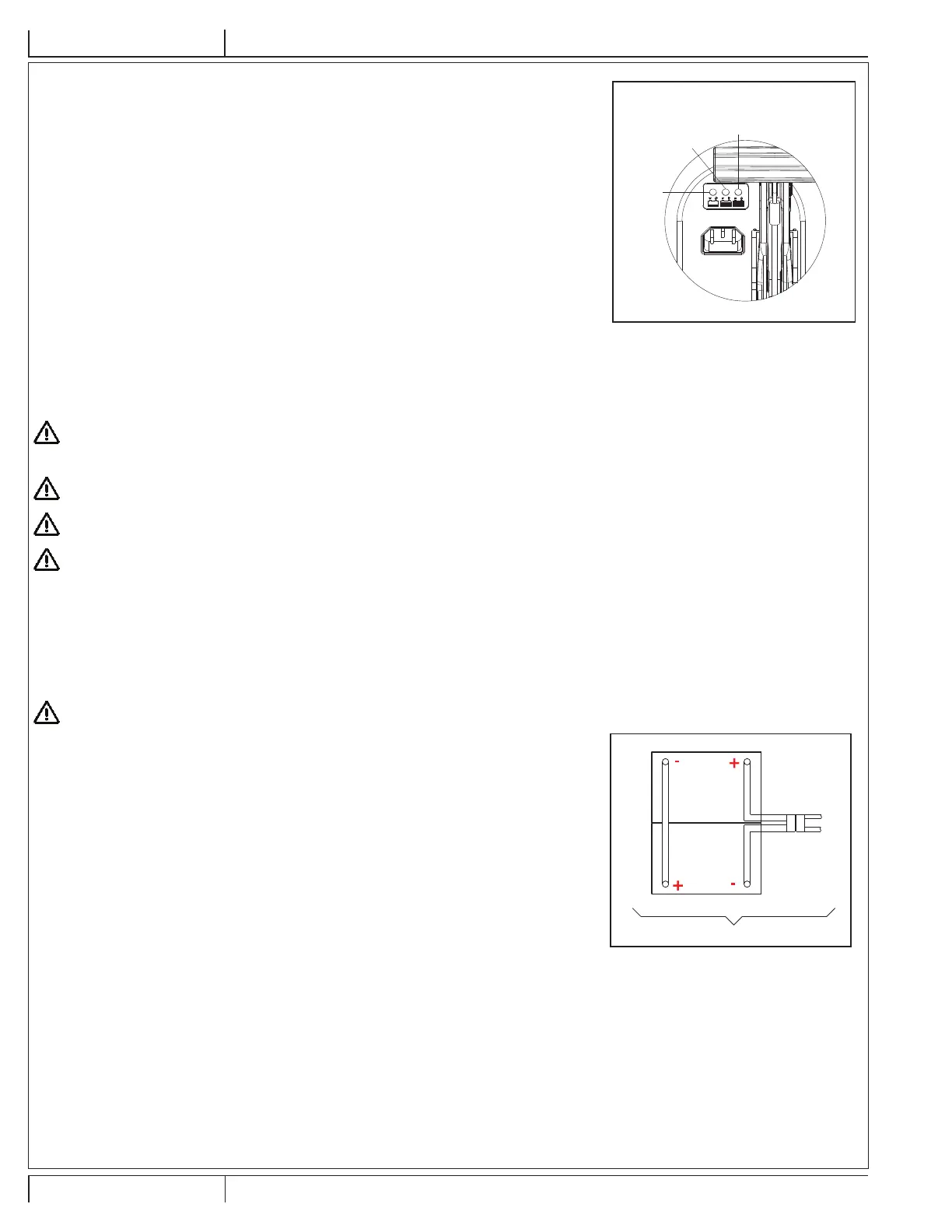

VOYANTS DU CHARGEUR (FIGURE 3)
(en option, valable uniquement sur les modèles équipés d’un chargeur intégré)
Lors de la mise en charge, le voyant rouge (45) clignote pendant un petit moment puis devient 1.
fi xe (rouge) ; la batterie commence alors à charger.
Au bout d’un certain temps, le voyant rouge (45) s’éteint. Le voyant jaune (46) s’allume en fi xe. 2.
Indiquant que la batterie passe à la seconde phase du cycle de charge.
Après avoir chargé pendant environ 10 heures, le voyant ambre (46) s’éteint et le voyant vert 3.
(47) s’allume en fi xe indiquant que la batterie est complètement chargée et que le cycle de
charge est terminé.
NOTE
Pendant la durée de la charge, si le voyant jaune clignote : Cela signifi e que la batterie 1)
est incompatible avec le chargeur, que la batterie est mal branchée ou qu’il y a eu un
court-circuit au niveau de la borne de sortie.
Si le voyant rouge clignote : Cela indique un court-circuit au niveau du chargeur. (Pour 2)
plus de détails, veuillez vous reporter aux chapitres correspondants dans le manuel
d’utilisation du chargeur)
MODE D’EMPLOI
AVERTISSEMENT !
Sur certaines parties de la machine sont apposés des autocollants de mise en garde :
DANGER !
AVERTISSEMENT !
ATTENTION !
CONSULTATION
Lors de la lecture de ce manuel, l’opérateur doit faire particulièrement attention aux symboles
fi gurant sur ces étiquettes. Ces étiquettes ne doivent en aucun cas être cachées. Si elles sont
abimées, elles doivent être remplacées immédiatement.
INSTALLATION DE LA BATTERIE
AVERTISSEMENT !
Une mauvaise installation ou une erreur de branchement des batteries peut endommager
gravement les composants électriques de la machine. Les batteries ne doivent être mises
en place que par du personnel qualifi é. Réglez la carte de circuit fonctionnel et le chargeur
intégré (en option) en fonction du modèle de batterie utilisé (HUMIDE ou GEL).
Vérifi ez que la batterie est en bon état avant de la mettre en place.
Débranchez le connecteur batterie et la prise du chargeur intégré.
Faites très attention lorsque vous manipulez la batterie.
La machine utilise pour fonctionner deux (2) batteries de 12 V. Deux modèles de batterie peuvent
être utilisés à savoir GEL ou AGM. Branchez la batterie comme illustré sur la Figure 4 ci-contre.
Vérifi ez les batteries Assurez-vous que le connecteur (9) est bien branché au bloc de batteries.1.
Appuyez sur l’interrupteur Marche/Arrêt (41) pour le positionner sur « on ». Si le voyant vert 2.
est allumé, les batteries sont prêtes à être utilisées. Si le voyant ambre ou le voyant rouge sont
allumés, les batteries ont besoin d’être chargées. (Vous reportez au chapitre sur la maintenance
pour plus de détails sur les procédures à suivre)
FIGURE 3
FIGURE 4
45
46
47
12V
12V
