7/2014 C - 17 56091130 - CA30 20B
FRANÇAIS - CMODE D‘ EMPLOI
NETTOYAGE DU RÉSERVOIR D’EAU ET DU TAMIS DU FILTRE DU FLOTTEUR
Amenez la machine dans un endroit prévu pour la vidange.1.
Appuyez sur l’interrupteur principal (41) pour le mettre sur “O” et éteindre la machine.2.
Ouvrez le couvercle du réservoir de récupération (A, Figure 16) et démontez le mécanisme du fl otteur (36) situé à l’intérieur du réservoir.3.
Rincez à l’eau claire le couvercle du réservoir de récupération (A), le réservoir (B et C) et le boîtier du fi ltre (E). Vidangez toute l’eau du 4.
réservoir d’eau.
Si nécessaire, en vous référant aux symboles « Ouvrir » et « Fermer » repérés sur la Figure 16, ouvrez le bouchon inférieur (F) du fi ltre et 5.
nettoyez le fl otteur (D), le boîtier du fi ltre (E) et le joint du fi ltre (I). Après avoir nettoyé ces différents éléments, refi xez le fl otteur sur le support
(E) puis alignez la fente (L) du bouchon inférieur (F) du fi ltre sur la fente (L) située sur le boîtier du fi ltre (E). Remettez le bouchon inférieur (F)
du fi ltre du fl otteur en le serrant bien, remettez le joint du fi ltre (I) sur le boîtier (E), puis sur le tube d’aspiration (M).
Examinez le joint ou la garniture d’étanchéité (G) du couvercle du réservoir de récupération. Si nécessaire, sortir le joint d’étanchéité (G) de 6.
son logement (H) et le remplacer. Lors de la mise en place du joint neuf, comme illustré sur la Figure 16 ci-dessous, installez le connecteur
de la section intermédiaire de la partie arrière.
NOTE
Le joint d’étanchéité (G) du réservoir de récupération permet de créer le vide à l’intérieur du réservoir. Il doit être parfaitement
étanche pour pouvoir aspirer effi cacement l’eau usée sur le sol.
Vérifi ez que la surface de contact de la bande d’étanchéité (G) est intacte et assure une bonne étanchéité.7.
Refermez le couvercle du réservoir de récupération (A).8.

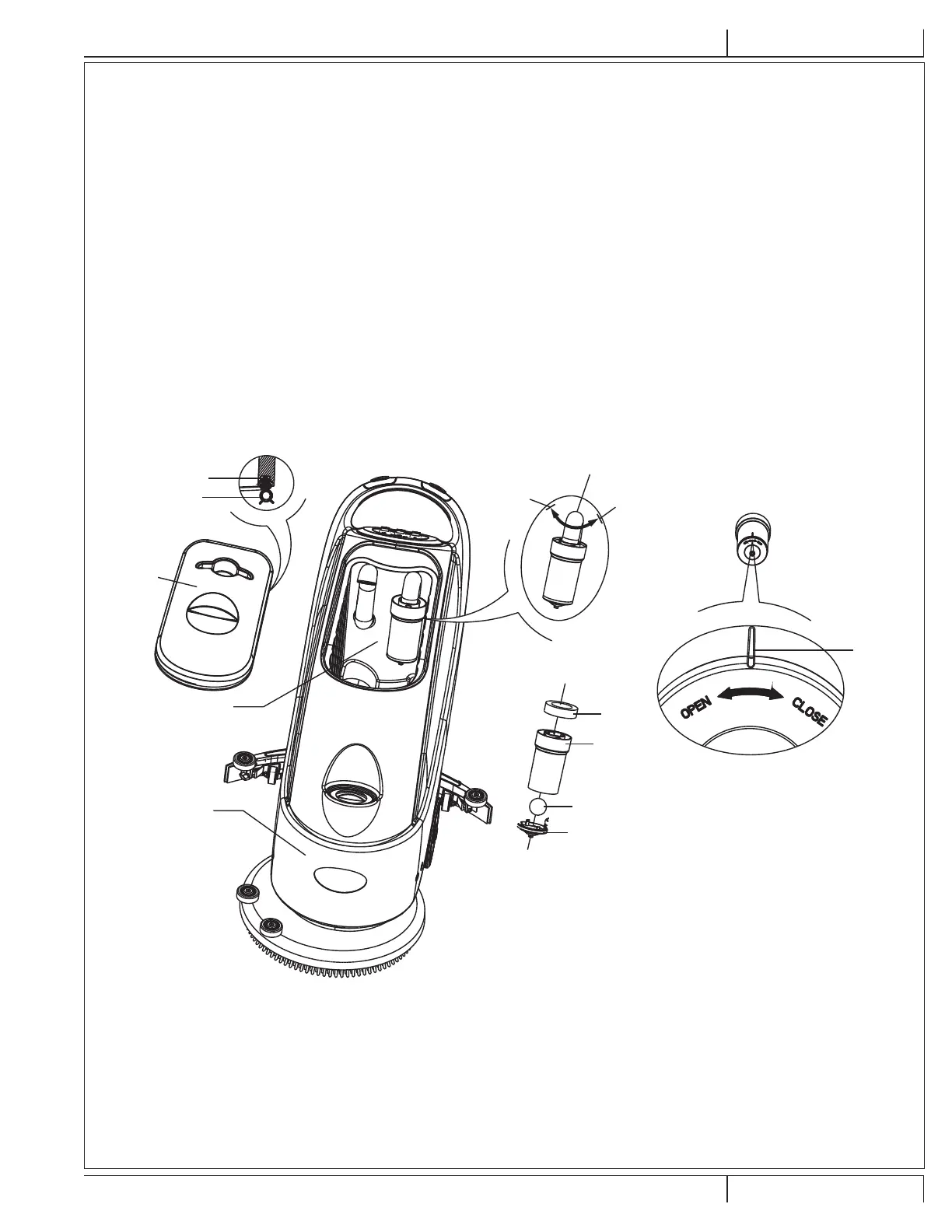

FIGURE 16
