User manual / Bedienungsanleitung
Page / Seite 26 © clearaudio electronic GmbH, 2022-11

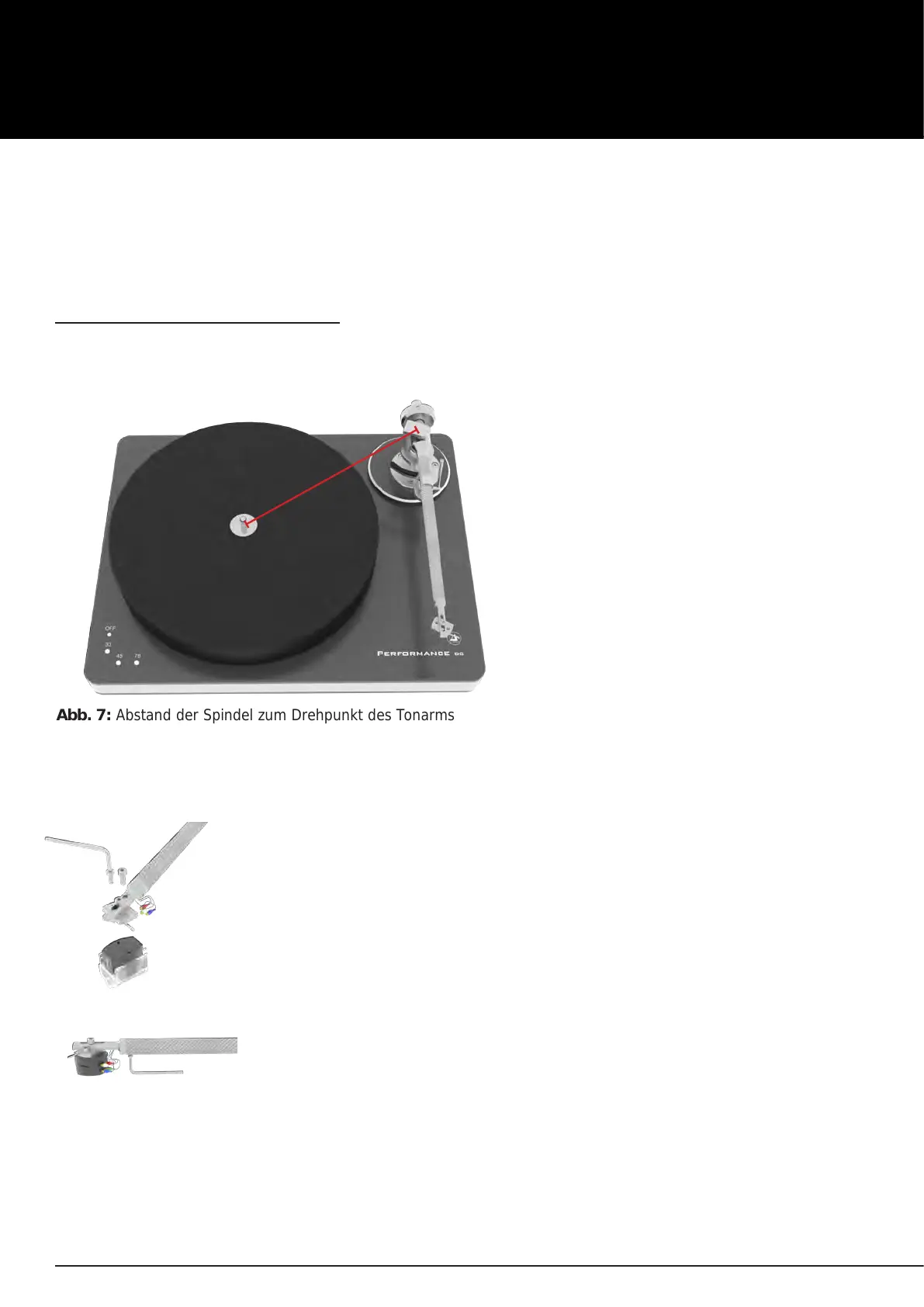

Abb. 7: Abstand der Spindel zum Drehpunkt des Tonarms
222 mm
Abb. 8: Montage des Tonabnehmers
4. Einstellung des Achsabstands von Tellerspindel zu Tonarmdrehpunkt
Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm-
Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de)!
Achten Sie darauf, dass der Abstand der Spindel zum Drehpunkt des Tonarms
exakt 222 mm betragen muss (siehe Abb. 7.)!
Den Abstand können Sie durch Drehen der Tonarmbasis einstellen.
Bitte schrauben Sie die Tonarmbasis anschließend wieder fest und prüfen Sie das Maß nochmals.
5. Einstellung des Tonarms
Die nachfolgenden Einstellungen des Tonarmes erfordern die Montage
des Tonabnehmersystems auf dem Headshell. Befolgen Sie hierzu die
Anweisungen des Tonabnehmer-Herstellers.
Belassen Sie den Nadelschutz auf Ihrem Tonabnehmersystem!
Verbinden Sie das jeweilige Signalkabel mit dem farblich passenden Pin des
Tonabnehmersystems.
Beachten Sie dabei folgende Farbcodierung:
Rot: rechter Kanal / R+
Grün: rechter Kanal / R-
Weiß: linker Kanal / L+
Blau: linker Kanal / L-
Verbinden Sie ohne große Krafteinwirkung die Anschlussstifte Ihres Tonabnehmers mit den Buchsen
des Headshell oder Tonarm-Kabels.
Falls nötig können Sie eine geeignete Präzisionszange oder Pinzette zur Hilfestellung verwenden.
