5.2 Korrekte Ausrichtung und Einstellung des Tonabnehmers
Zur entgültigen Tonarm- und Tonabnehmerjustage
benötigen Sie die ebenfalls im Lieferumfang enthaltene
Einstellschablone. Platzieren Sie diese direkt auf den
Plattenteller und richten Sie diese
so aus, dass der Pfeil auf den Tonarmdrehpunkt zeigt (Abb.
10).
Entnehmen Sie den Tonarm aus der Ruheposition
und richten Sie diesen im Bereich des Fadenkreuzes
aus.
Senken Sie den Tonarm ab und überprüfen Sie die
Ausrichtung.
Der Tonabnehmer-Körper muss im Raster der
Schablone so ausgerichtet werden, dass die
Nadelspitze im Fadenkreuz sitzt und die seitlichen
und vorderen Gehäusekanten parallel zu den
Rasterlinien (Abb. 11) verlaufen.
Zur Korrektur müssen die Schrauben des
Tonabnehmers etwas gelöst werden, damit der
Tonabnehmer im Headshell beweglich ist (Abb. 11).
Überprüfen Sie die Einstellung nochmals, nachdem
Sie die Schrauben xiert haben!

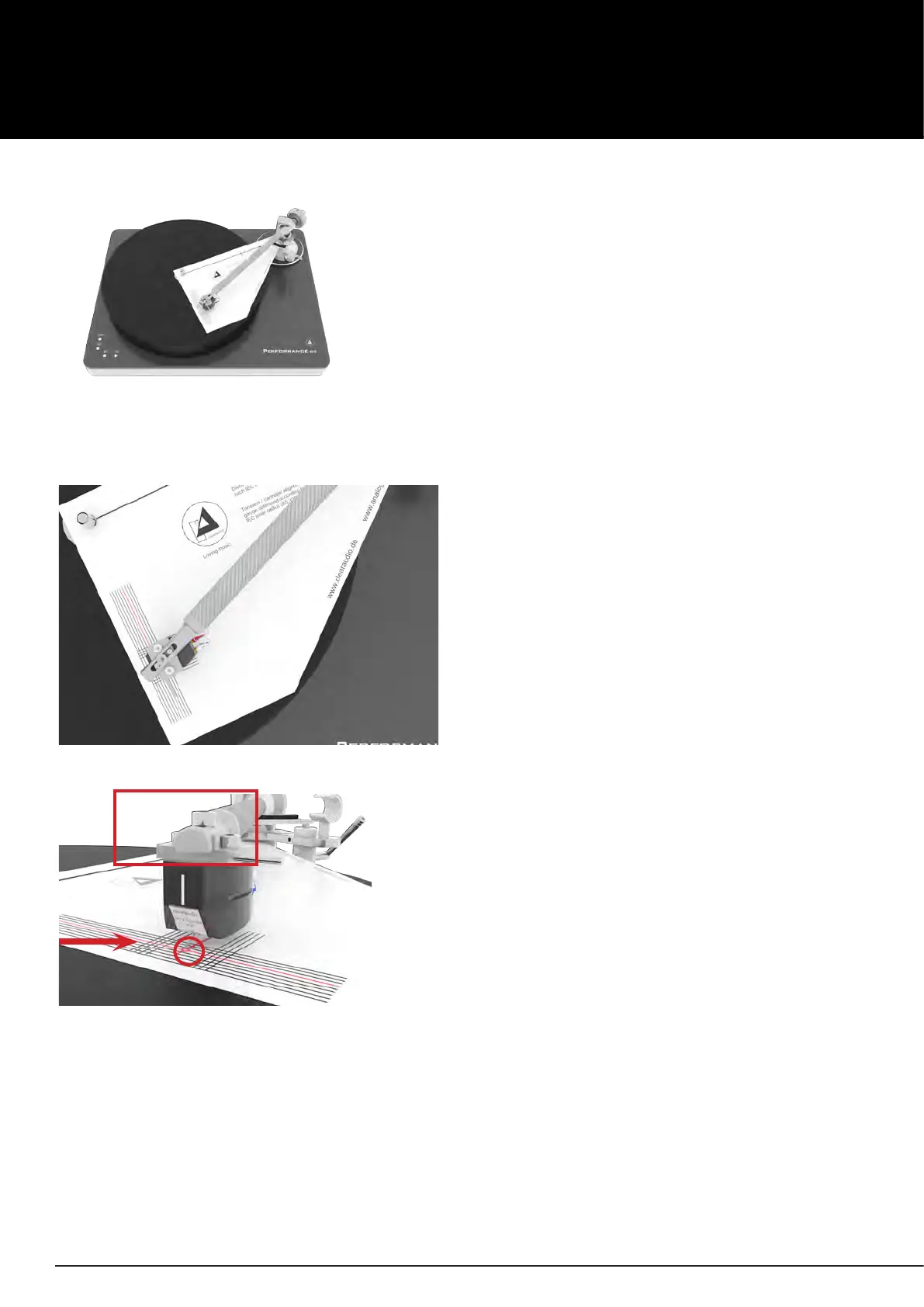

Abb. 10: Ausrichten des Tonarmes
Abb. 11: Parallelität des Tonarmes
Abb. 12: Korrekte Position des Abtastdiamanten
