close to P8830B
CONN TO MINI DP CONN
DP ESD W/O LEVELSHIFT
暨ᶲ
, NET
SWAP
mini-Display Port F (FRONT)
EMI
㒢㓦
ᶵ⎗ⷞ
SY6288DAAC
㚫㺷暣
CLOSE TO J_MDP2 CONN
PLEASE CLOSE TO CONNECTOR
Close to Display PORT
inductor for EMI
TO PS8330B
PS8330B Repeter
枸䔁
close to P8830B
From NV DP_F
To PCH/ PS8338B(NV)
From NV DP_F
dGPU
DDC /
AUX
Multiplax
PIN
CO-LAY
wey_12/30
MDP_F0_RE
MDP_F1#_RE
MDP_F1_RE
MDP_F0#_RE
MDP_F3_RE
MDP_F2#_RE
MDP_F2_RE
MDP_F3#_RE
D_MDP_F#0J
D_MDP_F0J
D_MDP_F#0
D_MDP_F0
D_MDP_F#3J
D_MDP_F3JD_MDP_F3
D_MDP_F#3
D_MDP_F#1J
D_MDP_F1J
D_MDP_F#1
D_MDP_F1
G_MDPF_MODE
G_MDPF_CEC
D_MDP_F2J
D_MDP_F#2J
D_MDP_F3J
D_MDP_F#3J
D_MDP_F#0J
D_MDP_F0J
D_MDP_F#1J
D_MDP_F1J
DP_TDB_AUX#_F
DP_TDB_AUX_F
MDP_F_HPD_R
MDP_F0#_RE D_MDP_F#0
D_MDP_F0
MDP_F2_RE
D_MDP_F1
D_MDP_F#1
MDP_F3#_RE
D_MDP_F2
D_MDP_F#2
D_MDP_F3
D_MDP_F#3
MDP_F2#_RE
MDP_F1#_RE
MDP_F3_RE
MDP_F0_RE
MDP_F1_RE
MDP_F_HPD_R
DP_TDB_AUX#_F
IN1N_F
IN0P_F
IN0N_F
IN2N_F
IN2P_F
IN1P_F
IN3P_F
IN3N_F
MDP_F0_RE_C
MDP_F1#_RE_C
MDP_F1_RE_C
MDP_F0#_RE_C
MDP_F3_RE_C
MDP_F2#_RE_C
MDP_F2_RE_C
PS8330B_CFG1_F
MDP_F3#_RE_C
DP_TDB_AUX_F
MDP_F_HPD_R
PS8330B_CFG0_F
PS8330B_CFG1_F
PEQ_F
G_MDPF_MODE
D_MDP_F#2J
D_MDP_F2J
D_MDP_F#2
D_MDP_F2
DP_TDB_AUX_F
DP_TDB_AUX#_F
MDP_F0#_RE_C
MDP_F2_RE_C
MDP_F3#_RE_C
MDP_F2#_RE_C
MDP_F1#_RE_C
MDP_F3_RE_C
MDP_F0_RE_C
MDP_F1_RE_C
G_MDPF_MODE
MDP_F_HPD
EMI_GND
EMI_GND
MDP_F_PWR
MDP_F_PWR
MDP_F_PWR
3.3VS
3.3VS
3.3VS
3.3VS
3.3VS
3.3VS
3.3VS
MDP_F_PWR
MDP_F_PWR
5VS
5VS
NV3V3
5VS
MDP_F1[12,25]
MDP_F#1[12,25]
MDP_F2[12,25]
MDP_F3[12,25]
MDP_F#2[12,25]
MDP_F#0[12,25]
MDP_F#3[12,25]
MDP_F0[12,25]
NV3V3[11,13,14,26,46,52,53,61,62]
3.3VS[3,8,9,10,11,13,26,30,31,32,33,34,35,36,37,38,39,41,43,46,47,48,49,50,57,64]
SUSB[11,13,49,50,55]
MDP_F2[12,25]
MDP_F#1[12,25]
MDP_F1[12,25]
MDP_F#2[12,25]
MDP_F3[12,25]
MDP_F0[12,25]
MDP_F#3[12,25]
MDP_F#0[12,25]
MDP_F_HPD[26,32]
MDP_F_AUX_SCL[25]
MDP_F_AUX#_SDA[25]
5VS[10,11,13,36,39,40,41,47,48,49,50,61,62,63,64]
Title
Size Document Number Rev
Date: Sheet
of
6-71-PA700-D02A D02A
[12] MINI DP(FRONT)_F+PS8330B
A3
12 77Wednesday, July 05, 2017
Title
Size Document Number Rev
Date: Sheet
of
6-71-PA700-D02A D02A
[12] MINI DP(FRONT)_F+PS8330B
A3
12 77Wednesday, July 05, 2017
Title
Size Document Number Rev
Date: Sheet
of
6-71-PA700-D02A D02A
[12] MINI DP(FRONT)_F+PS8330B
A3
12 77Wednesday, July 05, 2017
C1087
220p_50V_NPO_04
C1120 0.1u_10V_X7R_04
C1111 *0.1u_10V_X7R_04
S
D
G
Q29B
MTDK3S6R
5
34
R754 *0_04
R350
100K_1%_04
PERICOM(TI)(PARADA)
U49
*PS8330B
OUT3N
13
OUT3P
14
DNC
15
OUT2N
16
OUT2P
17
OUT1N
19
OUT1P
20
DNC
21
OUT0P
23
GND
24
V3P3
25
ENABLE(ENABLE)(PD#)
26
AUX_SNKN
27
AUX_SNKP
28
AUX_SRCN
29
AUX_SRCP
30
GND
31
V3P3
32
SCL_DDC
33
SDA_DDC
34
AUTO-EQ(RSTN)(RST#)
35
V3P3
36
IN2N
45
IN3N
48
EQ(DNC)(CFG1)
40
IN1P
41
IN1N
42
IN2P
44
OC_0(DNC)(NC)
46
V3P3
1
HGND
49
DNC(VDDD_DREG)(CEXT)
2
OC_1(ADDR_EQ)(I2C_ADDR)
3
OP_0(SCL_CTL)(SCL_CTL/PEQ)
4
OP_1(SDA_CTL)(SDA_CTL/CFG0)
5
V3P3
6
CNTRL(DNC)(REXT)
7
CAD_SRC
8
HPD_SRC
9
CAD_SNK
10
HPD_SNK
11
V3P3
12
GND
18
OUT0N
22
IN3P
47
DNC
43
IN0N
39
IN0P
38
DNC
37
D39
BAV99 RECTIFIER
A
C
AC
L43
*DVI2012F2SF-900T05_08-SHORT
1
4
2
3
R744 *0_04
Q60
2SK3018S3
G
DS
R314 0_04
Q59
BTN3904
M-SOT23-CBE
B
E C
C1123 0.1u_10V_X7R_04
C1081
*10u_6.3V_X5R_06
C1095 *0.1u_10V_X7R_04
A
A
C
D15
BAT54CWH
1
2
3
R759 *0_04
EMR7 0_04
C1020 *0.1u_10V_X7R_04
R313 0_04
R731 *4.99K_1%_04
C1100 0.1u_10V_X7R_04
C1122 *0.1u_10V_X7R_04
C1021 *0.1u_10V_X7R_04
R329 *10K_04
R351
10K_04
R343 0_04
R718*4.7K_04
R316 0_04
L42
*DVI2012F2SF-900T05_08-SHORT
1
4
2
3
C1110 0.1u_10V_X7R_04
C1047*2.2u_6.3V_X5R_04
C1119 *0.1u_10V_X7R_04
R753 *0_04
R369
10K_04
C1061
10u_6.3V_X5R_06
C1018 *0.1u_10V_X7R_04
R315 0_04
R739 *1M_04
C1022 *0.1u_10V_X7R_04
C1099 *0.1u_10V_X7R_04
C1016 *0.1u_10V_X7R_04
R360
10K_04
R748 *0_04
R318 0_04
C1104 *0.1u_10V_X7R_04
EMR3 0_04
L44
*DVI2012F2SF-900T05_08-SHORT
1
4
2
3
R353 5.1M_04
R317 0_04
C642
0.01u_50V_X7R_04
R727*4.7K_04
R366
1M_04
C604
*2.2u_6.3V_X5R_04
R729 *4.7K_04
R319 0_04
R722 *4.7K_04
Q58
2SK3018S3
G
DS
R349
100K_1%_04
L41
*DVI2012F2SF-900T05_08-SHORT
1
4
2
3
R320 0_04
R756 *0_04
D43
TVUDF1004AD0
5
1
2
3
4
10
9
8
7
6
S
D
G
Q28A
MTDK3S6R
2
6 1
R763 *0_04
C1112 0.1u_10V_X7R_04
R760
*0_04
R324*4.7K_04R323 *4.7K_04
U50
uP7549UMA5-20
PCB Footprint = M-SOT23-5
VOUT
1
VIN
5
GND
2
EN#
4
OC#
3
D38
TVUDF1004AD0
5
1
2
3
4
10
9
8
7
6
C1105 0.1u_10V_X7R_04
C1124 0.1u_10V_X7R_04
Q63
2SK3018S3
G
DS
12
20
13
15
10
8
4
3
16
2
6
14
18
1
5
7
9
11
19
17
COMMON
C17722-120A9-L
J_MDP2
PCB Footprint = C17722-120XX-L
P/N = 6-21-14Q00-020
1
GND
HPD
2
3
LANE_0P
4
CONFIG1 LANE_0N
5
6
CONFIG2
7
GND
GND
8
9
LANE_1P
10
LANE_3P LANE_1N
11
12
LANE_3N
GND
13
GND
14
15
LANE_2P
AUX_CHP
16
17
LANE_2N
18
AUX_CHN
GND
19
PWR
20
SHIELD6
GND4
SHIELD5
GND3
GND2
SHIELD2
GND1
SHIELD1
C1017 *0.1u_10V_X7R_04
S
D
G
Q28B
MTDK3S6R
5
34
C1118 0.1u_10V_X7R_04
L11 FCM1005KF-121T03
C1117 *0.1u_10V_X7R_04
C1023 *0.1u_10V_X7R_04
R755 *0_04
C1121 0.1u_10V_X7R_04
C1019 *0.1u_10V_X7R_04
C1038
*0.01u_50V_X7R_04
C1096 0.1u_10V_X7R_04
S
D
G
Q29A
MTDK3S6R
2
6 1
R813
100K_04
C1109 *0.1u_10V_X7R_04
C608
*0.1u_10V_X7R_04
R365
10K_04
Sheet 12 of 77
Mini DP Port (Front)

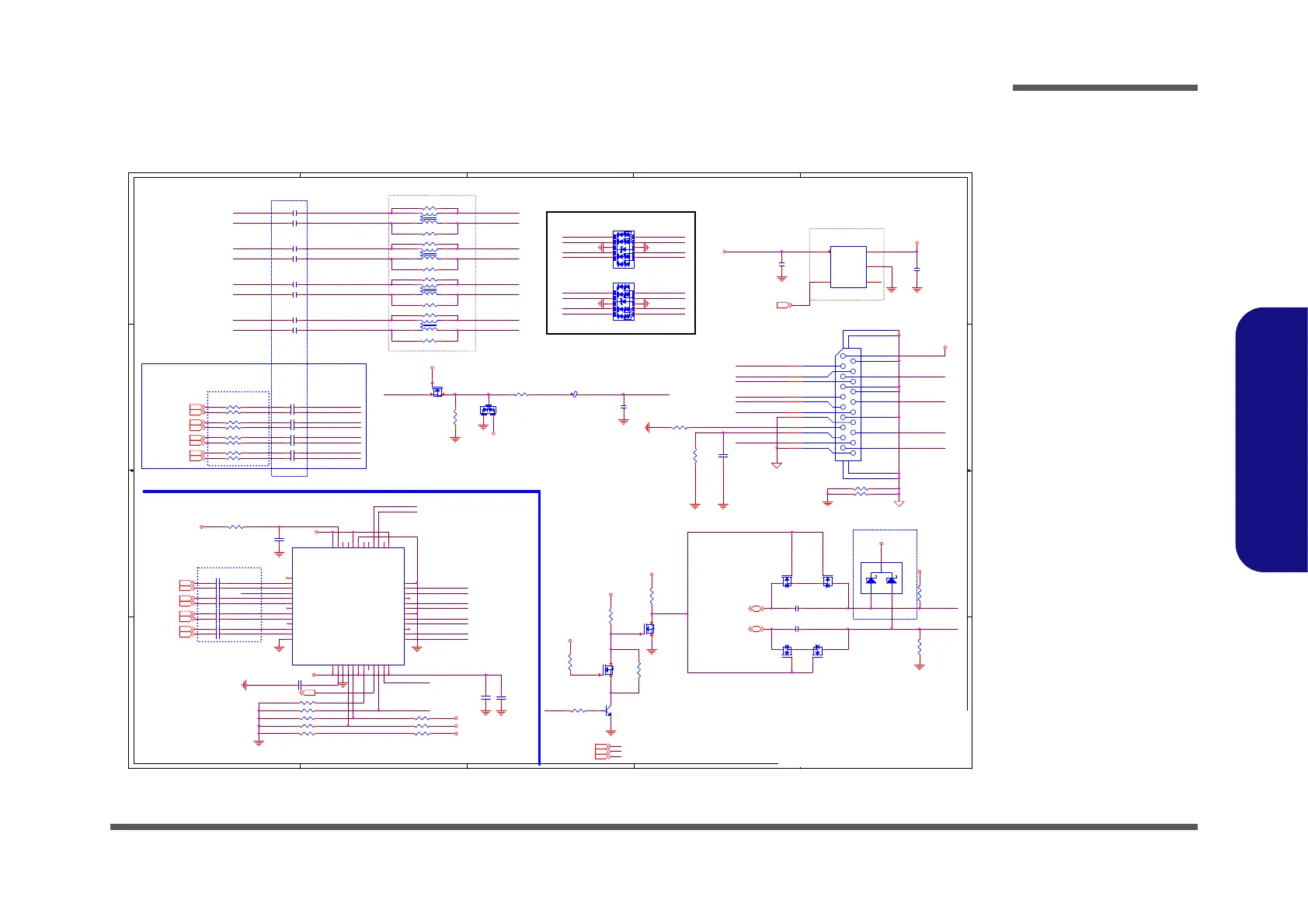

Schematic Diagrams
Mini DP Port (Front) B - 13
B.Schematic Diagrams
