12
Installazione
2.4.2 Appendere l’unità interna
Facendo riferimento alle figure seguenti, individuare le posizioni dei quattro fori per i bulloni da realizzare sul soffitto.
Contrassegnare i punti in cui dovranno essere realizzati i fori per i ganci sul soffitto.
Dimensioni ingresso e uscita aria:
Uscita aria
Ingresso aria
A
F
E
B
C
D
G
J
H
I

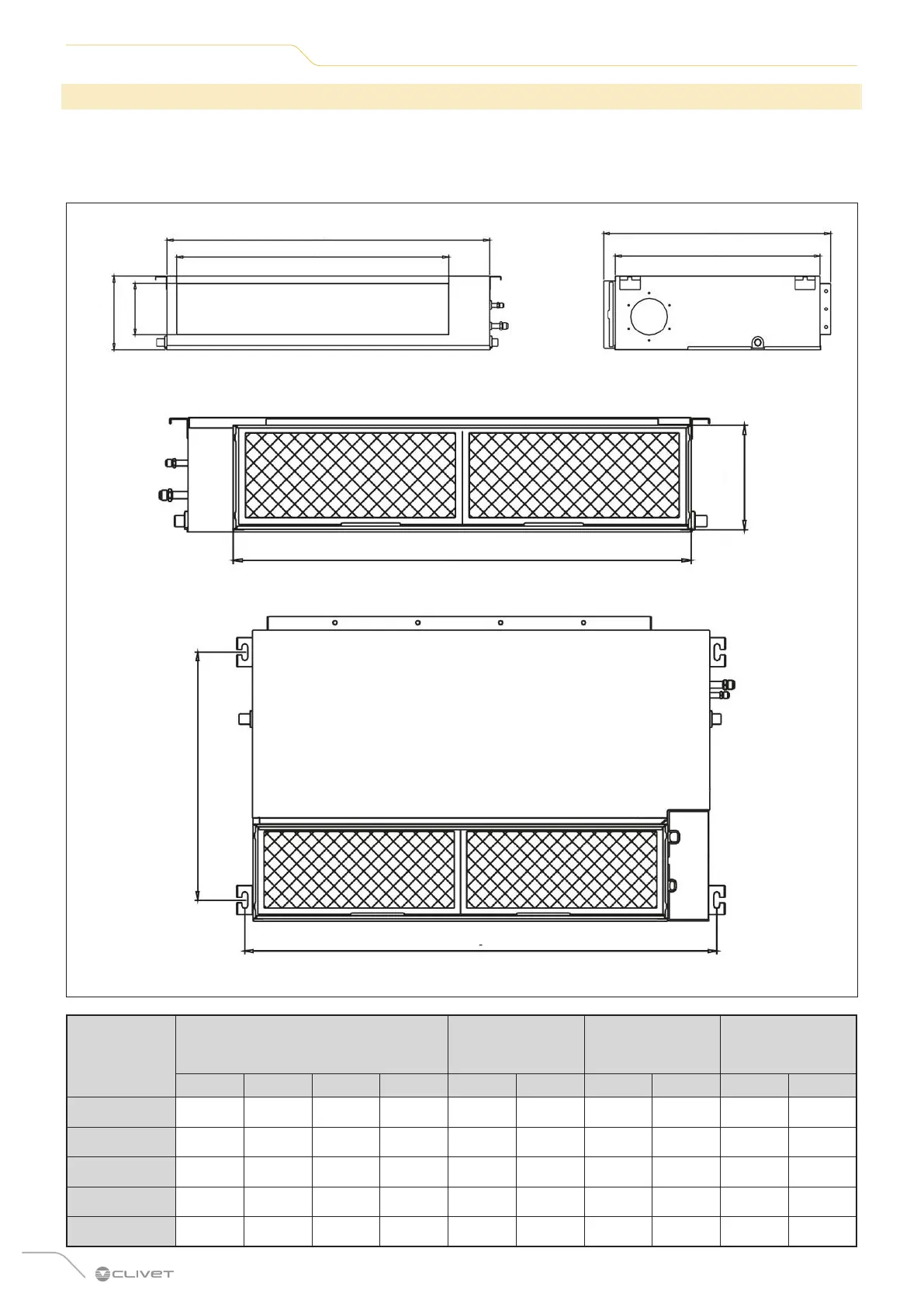

Fig. 4
Unità interna
Dimensioni esterne (mm)
Dimensione
apertura uscita
aria
(mm)
Dimensione
apertura ritorno
aria (mm)
Dimensione
gancio installato
(mm)
A B C D E F G H I J
27M/35M 700 200 506 450 152 537 186 599 741 360
53M 880 210 674 600 136 706 190 782 920 508
70M 1100 249 774 700 175 926 228 1001 1140 598
105M 1360 249 774 700 175 1186 228 1261 1400 598
140M/160M 1200 300 874 800 227 1044 280 1101 1240 697
