ESPAÑOL
2–Sp P/N 53855 (653-D) Rev AA May 2015
SERIES 653
DESCRIPCIÓN
Los polipastos manuales de palanca de Series 653 son unas herramientas altamente versátiles que pueden ser usadas en cualquier
posición para tirar, elevar, arrastrar o estirar eficientemente. El armazón, tapas y palanca están hechos de acero estampado. Los engranajes
son de acero tratado térmicamente, los ganchos superior e inferior son de acero forjado y la cadena está tratada térmicamente, con los
eslabones soldados.
Hay disponibles polipastos para cargas de 3/4, 1, 1½, 2, 3 y 6 toneladas y éste manual es aplicable a cada uno de dichos tipos. Los
polipastos están disponibles con 1,5 - 3 - 4,6 y 6 metros de longitud de cadena.
Los ganchos con cierre de seguridad son estándar en todas las unidades.
Los polipastos manuales de palanca de Series 653 han sido fabricados de acuerdo a las especificaciones contenidas en éste documento y
en el momento de su fabricación cumplen con las secciones aplicables de la normativa Standard B30.21: Polipastos manuales de palanca,
de la ASME, American Society of Mechanical Engineers (Sociedad americana de Ingenieros mecánicos).
ESPECIFICACIONES

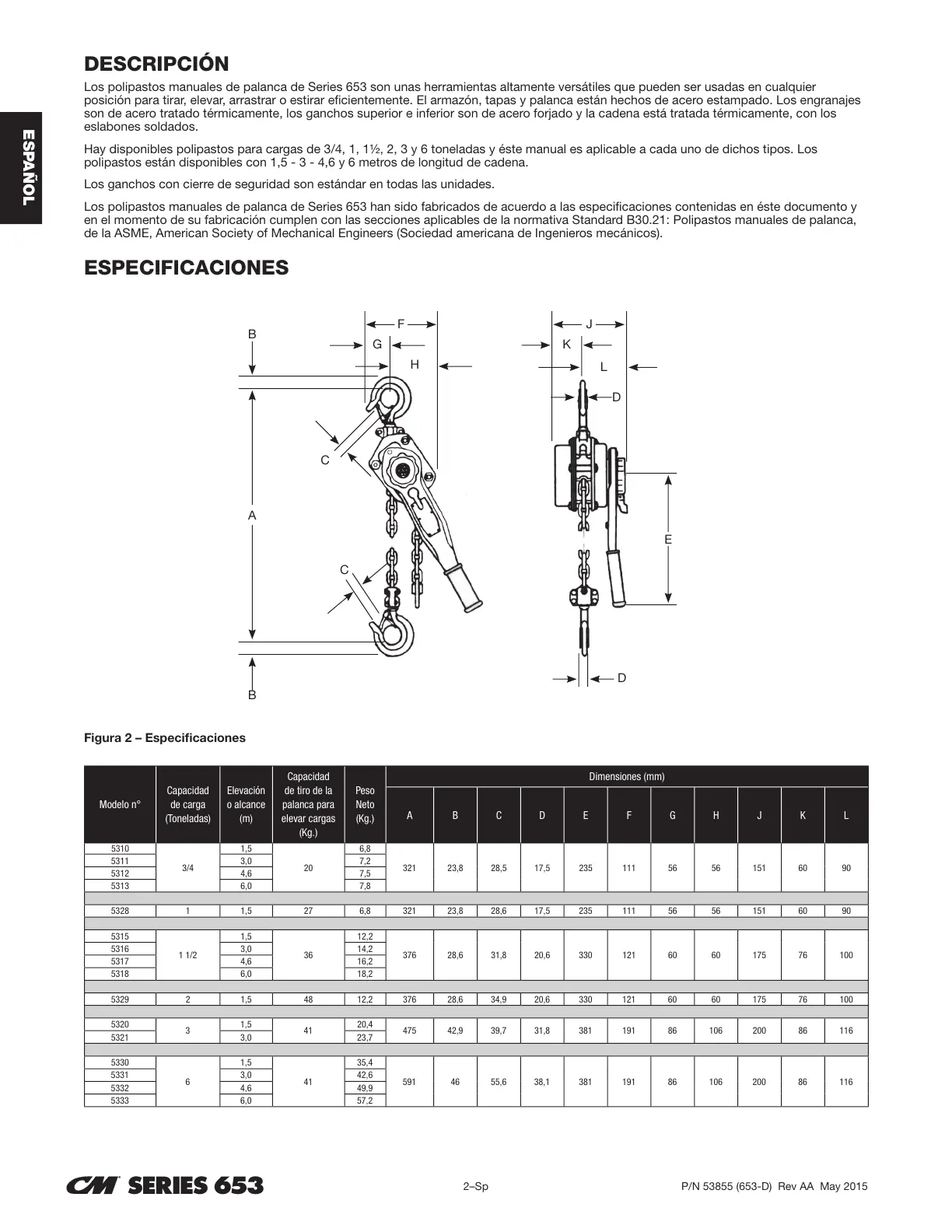

Figura 2 – Especificaciones
Modelo n°
Capacidad
de carga
(Toneladas)
Elevación
o alcance
(m)
Capacidad
de tiro de la
palanca para
elevar cargas
(Kg.)
Peso
Neto
(Kg.)
Dimensiones (mm)
A B C D E F G H J K L
5310
3/4
1,5
20
6,8
321 23,8 28,5 17,5 235 111 56 56 151 60 90
5311 3,0 7,2
5312 4,6 7,5
5313 6,0 7,8
5328 1 1,5 27 6,8 321 23,8 28,6 17,5 235 111 56 56 151 60 90
5315
1 1/2
1,5
36
12,2
376 28,6 31,8 20,6 330 121 60 60 175 76 100
5316 3,0 14,2
5317 4,6 16,2
5318 6,0 18,2
5329 2 1,5 48 12,2 376 28,6 34,9 20,6 330 121 60 60 175 76 100
5320
3
1,5
41
20,4
475 42,9 39,7 31,8 381 191 86 106 200 86 116
5321 3,0 23,7
5330
6
1,5
41
35,4
591 46 55,6 38,1 381 191 86 106 200 86 116
5331 3,0 42,6
5332 4,6 49,9
5333 6,0 57,2
