MONTAGGIO TERGIPAVIMENTO
MONTAGGIO TERGIPAVIMENTOMONTAGGIO TERGIPAVIMENTO
MONTAGGIO TERGIPAVIMENTO

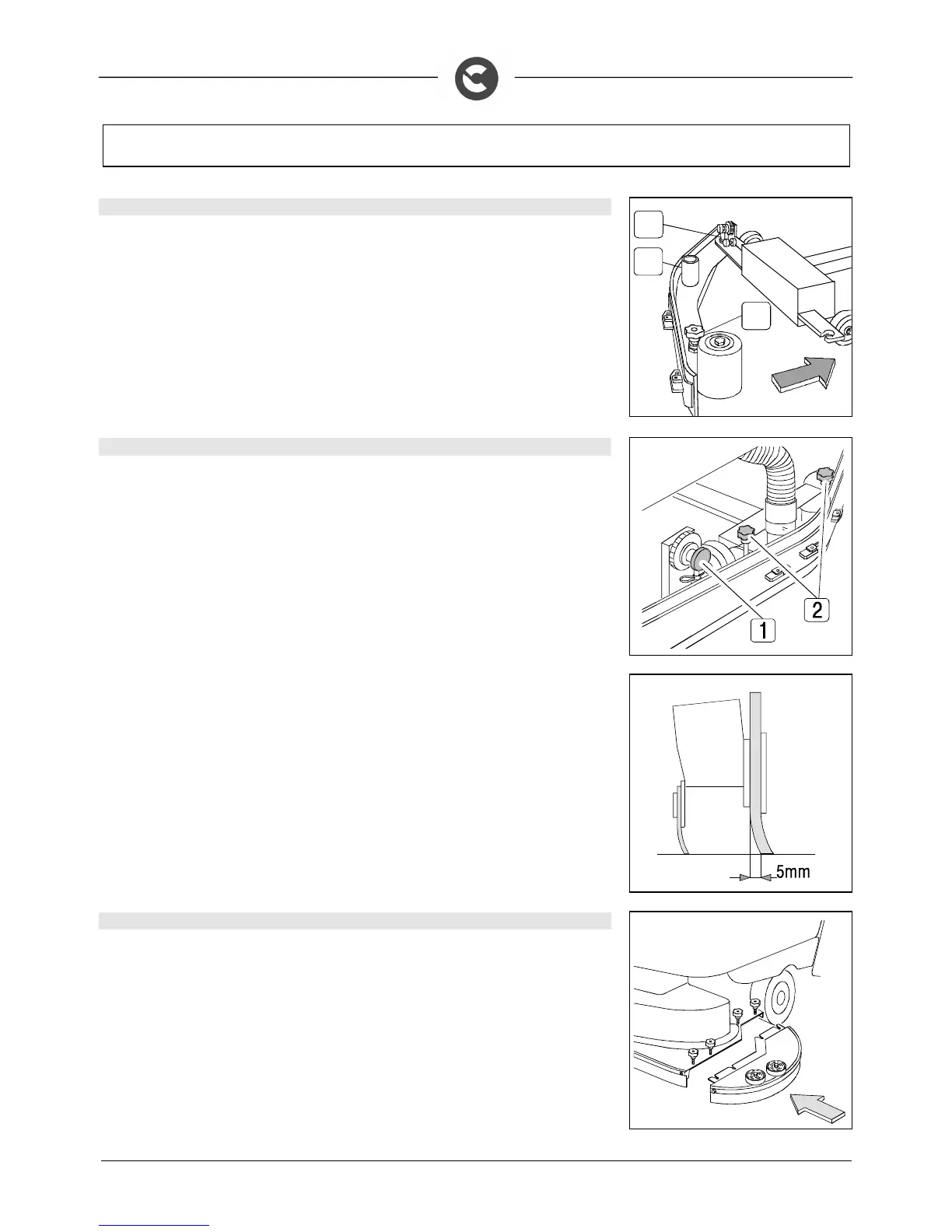

Il tergipavimento che per motivi di imballaggio viene fornito smontato dalla macchina,
dovrà essere montato come in figura. Inserire dapprima il perno sinistro del
tergipavimento (1) nella feritoia sinistra del braccio, poi il perno destro (2) nella feritoia
destra facendo attenzione a tenere la molla e la rondella sopra il piatto del braccio
stesso. Per agevolare questa operazione il volantino posto sul perno dovrà essere
preventivamente allentato. Riserrare successivamente il volantino per bloccare il
tergipavimento in posizione.
Inserire infine il tubo del tergipavimento nell’apposito manicotto (3).
2
3
1
10.
10.10.
10.
REGOLAZIONE TERGIPAVIMENTO
REGOLAZIONE TERGIPAVIMENTOREGOLAZIONE TERGIPAVIMENTO
REGOLAZIONE TERGIPAVIMENTO
Durante la marcia la gomma posteriore deve lavorare leggermente piegata all’indietro in
modo uniforme su tutta la sua lunghezza di circa 5mm.
In caso di necessità per aumentare l’incurvatura della gomma sulla parte centrale, è
necessario inclinare all’indietro il corpo tergipavimento ruotando in senso antiorario il
registro (1). Per aumentare l’incurvatura della gomma sui lati del tergipavimento,
ruotare il registro (1) in senso orario.
Il tergipavimento deve essere regolato in altezza in funzione dell’usura delle gomme. Per
fare ciò ruotare il pomello (2) in senso orario (avvitare) per alzare il tergipavimento e in
senso antiorario (svitare) per abbassarlo.
Nota:
Nota:Nota:
Nota: Le ruotine destra e sinistra devono essere regolate della stessa quantità in modo
che il tergipavimento lavori parallelo al pavimento.
11.
11.11.
11.
MONTAGGIO CARTER OMNIA 42
MONTAGGIO CARTER OMNIA 42MONTAGGIO CARTER OMNIA 42
MONTAGGIO CARTER OMNIA 42
Per motivi di imballaggio i carter laterali del basamento della Omnia 42 sono forniti
smontati dalla macchina. Prima di eseguire le operazioni di montaggio assicurarsi che il
connettore batterie sia staccato. Procedere poi come descritto di seguito:
1.
Allentare i pomelli sul basamento
2.
Infilare i carter come indicato in figura
3.
Stringere i pomelli
