PREPARAZIONE DELLA MACCHINA
PREPARAZIONE DELLA MACCHINAPREPARAZIONE DELLA MACCHINA
PREPARAZIONE DELLA MACCHINA
1.
1.1.

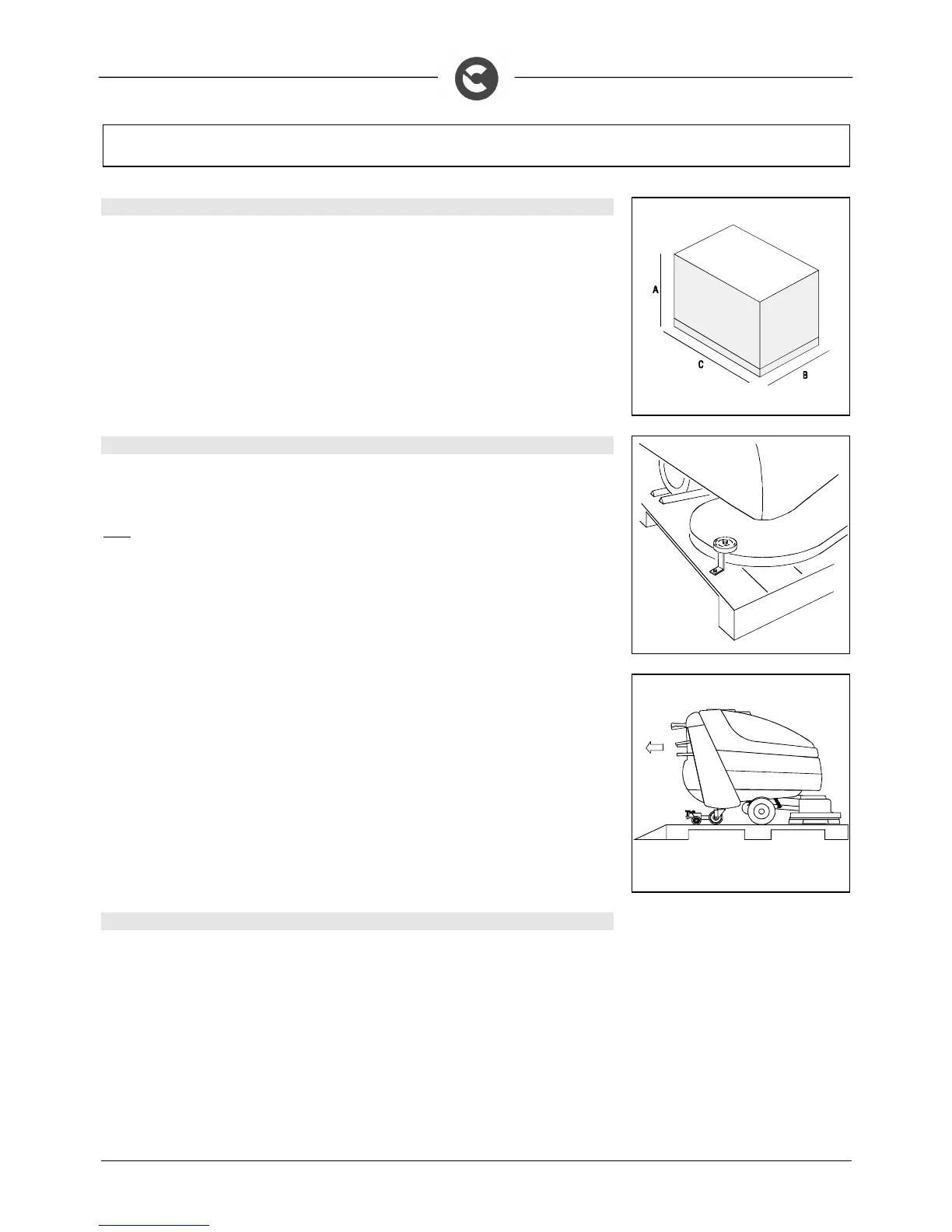

1. MOVIMENTAZIONE MACCHINA IMBALLATA
MOVIMENTAZIONE MACCHINA IMBALLATAMOVIMENTAZIONE MACCHINA IMBALLATA
MOVIMENTAZIONE MACCHINA IMBALLATA
La macchina è contenuta in uno specifico imballo provvisto di pedana per la
movimentazione con carrelli a forca. Non possono essere sovrapposti gli imballi.
La massa complessiva è di 277 kg per la OMNIA26, di 312 kg per la OMNIA32 e 327 kg
per la OMNIA42.
Le dimensioni dell’imballo sono:
A:
A: A:
A: 1260 mm
B:
B: B:
B: 1000 mm
C:
C: C:
C: 1740 mm
2.
2.2.
2. COME SBALLARE LA MACCHINA
COME SBALLARE LA MACCHINACOME SBALLARE LA MACCHINA
COME SBALLARE LA MACCHINA
1.
Togliere l’imballo esterno
2.
La macchina è fissata alla pedana con staffe metalliche
3.
Togliere tali staffe ed i cunei che bloccano le ruote
Nota
NotaNota
Nota Ricordarsi di ripristinare i fissaggi rimossi per togliere le staffe
4. Utilizzando un piano inclinato far scendere la macchina dalla pedana, spingendola in
retromarcia. Evitare colpi violenti al basamento
5.
Conservare la pedana e le staffe di ancoraggio per eventuali future esigenze di
trasporto
3.
3.3.
3. COLLEGAMENTO CAVO MOTORE TRAZIONE
COLLEGAMENTO CAVO MOTORE TRAZIONECOLLEGAMENTO CAVO MOTORE TRAZIONE
COLLEGAMENTO CAVO MOTORE TRAZIONE
Questa operazione deve essere eseguita da un tecnico del centro assistenza Comac.
