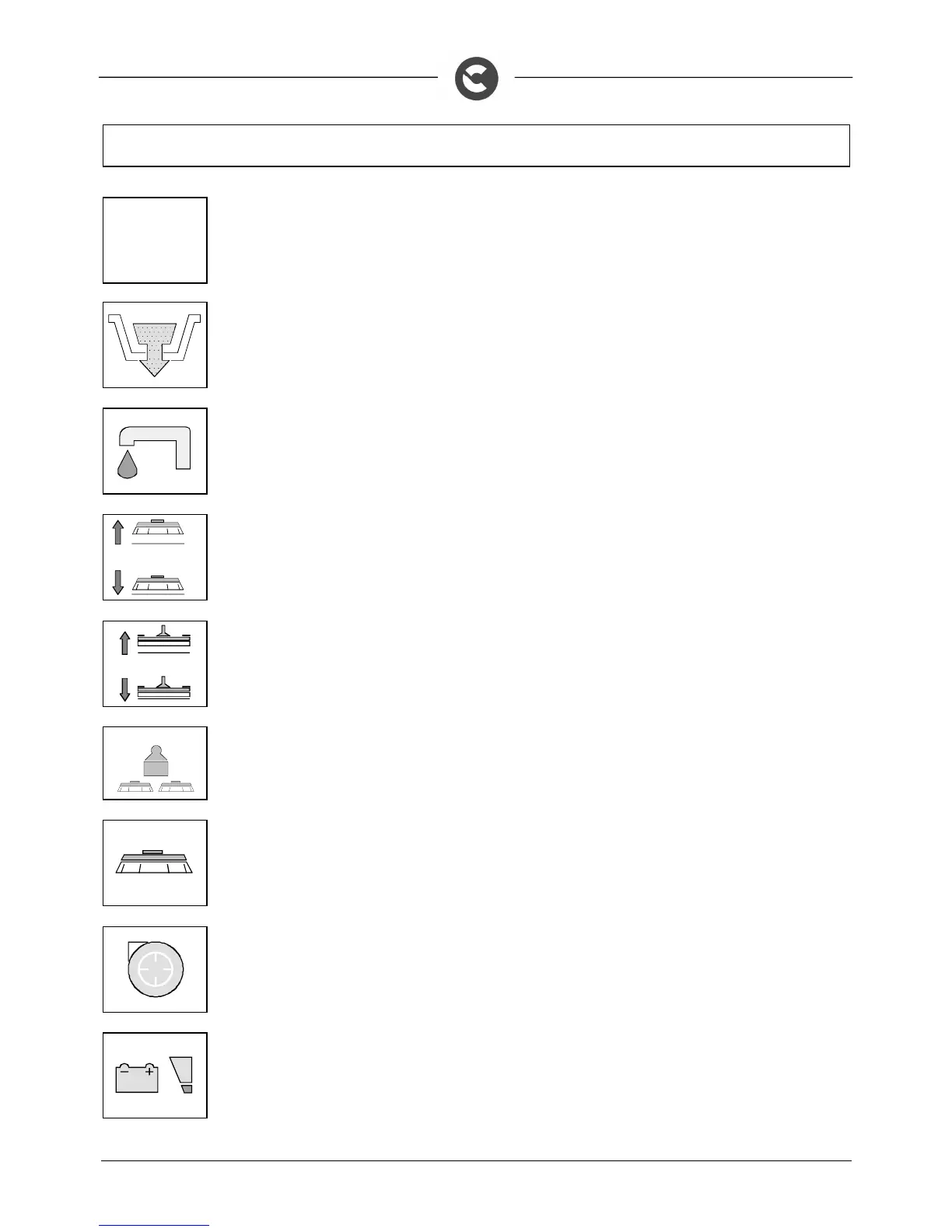

SYMBOLES SUR LA MACHINE
SYMBOLES SUR LA MACHINESYMBOLES SUR LA MACHINE
SYMBOLES SUR LA MACHINE
I / O
I / OI / O
I / O
Symbole d’indication de l’interrupteur général
Indication du tuyau de vidange du réservoir de récupération
Symbole du robinet
On l’utilise pour indiquer le levier du robinet
On l’utilise pour indiquer l’interrupteur de l’électrovanne
Symbole de monté-descente du carter des brosses
On l’utilise pour montrer le levier du monté-descente du carter des brosses
Symbole monté-descente du suceur
On l’utilise pour indiquer le levier du suceur
Symbole de la pression exercée sur les brosses
Symbole de la brosse
On l’utilise pour indiquer l’interrupteur du commande des brosses
Symbole du moteur d’aspiration
On l’utilise pour indiquer l’interrupteur du moteur d’aspiration
Symbole de niveau du charge des batteries
