Description programmations et fonctions boutons

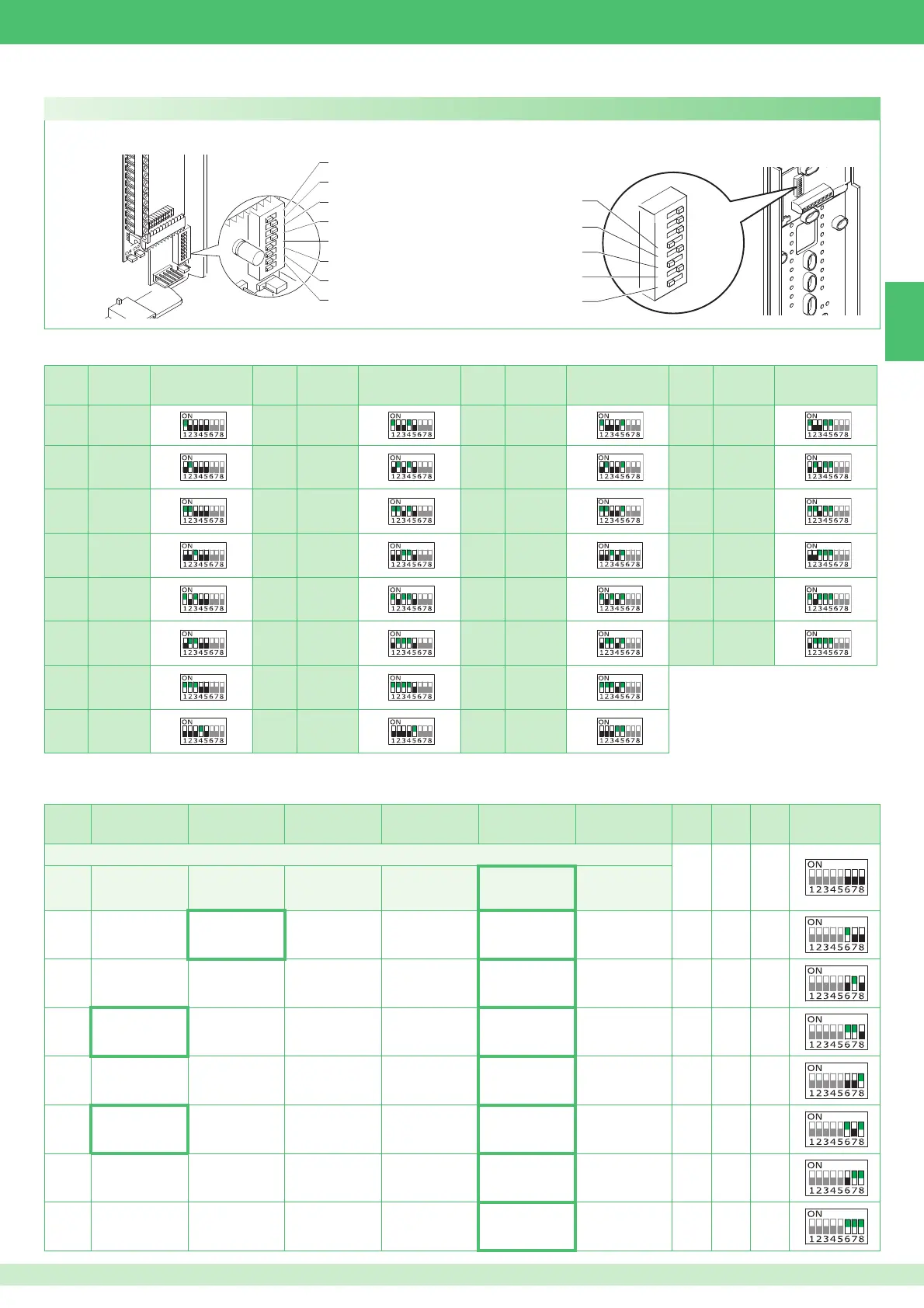

Programmation de l’étrier Art. 5714/K et combiné parlophonique Style Art. 2608
Les valeurs de S1-1, S1-2, S1-3, S1-4 et S1-5 définissent l’adresse d’appel de l’étrier et des combinés parlophoniques comme illustré par la table suivante.
Les valeurs de S1-6, S1-7 et S1-8 définissent le mode de fonctionnement du système Bravo Kit comme illustré par la table suivante.
¹ Pour l’appel intercommunicant deux usagers (entre combinés visiophoniques et/ou parlophoniques) programmer les 2 usagers sur des adresses
d’appel contigües (marquées par la même lettre AA…CC..OO dans le tableau de programmation des micro-interrupteurs, page 31).
Cod.
Intercom.
deux
usagers
S1 Cod.
Intercom.
deux
usagers
S1 Cod.
Intercom.
deux
usagers
S1 Cod.
Intercom.
deux
usagers
S1
1A 9E 17 I 25 M
2A 10 E 18 I 26 M
3B 11 F 19 J 27 N
4B 12 F 20 J 28 N
5C 13 G 21 K 29 O
6C 14 G 22 K 30 O
7D 15 H 23 L
8D 16 H 24 L
Position des micro-interrupteurs de l’étrier Art. 5714/K et du combiné parlophonique style Art. 2608. ► Sur les combinés parlophoniques
Art. 2608, Art. 2610 et Art. 2628 placer
les dips S1-6, S1-7, S1-8 sur OFF.
