Comelit 8173I - Instalação Do Art. 5701 de Embutir Ou Na Parede; Instalação das Fi Chas Opcionais Art. 5733 E Art. 5734

7272
PT
1
2
3
4
5
6
1
2
1
2
3
4
5
6
3 4
1
2
3
4
5
6
3
2
1
5
CV
4
CV
3
D
I
P
140-145 cm
115-125 cm
CV
4
CV
3
D
I
P
1 2 2B2A
1
2
3
4
5
6
10,2cm
11cm
14,4cm
8,1cm 1,4cm
1,4cm
1
1
2
2
3
1
1
2
3
2
1
3
4
5
6
3
4 5
2

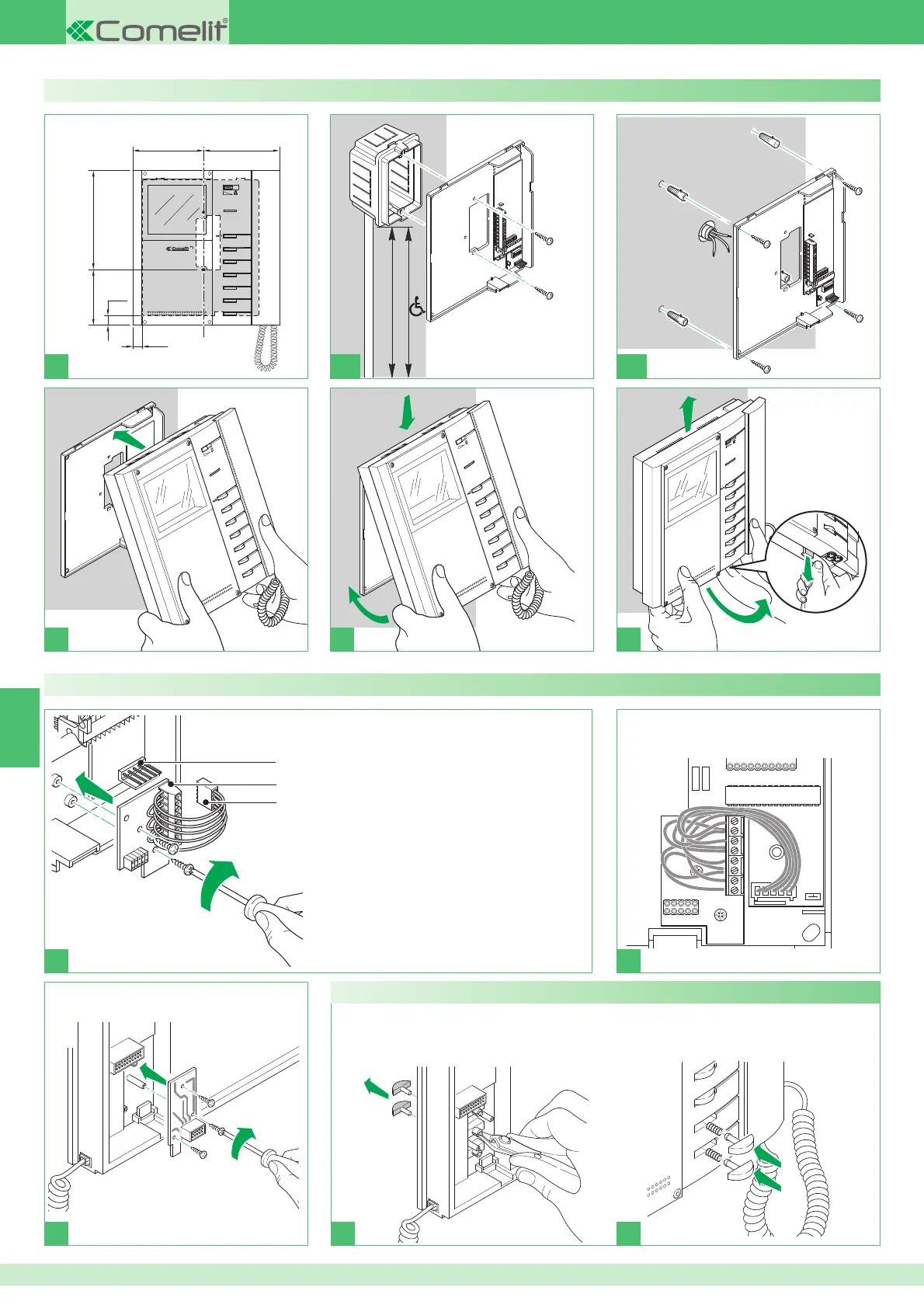

Instalação das fi chas opcionais art. 5733 e art. 5734
1 Conector macho suporte
2 Bateria de bornes:
NOTA Para utilizar os botões como contacto C.NO. (24
V-100 mA máx.) retirar o fi o para o conector do suporte e
libertar o respectivo comum.
P3 contacto botão 3 do monitor.
C3 contacto comum botão 3 do monitor. Comum principal
do suporte art. 5714/K (desligar o fi o para o conector do
suporte para libertar todos os contactos comuns).
P4 contacto botão 4 do monitor.
C4 contacto comum botão 4 do monitor.
+P5 contacto botão 5 do monitor para art. 5733. Entrada
positiva luz indicadora 5 para o art. 5734.
-C5 contacto comum botão 5 do monitor para o art. 5733.
Entrada negativa luz indicadora 5 para o art. 5734.
+P6 contacto botão 6 do monitor para o art. 5733. Entrada
positiva luz indicadora 6 para o art. 5734.
-C6 contacto comum botão 6 do monitor para o art. 5733.
Entrada negativa luz indicadora 6 para o art. 5734.
3 Conector fêmea art. 5733, art. 5734.
Instalação do art. 5701 de embutir ou na parede
Apenas para a fi cha opcional art. 5734
► Cortar e remover os botões 5 e 6 do
monitor
► Introduzir os botões transparentes
fornecidos na embalagem do artigo
na posição dos botões 5 e 6.
► Colocar os fi os entre a fi cha e o
suporte
