2828
FR
1
2
3
4
5
6
1
2
1
2
3
4
5
6
3 4
1
2
3
4
5
6
3
2
1
5
CV
4
CV
3
D
I
P
140-145 cm
115-125 cm
CV
4
CV
3
D
I
P
1 2 2B2A
1
2
3
4
5
6
10,2cm
11cm
14,4cm
8,1cm 1,4cm
1,4cm
1
1
2
2
3
1
1
2
3
2
1
3
4
5
6
3
4 5
2

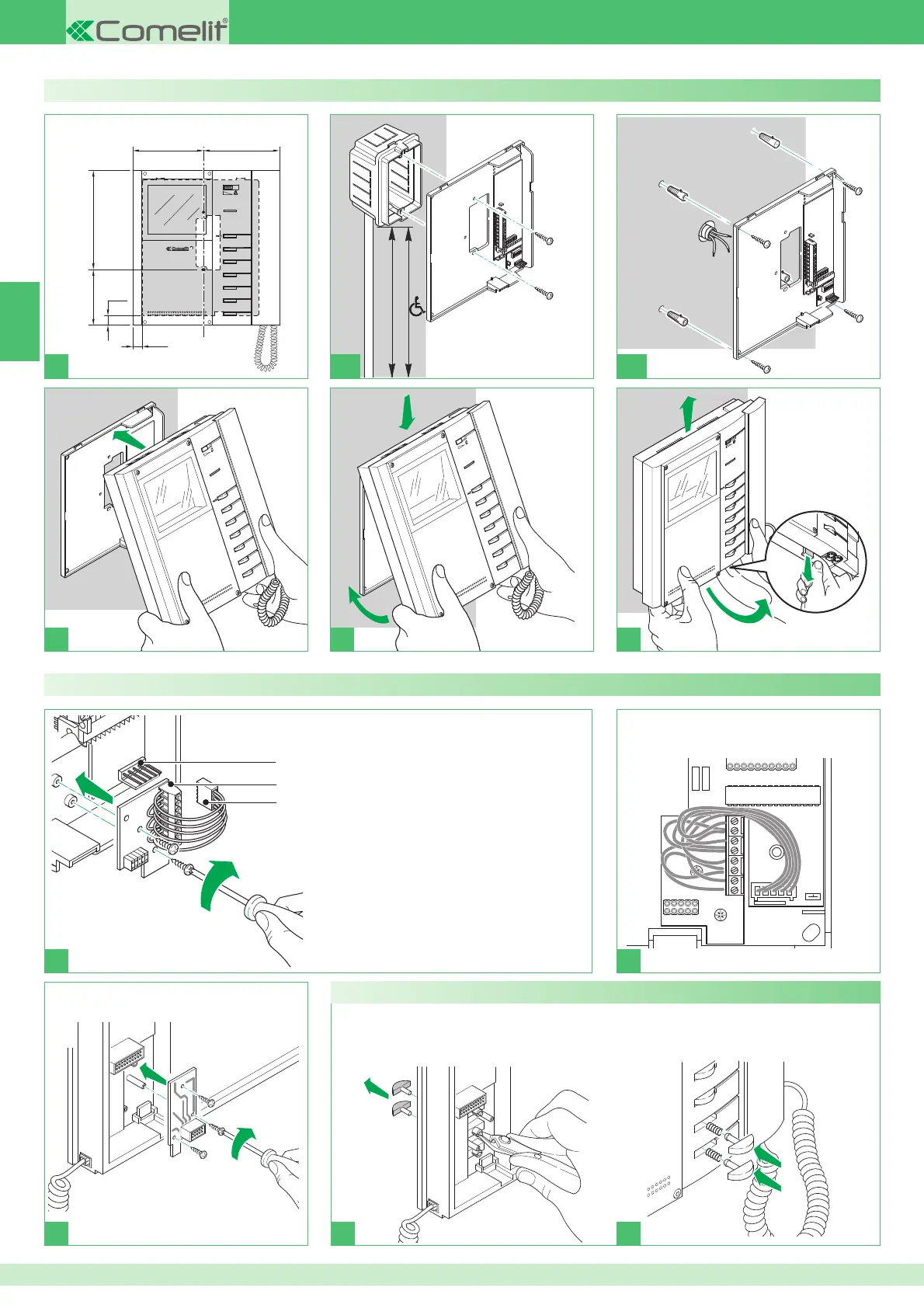

Installation carte option Art. 5733, Art. 5734
1 Connecteur mâle étrier
2 Bornier :
REMARQUE : Pour utiliser les boutons comme contact
C.NO. (24V-100mA max), enlevez le l vers le connecteur
étrier et libérer le commun correspondant.
P3 : contact bouton 3 du moniteur
C3 : contact commun bouton 3 du moniteur. Commun
principal d’étrier Art. 5714/K (déconnecter le l vers le
connecteur étrier pour libérer tous les contacts communs)
P4 : contact bouton 4 du moniteur
C4 : contact commun bouton 4 du moniteur
+P5 : contact bouton 5 du moniteur pour Art. 5733. Entrée
positive Led 5 pour Art. 5734.
-C5 : contact commun bouton 5 du moniteur pour Art. 5733.
Entrée négative Led 5 pour Art. 5734.
+P6 : contact bouton 6 du moniteur pour Art. 5733. Entrée
positive Led 6 pour Art. 5734.
-C6 : contact commun bouton 6 du moniteur pour Art. 5733.
Entrée négative Led 6 pour Art. 5734.
3 Connecteur femelle Art. 5733 ou Art. 5734.
Installation Art. 5701 encastrée ou en saillie
Uniquement pour carte optionnelle Art. 5734
Couper et retirer les boutons 5 et 6 du
moniteur
Installer les boutons transparents
fournis avec l’emballage de l’article
dans les positions des boutons 5 et 6.
Placer les ls entre la carte et l’étrier.
