Comelit 8173I - Postos Internos; Art. 5701; Art. 5714;K

7171
PT
9
1
2
3
4
5
6
3
4
2
1
5
6
7
8
1
2
6
2
1
3
5
1 2 3 4
ON
5 6 7 8
DIP
4
7

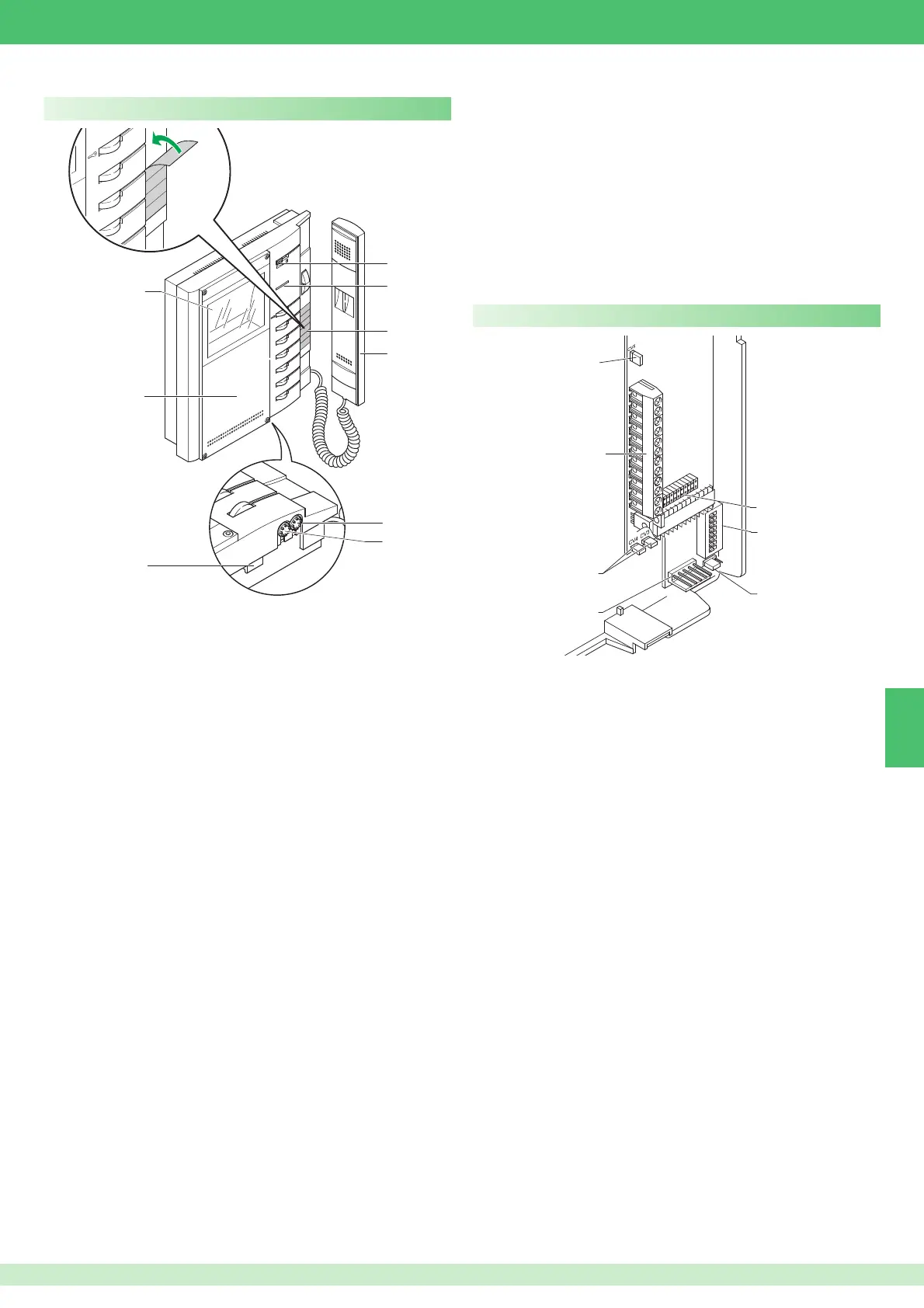

Postos internos
Art. 5701
Características técnicas do monitor a preto e branco art. 5701
1 Regulação do volume de chamada/selector da função privacidade
(por serviço privacidade entende-se a exclusão da chamada do posto
exterior e de telefones intercomunicadores e vídeo-intercomunicadores.
A activação da função privacidade é evidenciada pelo aparecimento
de um indicador vermelho ao lado do selector).
O utilizador pode seleccionar o som do monitor, como descrito na
página 76.
2 Luz indicadora (acende em função da confi guração seleccionada).
3 Etiqueta para memorizar os botões na qual é possível indicar a função
dos botões.
4 Auscultador do monitor (levantar o auscultador para iniciar a
comunicação).
5 Manípulo de regulação da luminosidade (rodar para a direita para
aumentar a luminosidade).
6 Manípulo de regulação da intensidade da cor (rodar no sentido dos
ponteiros do relógio para aumentar o valor).
7 Gancho de fixação
8 Painel frontal de série personalizável com o kit de personalização art.
5727.
9 Ecrã 4” preto e branco.
Art. 5714/K
1 Conector suporte-monitor.
2 S1 Dip switch programação dos endereços dos utilizadores.
3 JP1 Comutador de derivação para programar o suporte como principal
ou secundário (consultar pág. 76).
4 CN1 Conector para fichas opcionais art. 5733, art. 5734.
5 CV3 CV4 Comutador de derivação para libertar o botão 1 (contacto C.
NO. 24 V- 100 mA máx).
6 Bateria de bornes de ligação da instalação:
+ - Bornes para ligação com o art. 1207/B ou 1212/B
L L Bornes para ligação à linha bus.
CFP CFP Entrada chamada de andar local.
P1 C1 Contactos para o Botão 1 utilizado para diversos usos.
Para obter um contacto C.NO. (24 V-100 mA máx.) retirar os
comutadores de derivação CV3 e CV4.
+S -S Bornes para dispositivo de repetição de chamada.
Luz indicadora + Luz indicadora - Bornes de entrada da luz
indicadora para vários usos.
7 CV5 Comutador de derivação fecho vídeo.
Descrição dos botões:
A Botão de abertura da porta.
P1 Botão disponível de série, utilizável para vários usos (contacto C.NO. 1
A máx.) segundo a necessidade da instalação; removendo CV3 e CV4
como indicado na variante BK/PI na pág. 97.
P2 Botão disponível de série.
P3 P4 Botões opcionais (utilizando a fi cha art. 5733 ou art. 5734) para
activar funções suplementares.
P5 P6 Botões opcionais (utilizando a fi cha art. 5733) ou luz indicadora
opcional (utilizando a fi cha art. 5734) disponível para várias funções.
É possível utilizar na mesma unidade familiar até ao máximo de 3
monitores.
