Commodore PC 20 - Pin Definitions for Parallel Port (Centronics)

55

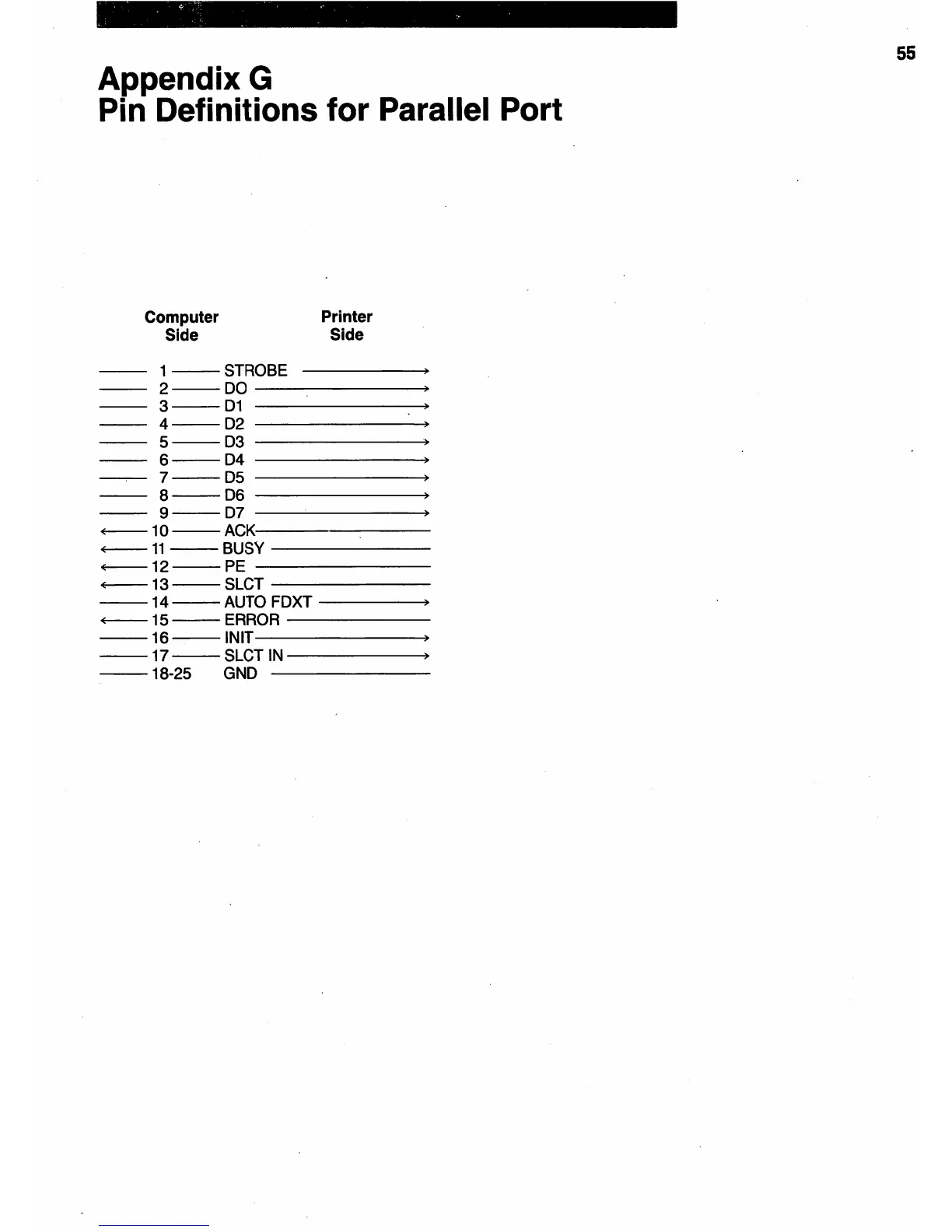

Appendix G
Pin Definitions for Parallel Port
computer Printer
Side Side
-- 1 -- STROBE
-- 2-- 00 -------->
-- 3-- 01 ----------+
-- 4-- 02 ----------+
-- 5-- 03 ---------'>
-- 6-- 04 ----------+
-, - 7-- 05 ----------+
-- 8-- 06 ----------+
-- 9-- 07 -~--------+
-10--ACK------
-11--BUSY ------
-12--PE ------
-13--SLCT ------
--14--AUTO FOXT -----+
-15--ERROR -----
--16--INIT----------+
--17-- SLCT IN ---------+
--18-25 GNO ------
