1. Conexiones
Los impulsos eléctricos generados por
el Compex se transmiten a los músculos
a través de unos electrodos autoadhesivos.
La elección del tamaño, la conexión y la
colocación correcta de dichos electrodos
son determinantes para garantizar una
estimulación cómoda y eficaz. Por consi-
guiente, hay que conceder a estos aspectos
una atención especial. Para ello – y para
conocer también las posiciones del cuerpo
para la estimulación recomendadas –
remítase a los dibujos y pictogramas que
figuran en el póster, así como en la “Tabla
de colocación de los electrodos y de posición
del cuerpo para la estimulación” del capítulo
VII. Las aplicaciones específicas agrupadas
en el capítulo VI le facilitan también valiosa
información al respecto.
en la toma del estimulador:
azul = canal 1 amarillo = canal 3
verde = canal 2 rojo = canal 4
Es importante que los electrodos estén bien
fijados a los conectores de los cables; para
ello presione con fuerza el conector sobre
el electrodo hasta que se oiga un doble “clic”.
Conexión del cargador
El Compex tiene una gran autonomía,
ya que funciona gracias a unas baterías
recargables. Para recargarlas, utilice el
cargador que se entrega con su aparato
que deberá conectar a la parte anterior
del aparato y enchufe el cargador a la
corriente eléctrica
Es obligatorio haber desconectado
previamente los cables para el uso
del cargador del aparato.
Antes de utilizar por vez primera su
estimulador, le aconsejamos encareci-
damente que lleve a cabo una carga
completa de la batería, con objeto de
incrementar su autonomía y prolongar
su duración.
2. Ajustes preliminares del
idioma, del contraste y del
volumen
Antes de utilizar el aparato por
primera vez, se debe seleccionar el
idioma entre las opciones que
aparecen en la pantalla. Proceder tal
como se explica a continuación.
Después, para conseguir una
estimulación confortable, el Compex
le da la posibilidad de proceder a un
determinado número de ajustes
(selección del idioma, ajuste del
contraste de la pantalla y regulación
del volumen del sonido).
III. MODO DE EMPLEO
Antes de utilizarlo, se aconseja inicio atentamente las contraindicaciones y las medi-
das de seguridad que figuran al inicio del presente manual (capítulo I: “Adverten-
cias”), puesto que este potente aparato no es ningún juguete!
1a Tomas de corriente para los cuatro cables
de electrodos
1b Toma para el cargador de la batería
Conexión de los electrodos y
de los cables
Los cables de electrodos se conectan
al estimulador por medio de las tomas
de corriente situadas en la parte ante-
rior del aparato.
Se pueden conectar de forma simul-
tánea cuatro cables a los cuatro canales
del aparato.
Para una utilización más cómoda y una
mejor identificación de los cuatro
canales, le aconsejamos respetar el
color de los cables de los electrodos
Cargadores: Los únicos cargadores
utilizados para cargar las baterías
llevan las siguientes referencias:
Type TR503-02-E-133A03
Input 90-264 VAC / 47-63Hz / 0.5A max.
Output 9V / 400mA / 6W
Type TR1509-06-E-133A03
Input 90-264 VAC / 47-63Hz / 0.5A max.
Output 9V / 1.4A / 15W
Type TR503-02-E-133A03
Input 90-264 VAC / 47-63Hz / 0.5A max.
Output 9V / 400mA / 6W
Type TR1509-06-E-133A03
Input 90-264 VAC / 47-63Hz / 0.5A max.
Output 9V / 1.4A / 15W
Type TR503-02-E-133A03
Input 90-264 VAC / 47-63Hz / 0.5A max.
Output 9V / 400mA / 6W
Type TR1509-06-E-133A03
Input 90-264 VAC / 47-63Hz / 0.5A max.
Output 9V / 1.4A / 15W
60601-1. Sigue, así mismo, la norma
relativa a la compatibilidad electromagné-
tica IEC 60601-1-2 y la norma de las
reglas particulares de seguridad para
estimuladores de nervios y músculos
IEC 60601-2-10.
Las normas internacionales vigentes
(IEC 60601-2-10 AM1 2001) exigen una
advertencia referente a la aplicación
de los electrodos en el tórax (se incre-
menta el riesgo de fibrilación cardiaca).
Directiva 2002/96/CEE sobre residuos
de aparatos eléctricos y electrónicos
(RAEE).
9. Patente
Electrodo snap: Patente en proceso
de depósito.
10. Símbolos normalizados
Atención: en ciertas condiciones,
el valor eficaz de los impulsos
puede superar 10mA o 10V. Por favor
siga escrupulosamente las informaciones
proporcionadas en este manual.
El Compex es un aparato de clase
II con fuente de alimentación
interna, con partes aplicadas de tipo BF.
Sobre residuos de aparatos eléc-
tricos y electrónicos (RAEE).
El botón “Encendido/Apagado”
es multifuncional:
Funciones N° de símbolo (según CEI 878)
Encendido/Apagado
(dos posiciones estables) 01-03
Espera o estado preparatorio
para una parte del aparato 01-06
Apagado 01-10
11. Características técnicas
Generalidades
Alimentación: Baterías níquel-metal
hídrido (NIMH) recargable (4,8 V ª
1200 mA/h).
USA
UK
Neuroestimulación
Todas las especificaciones eléctricas se
dan para una carga comprendida entre
500 y 1000 ohmios por canal.
Salidas: cuatro canales independientes
regulables individualmente, aislados uno de
otro eléctricamente y de la tierra
Forma de los impulsos: rectangular; corriente
constante compensada, para excluir cualquier
componente de corriente continua, evitando
así, la polarización residual de la piel
Corriente máxima de un impulso: 80 miliamperios
Paso de incremento de la intensidad:
– Ajuste manual de la intensidad de estimulación:
0-444 (energía)
– Paso mínimo: 0.5 mA
Duración de un impulso: 50 a 400 microsegundos
Carga eléctrica máxima por impulso:
80 microculombios (2 x 40 µC compensado)
Tiempo de subida típico de un impulso:
3 microsegundos (entre el 20 y el 80% de la
corriente máxima)
Frecuencia de los impulsos: 1 a 150 Hertz
Español
261
Español
260
EUROPA

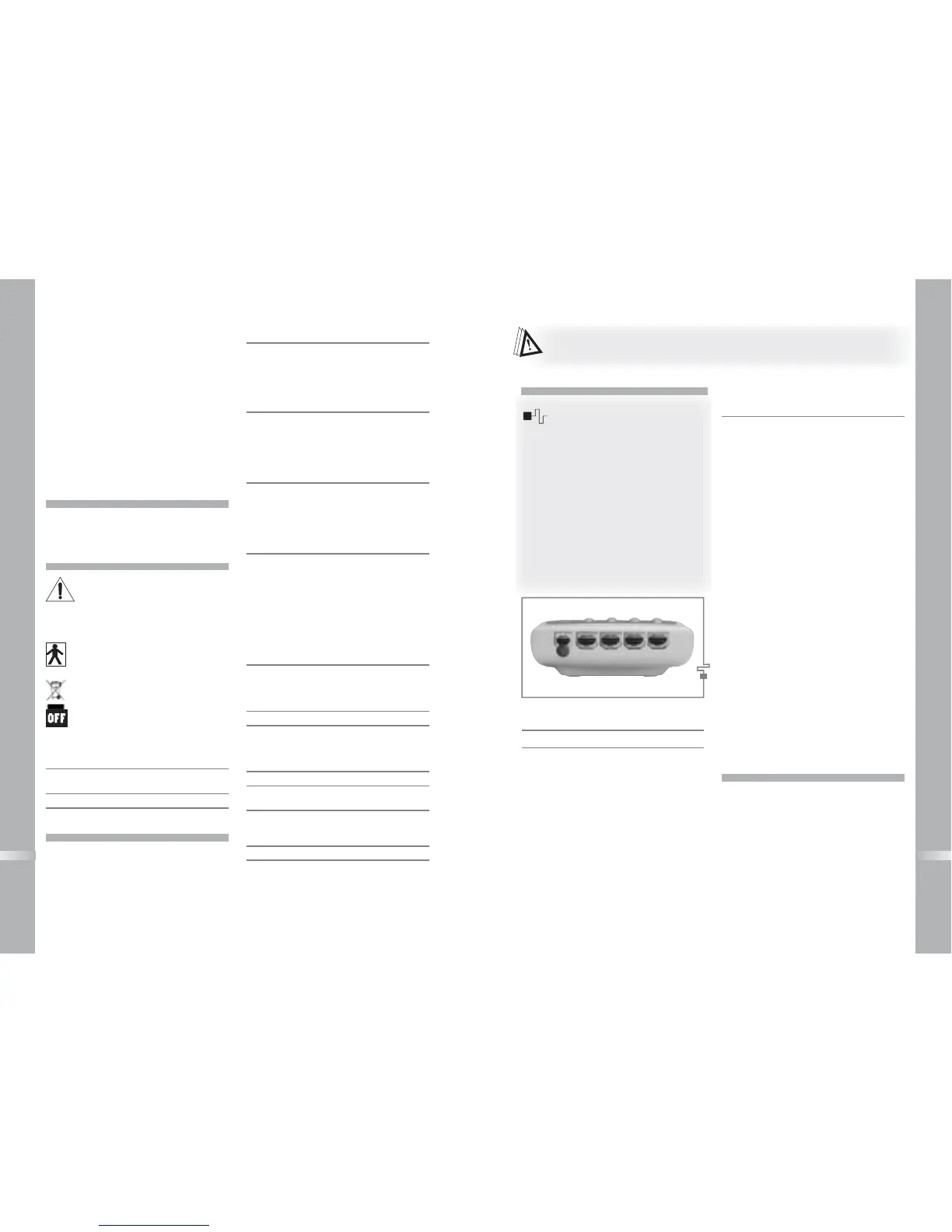

Fig.1 – Parte anterior del aparato
1a 1a
1b
1a
1a
