1. Branchements

Les impulsions électriques générées

par le Compex sont transmises aux

nerfs par des électrodes autocollantes. Le

choix de la taille, le branchement et le posi-

tionnement correct de ces électrodes sont

déterminants pour assurer une stimulation

efficace et confortable. Il y a donc lieu d’y

apporter un soin particulier. Pour ce faire –

et pour connaître également les positions

de stimulation recommandées – reportez-

vous aux dessins et pictogrammes figurant

sur le poster ainsi qu’au “Tableau de place-

ments des électrodes et positions du corps”

du chapitre VII. Les applications spécifiques

regroupées au chapitre VI vous donnent

également de précieuses informations à ce

sujet.

des prises du stimulateur :

bleu = canal 1 jaune = canal 3

vert = canal 2 rouge = canal 4

Il est important de bien fixer les électrodes

aux connecteurs des câbles ; pour ce faire,

pressez fortement le connecteur sur

l'électrode jusqu'à ce qu'un double “clic”

se fasse entendre.

Branchement du chargeur

Le Compex jouit d’une grande indé-

pendance, car il fonctionne grâce à

des accumulateurs rechargeables.

Pour les recharger, branchez le char-

geur livré avec votre appareil sur l’avant

du stimulateur, puis introduisez le

chargeur dans une prise électrique.

Il est impératif de déconnecter préa-

lablement les câbles d’électrodes de

l’appareil.

Avant la première utilisation de votre

stimulateur, il est vivement conseillé

d'effectuer une charge complète de la

batterie, afin d'en améliorer l'autonomie

et de prolonger sa durée de vie.

2. Réglages préliminaires

de la langue, du contraste

et du volume

Lors de la première mise en marche

de l’appareil, vous devez choisir la

langue de fonctionnement de l’appareil

qui s’affiche sur l’écran d’options.

Pour savoir comment procéder, voir

ci-dessous.

Par la suite, pour un maximum de

confort, le Compex offre la possibilité

de procéder à un certain nombre de

réglages (choix de la langue, ajuste-

ment du contraste de l’écran et réglage

du volume du son).

III. MODE D’EMPLOI

Avant toute utilisation, il est vivement conseillé de prendre attentivement connaissance

des contre-indications et mesures de sécurité présentées au début de ce manuel

(chapitre I : “Avertissements”), car ce puissant appareil n’est ni un jouet ni un gadget !

1a Prises pour les quatre câbles d’électrodes

1b Prise pour le chargeur du bloc d'accumulateurs

Branchement des électrodes

et des câbles

Les câbles d’électrodes sont connectés

au stimulateur via les prises situées

sur l’avant de l’appareil.

Quatre câbles peuvent être branchés

simultanément sur les quatre canaux

de l’appareil. Pour une utilisation

plus aisée et une meilleure identifica-

tion des quatre canaux, nous vous

conseillons de respecter les couleurs

à la fois des câbles d’électrodes et

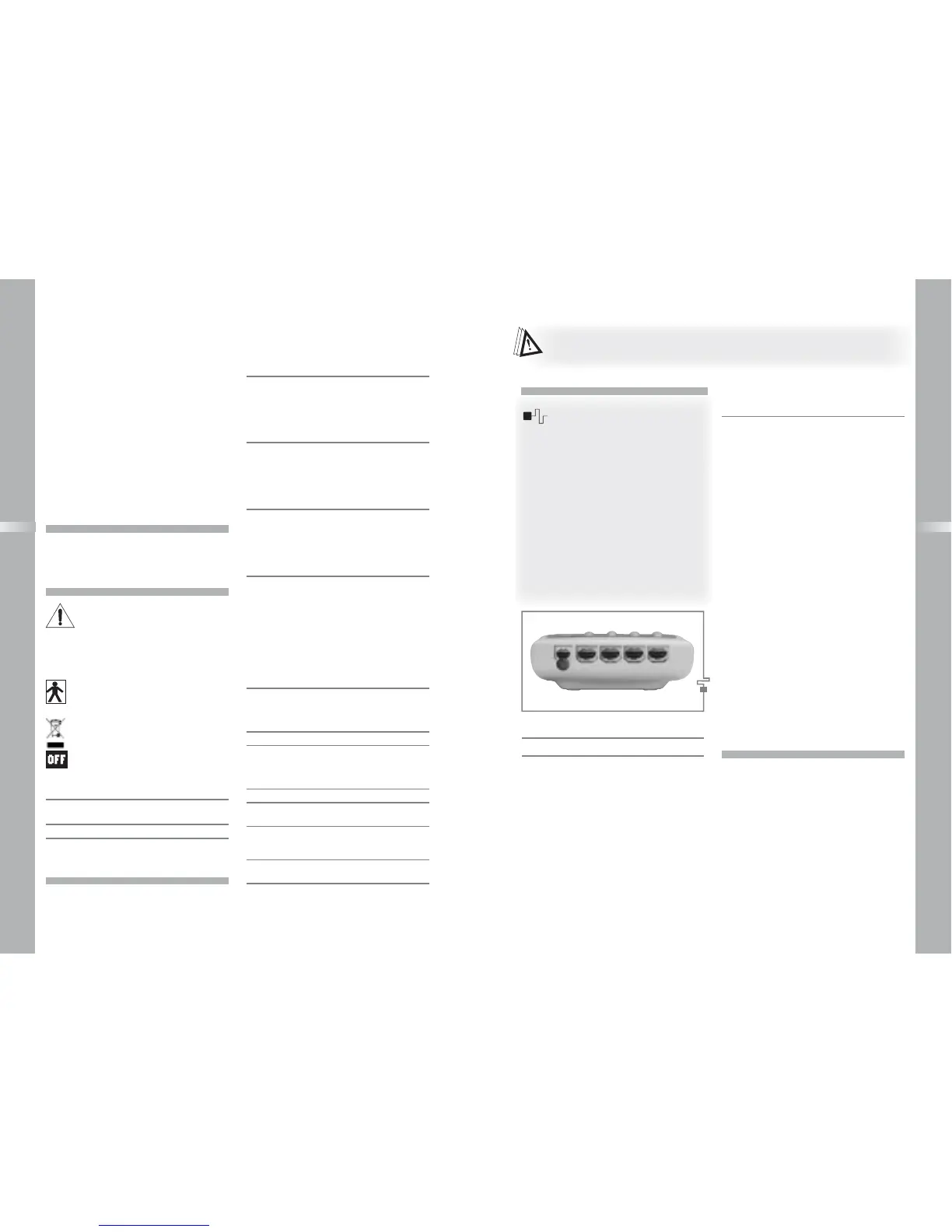

Fig.1 – Avant de l’appareil

1a 1a

L'appareil est conforme à la norme sur

les règles générales de sécurité des

appareils électromédicaux IEC 60601-

1. Il suit également la norme sur la

compatibilité électromagnétique IEC

60601-1-2 et la norme des règles parti-

culières de sécurité pour stimulateurs

de nerfs et de muscles IEC 60601-2-10.

Les normes internationales en vigueur

(IEC 60601-2-10 AM1 2001) imposent

une mise en garde relative à l’applica-

tion des électrodes au niveau du thorax

(risque de fibrillation cardiaque accru).

Directive 2002/96/CEE Déchets d’équi-

pements électriques et électroniques

(DEEE).

9. Patent

Électrode à snap : Brevet en cours de

dépôt.

10. Symboles normalisés

Attention: dans certaines

conditions, la valeur efficace

des impulsions de stimulation peut

dépasser 10 mA ou 10 V. Veuillez

respecter scrupuleusement les infor-

mations données dans ce manuel.

Le Compex est un appareil de

classe II à source électrique interne

avec parties appliquées de type BF.

Déchets d’équipements électriques

et électroniques (DEEE).

La touche “Marche/Arrêt” est

une touche multifonctions:

Fonctions N° de symbole (selon CEI 878)

Marche/Arrêt (deux positions stables) 01-03

Attente ou état préparatoire pour

une partie d'appareil 01-06

Arrêt (mise hors service) 01-10

11. Caractéristiques

techniques

Généralités

Alimentation : Accumulateur nickel-

Neurostimulation

Toutes les spécifications électriques

sont données pour une charge

comprise entre 500 et 1000 ohms par

canal.

Sorties : Quatre canaux indépendants réglables

individuellement, isolés électriquement l'un de

l'autre et de la terre

Forme des impulsions : Rectangulaire; courant

constant compensé, de manière à exclure

toute composante de courant continu pour

éviter une polarisation résiduelle de la peau

Courant maximal d’une impulsion : 80 milliampères

Pas d’incrémentation de l’intensité :

– Réglage manuel de l’intensité de stimulation :

0-444 (énergie)

– Pas minimal: 0.5 mA

Durée d’une impulsion : 50 à 400 microsecondes

Quantité d'électricité maximale par impulsion :

80 microcoulombs (2 x 40 µC compensé)

Temps de montée typique d'une impulsion :

3 microsecondes (entre 20 et 80% du courant

maximal)

Fréquence des impulsions :

1 à 150 Hertz

111

Français

110

Français

métal hydride (NIMH) rechargeable

(4,8 V ª 1200 mA/h).

Chargeurs: Les seuls chargeurs utilisés

pour la recharge des batteries accumu-

lateurs portent les références suivantes :

Type TR503-02-E-133A03
