Conel FLOW CUT BOX - Page 119

Za přepážkou
Sprchovánádobapřipojena
Poplach = 140 mm
On = 120 mm
O=45mm

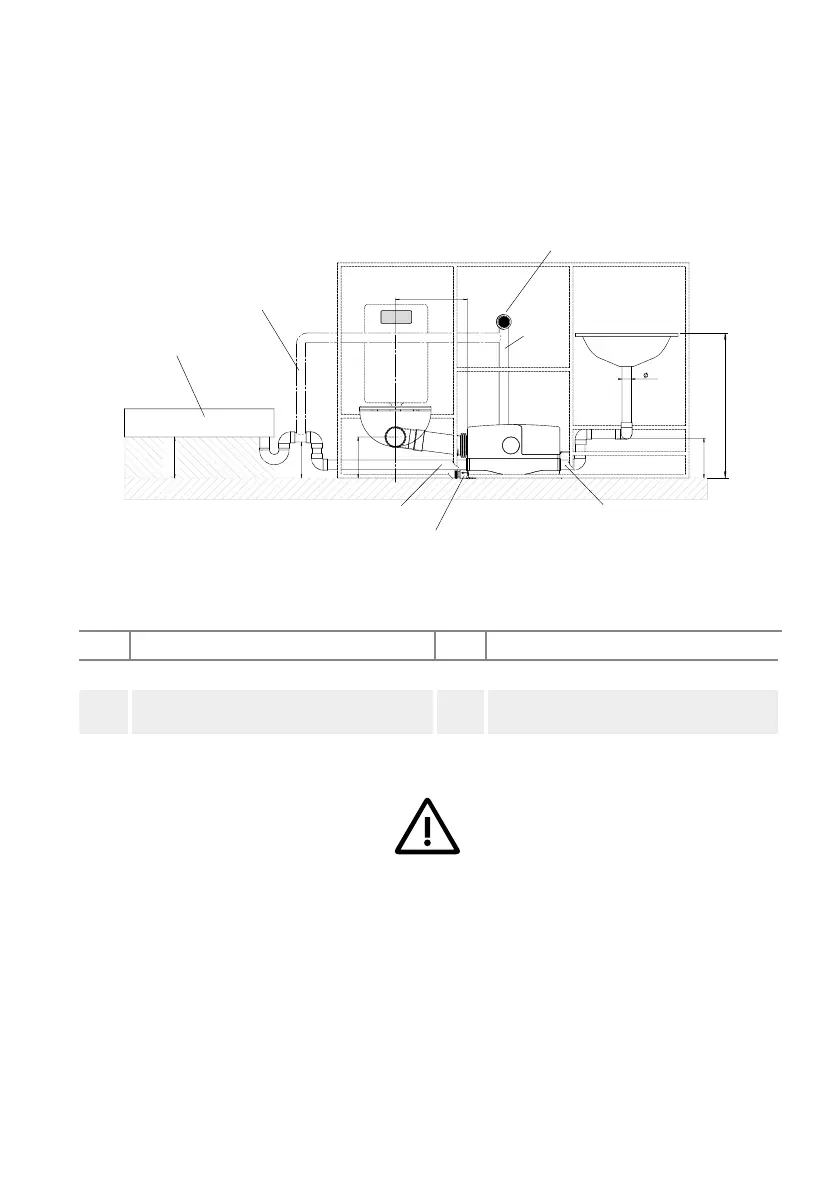

Obrázek 14 (2)
Poz. Popis Poz. Popis
1
OdnímatelnýpanelKBN:ALPRO
4
Sprchová nádoba
2
Rámpřepážky
5
Možnostsesekundárnímodvzdušňova-
cím potrubím
3
OdvzdušňovacívložkaKBN:ABSVIS
6
Venlvypouštěcíklapky
V souladu s DIN 1986-100 musí být dolní úroveň vstupních vedení z malých umyvadel a
sprchových nádob v minimální výšce 180 mm.
Tak je zajištěno, že může vstupní vedení vést v přirozeném sklonu a nedochází ke
zpětnému oplachu.
MAX. 130
MIN. 500
167
180
850
MIN. 190
MAX. 350
50
MIN. 220
MIN. 180
MIN. 180
220
3
4
DN 50
DN 50 DN 50
2%
6
5
MIN. 600
1
MIN. 450
2
MAX. 800
MAX. 800
119
