Conel FLOW CUT BOX - Aufstellung;Einbau; Bei Bodenaufstellung

8.
Aufstellung/Einbau
ACHTUNG! Die relevanten Normen sind zu beachten!
Bei Einsatz unterhalb der Rückstau-Ebene:
/ Druckleitung mit einer Schleife über die Rückstauebene führen.
/ Liegt die Sole der Rückstauschleife mehr als 5 m oberhalb der Hebeanlage, ist ein zusätzliches
Rückschlagvenleinzubauen.
/ Absperrschieber vorsehen.
/ Jeder Entwässerungsgegenstand muss mit einem Geruchsverschluss versehen sein.
BeachtenSieauchdieEinbaumaße(Abschni18,Seite22-23,Abbildung14).
8.1
Bei Bodenaufstellung
ACHTUNG!
/ Aufstellung muss frostsicher und auf ebenem Boden erfolgen.
Anschluss der Druckleitung
/ Druckleitung aus PVC mit Außendurchmesser 25 mm, 32 mm verwenden.
/ Rohrvonaußenca.16mmindieGummimueschieben(beiBedarfGleitmielverwenden)und
vonaußenmitdervorhandenenSchlauchschellexieren.
Abbildung 1
Posion Rückschlagvenl
A = Pfeil zeigt Fließrichtung.
C=PfeilzeigtrichgeLagederKlappe.

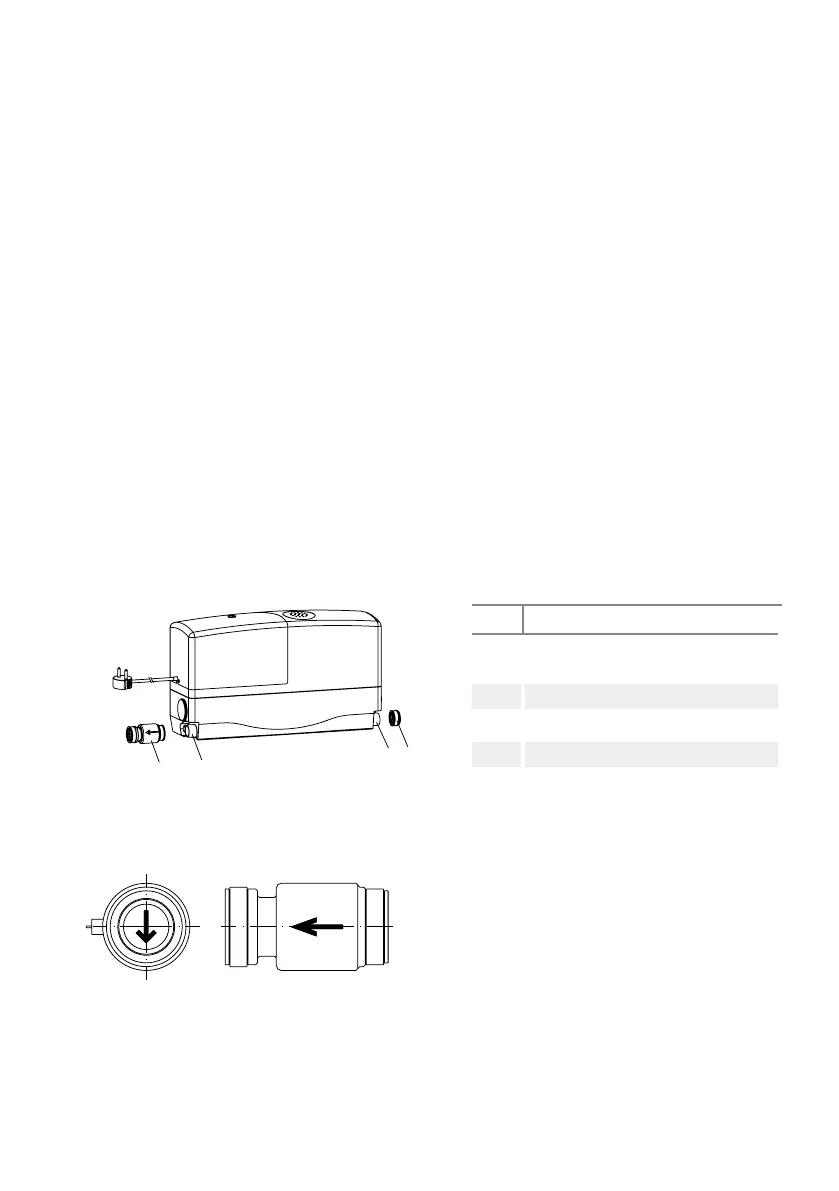

Abbildung 2
1
2
3
4
AC
Pos Benennung
1
Druckleitungsanschluss
Rückschlagvenl
2
Druckleitungsanschluss (rechts)
3
Druckleitungsanschluss (links)
4
Verschlusskappe
1
2
3
4
AC
13
