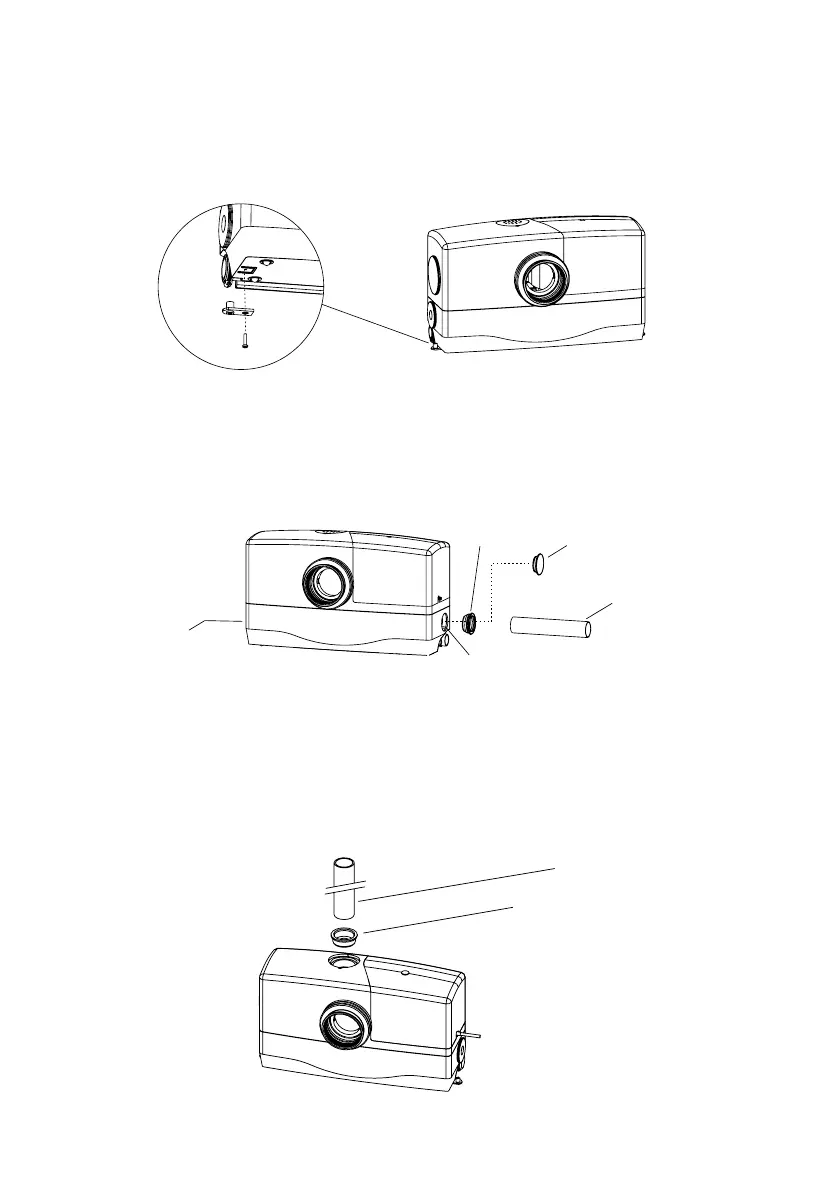

Arögzítőkonzolokfelszerelése.
Azátemelőegységetbiztonságosanahelyéntartja,mégelárasztáseseténis
1.Tegyeazátemelőegységetakívánttelepítésihelyre.
2.Erősítseakészüléketatalajhozakonzoloksegítségével.
3. ábra
Oldalsó beömlőnyílások Na 50
1.Vegyekiadugót(1)amegfelelőNa50beömlőcsatlakozóból,szabaddátéveabeszereltgumitömí-
tést(2)
2.NyomjaazNa50tápvezetéket(3)kb.16mm-reagumitömítésbe(szükségeseténhasználjon
kenőanyagot).
4. ábra
Külön légtelenítő vezeték
1.Aszagszempontjábólérzékenyalkalmazásokesetén,példáulorvosirendelőkben,akészülék
légtelenítővezetékétatetőfölékellkivezetni.
2.Vegyeleaszűrőfedeletésvegyekiaszénszűrőt(lásda139.oldalona10.ábrát.
3. Nyomjaalégtelenítővezetéketagumitömítésbe(szükségeseténhasználjonkenőanyagot).
5. ábra
DN 50
DN 50
1
2
3
DN 50
DN 50
1
2
3
DN 50
DN 50
1
2
3
Na50légtelenítőcső
Tömítés
