Conel FLOW CUT BOX - Page 71

Derrière une cloison
Bacdedoucheraccordé
Alarme = 140 mm
Marche = 120 mm
Arrêt=45mm

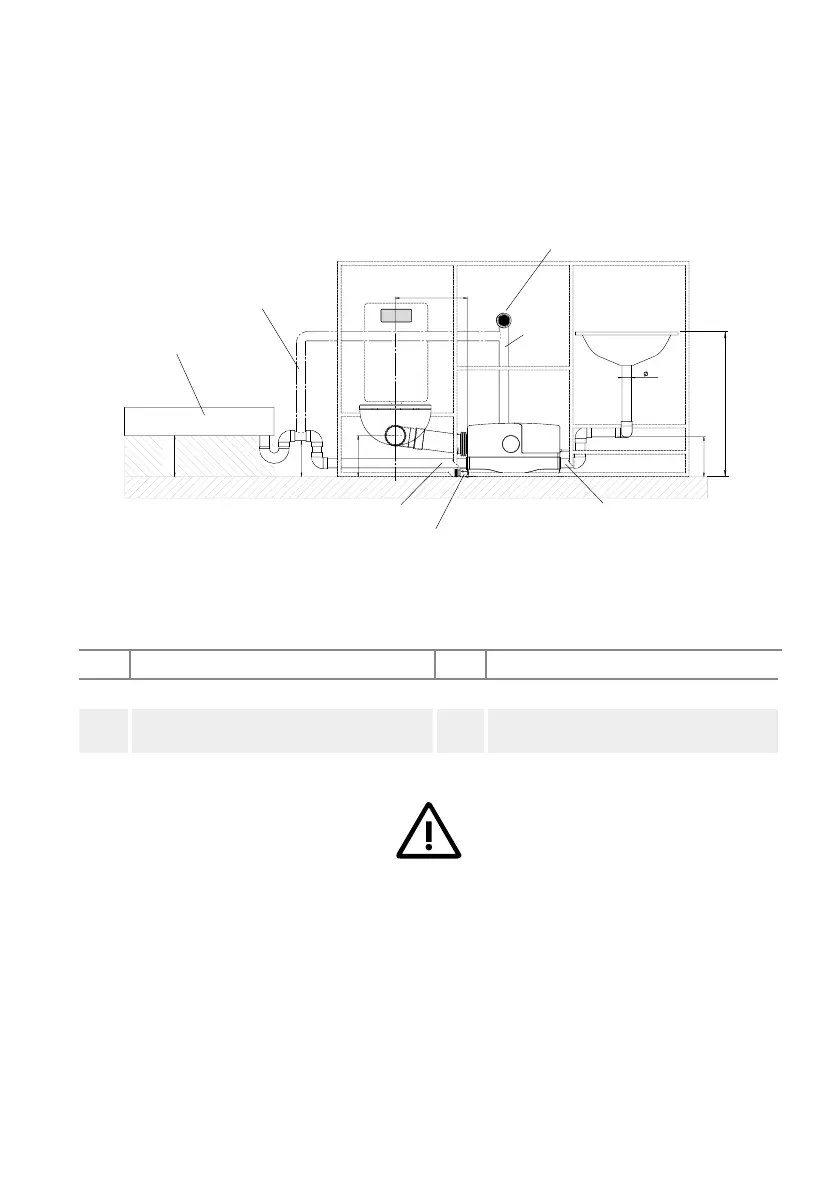

Illustraon14(2)
Pos. Descripon Pos. Descripon
1
Panneau amovible KBN : ALPRO
4
Bac de douche
2
Cadre de cloison
5
Opondeconduited'aéraonsecon-
daire
3
InsertdevenlaonKBN:ABSVIS
6
Valveàclapetderefoulement
Conformément à DIN 1986 - 100, le niveau inférieur des conduites d'entrée de lavabos et bacs de
douche doit s'élever à une hauteur minimale de 180 mm.
Cela garant que la conduite d'entrée peut avoir une inclinaison totalement naturelle et empêche
tout ressac.
MAX. 130
MIN. 500
167
180
850
MIN. 190
MAX. 350
50
MIN. 220
MIN. 180
MIN. 180
220
3
4
DN 50
DN 50 DN 50
2%
6
5
MIN. 600
1
MIN. 450
2
MAX. 800
MAX. 800
71
