2. INSTALLATION
Le branchement de la machine sur une installation existante doit être fait par un technicien.
Il est recommandé d'utiliser un adoucisseur d'eau, principalement quand l'eau alimentant la
machine présente une dureté supérieure à 10°TH, et de procéder régulièrement à ses
régénérations.
Il est indispensable de placer un robinet de barrage d'eau, ainsi qu'une protection électrique
normalisée, adaptée à la tension et à la puissance installée.
L'arrivée d'eau doit être raccordée sur un raccord 3/8 mâle au flexible sortant de la machine.
Le tube de vidange doit être raccordé sur le raccord cannelé du collecteur de vidange, et toujours
permettre l'écoulement du fluide.
CET EQUIPEMENT DEVRA ETRE CONFORME AUX NORMES EN VIGUEUR DANS LE PAYS OU LA
MACHINE EST INSTALLEE. IL EST A LA CHARGE DU CLIENT.
En cas d'arrêt total de la machine, fermer le robinet de barrage d'eau et interrompre l'alimentation
électrique.
NOTA:
• UNE MACHINE SANS SURVEILLANCE DOIT ETRE ISOLEE DE SES SOURCES
D'ALIMENTATION HYDRAULIQUE ET ELECTRIQUE.
• UNE PRISE DE TERRE EFFICACE, RELIEE A LA BORNE PREVUE À CET EFFET SUR
L'APPAREIL, EST OBLIGATOIRE.
• NE JAMAIS DEBRANCHER LA TERRE TANT QUE L'ALIMENTATION ELECTRIQUE EST
RELIEE A LA MACHINE.
• DES MOYENS DE DECONNEXION (SECTIONNEUR) DU RESEAU D'ALIMENTATION
ELECTRIQUE, AYANT UNE SEPARATION DE CONTACT D'AU MOINS 3 MM SUR TOUS LES
POLES, DOIVENT ETRE PREVUS DANS LES CANALISATIONS FIXES CONFORMEMENT
AUX REGLES D'INSTALLATION.
3. MISE EN SERVICE


ALIMENTATION
Ouvrir le robinet d'eau extérieur général si nécessaire, puis ouvrir le robinet de barrage. Ne pas
mettre sous tension électrique.
A. PREMIER REMPLISSAGE EN EAU
Appuyer sur l'interrupteur "C" situé à côté de la
sortie vapeur "SV", (alimentation électrique). Le
voyant bleu des touches s’allument. La
chaudière se remplit automatiquement, la
machine ne chauffe pas. Une fois l'eau en
contact avec la sonde de niveau, la machine se
met en chauffe automatiquement.
B. REMPLISSAGES SUIVANTS
Les prochains remplissages se font
automatiquement en fonction du puisage d'eau
chaude et de vapeur (détection électronique du
niveau par la sonde).
P OUR TOUTE INTERVENTION SUR NOS MACHINES , CELLES - CI DOIVENT IMPERATIV
EMENT AVOIR
L ' ALIMENTATION ELECTRIQUE DECONNECTEE DU SECTEUR .

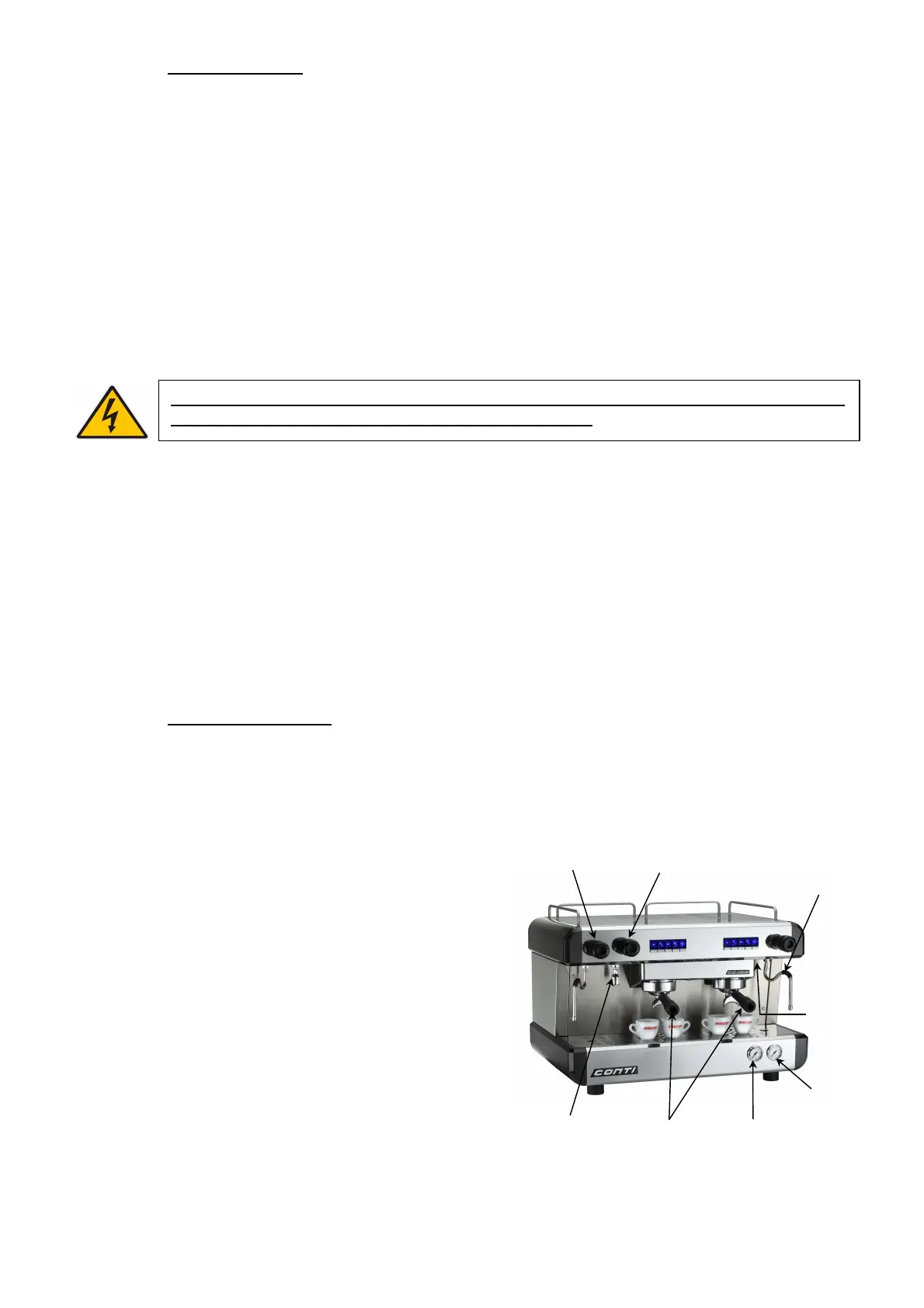

Robinets vapeur "V" Robinet eau chaude "E"
Sortie
eau chaude
Porte-filtre
Interrupteur
"C"
Sorties vapeur "SV"
Mano M1
(pression
chaudière)
Mano M2
(pression
pompe)
