32

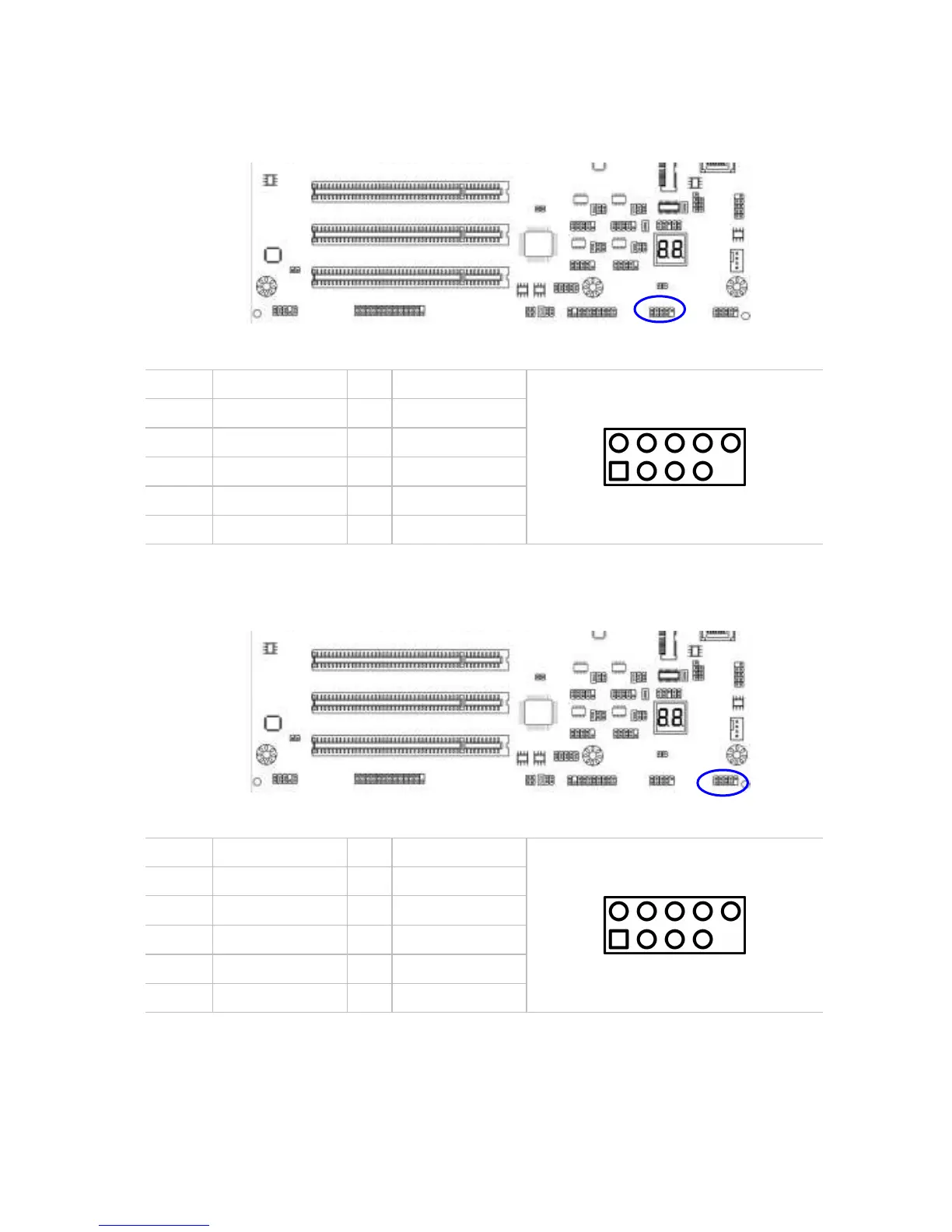

USB2: USB2.0 header
PIN ASSIGNMENT PIN ASSIGNMENT
2 10
1 9
1 VCC 2 VCC
3 D- 4 D-
5 D+ 6 D+
7 GND 8 GND
9 KEY 10 NC
USB3: USB2.0 header
PIN ASSIGNMENT PIN ASSIGNMENT
2 10
1 9
1 VCC 2 VCC
3 D- 4 D-
5 D+ 6 D+
7 GND 8 GND
9 KEY 10 NC
