4. Tipps zur Fehlersuche

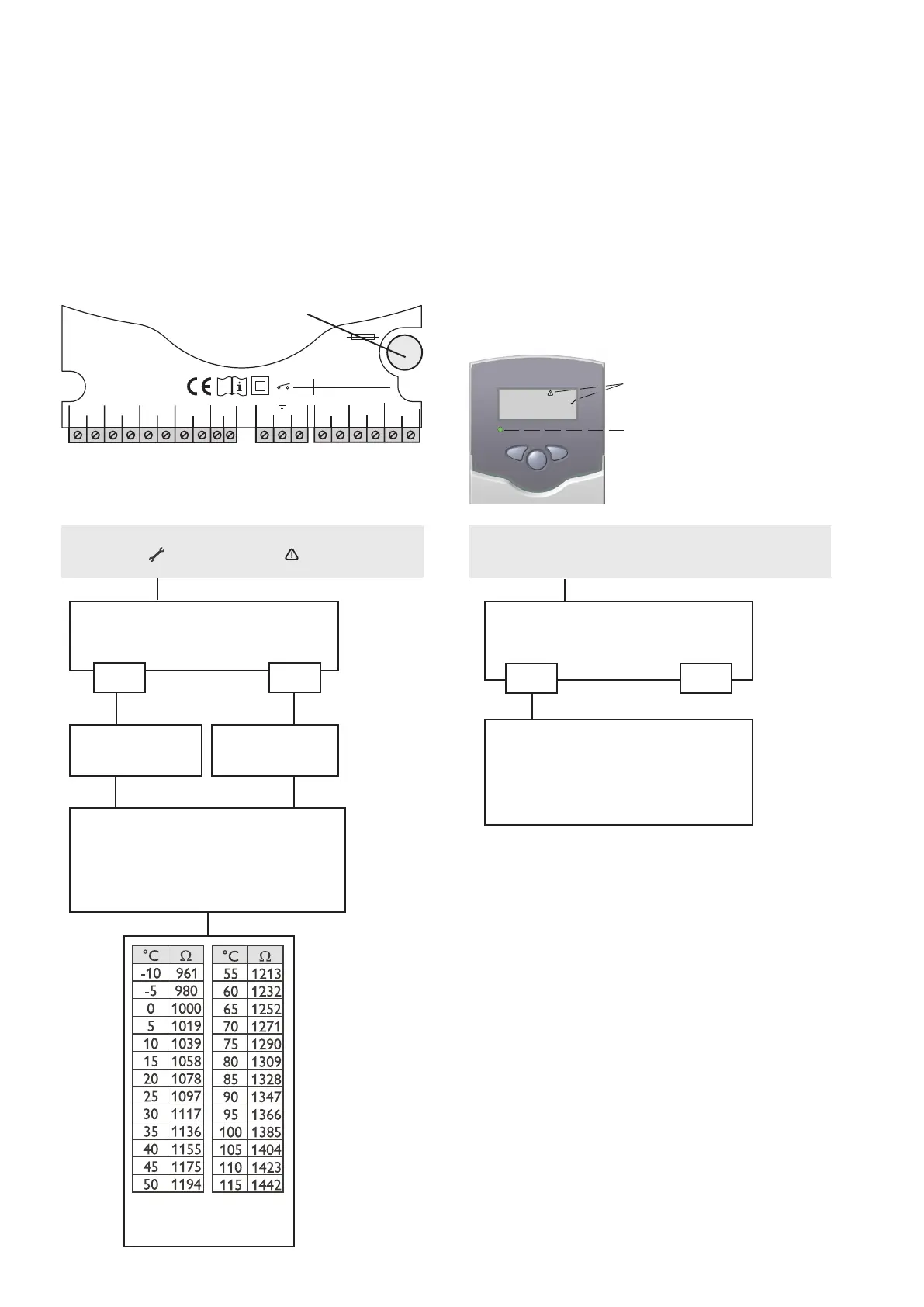

Tritt ein Störfall ein, wird über das Display des Reglers
eine Meldung angezeigt:
Betriebskontrolllampe ist dauerhaft erloschen
Bei erloschener Betriebs-Kontrolllampe
ist die Stromversorgung des Reglers zu
kontrollieren.
o.k.nein
Die Topfsicherung des Reglers ist de-
fekt. Diese wird nach Abnahme der
Blende zugänglich und kann dann
ausgetauscht werden (Ersatz siche rung
liegt in einem Zubehörbeutel bei).
Betriebskontrolllampe blinkt rot. Im Display erscheint
das Symbol und das Symbol blinkt.
Sensordefekt. In entsprechendem
Sensor-Anzeigekanal wird anstatt einer
Temperatur ein Fehlercode angezeigt.
-88.8888.8
Leitungsbruch.
Leitung prüfen.
Kurzschluss.
Leitung prüfen.
Abgeklemmte Pt1000-Temperatur sen-
soren können mit einem Widerstands-
Messgerät überprüft werden und haben
bei den entsprechenden Temperaturen
die untenstehenden Wider standswerte.
Widerstandswerte der
Pt1000-Sensoren
Betriebskontrolllampe
Warnsymbol
Topfsicherung T4A
1 2
S1 S2 S3
3 4 5 6
Temp. Sensor
Pt1000
LNR1N
R1-V
N
201918171615
S4
7 8
141312
T4A
1 (1) A (220 ... 240) V~
2 (1) A (220 ... 240) V~
R1
R1-V
VBus
9 10
