Cosmo Deltasol BS - Einstell-Kanäle

14
3. Regelparameter und Anzeigekanäle
3.1.8 Wärmemengenbilanzierung

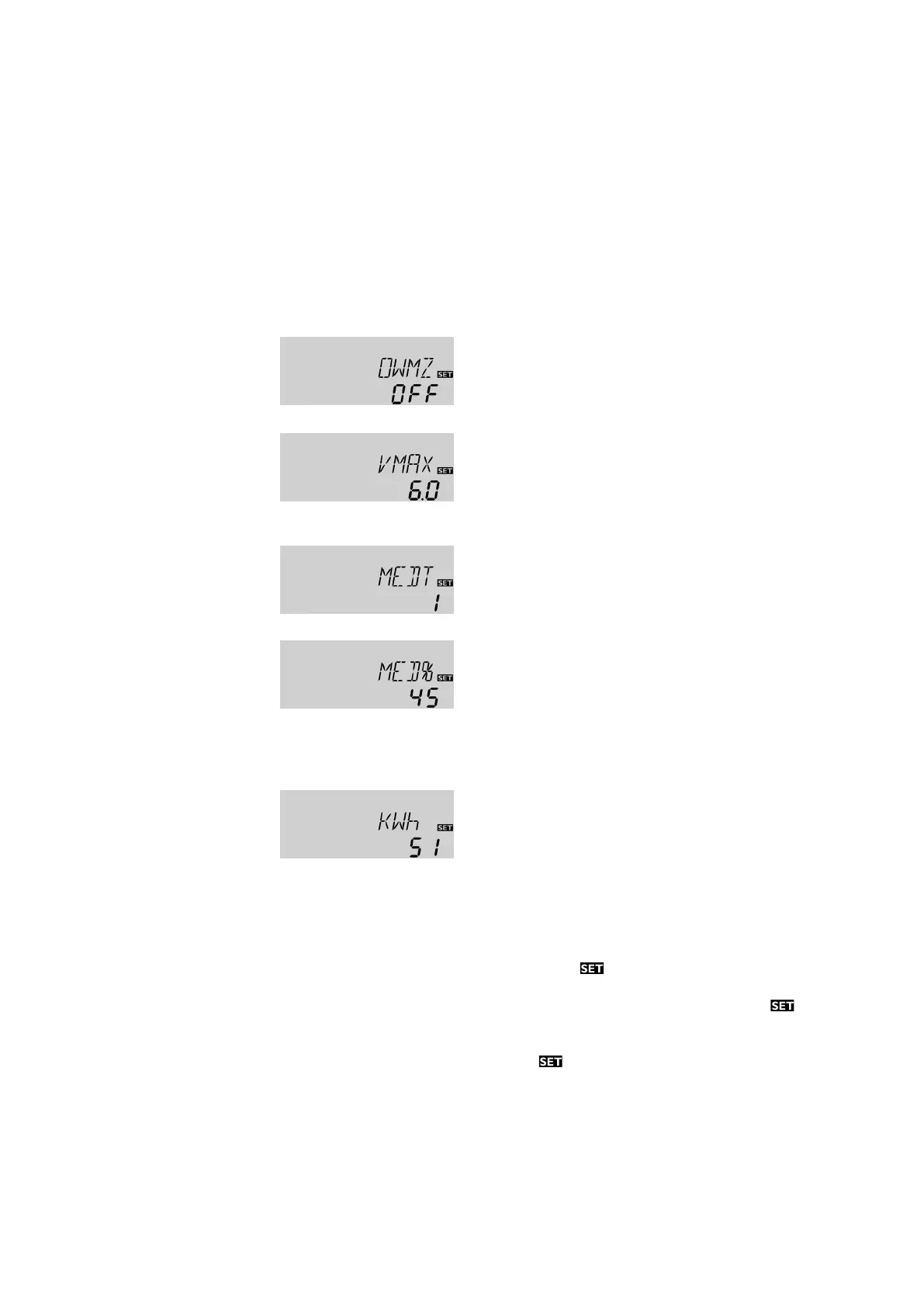

OWMZ:Wärmemengen-
bilanzierung
Einstellbereich OFF ... ON
Werkseinstellung OFF
Grundsätzlich ist in Verbindung mit einem Flowmeter
eine Wärme men gen bilanzierung möglich. Dazu ist in
Kanal OWMZdie Option Wärmemengenbilanzierung
zu aktivieren.
Der am Flowmeter abzulesende Volumenstrom (l/min)
muss im Kanal VMAXeingestellt werden. Frostschutz-
art und Frostschutzgehalt des Wärmeträgermediums
werden in den Kanälen MEDTundMED% angege-
ben.
Frostschutzart:
0 : Wasser
1 : Propylenglykol
2 : Ethylenglykol
3 : Tyfocor
®
LS / G-LS
VMAX: Volumenstrom in
l/min
Einstellbereich 0 ...20
in 0.1 Schritten
Werkseinstellung 6,0
kWh/MWh:Wärmemenge
in kWh / MWh
Anzeigekanal
MEDT: Frostschutzart
Einstellbereich 0 ... 3
Werkseinstellung 1
MED%: Frostschutzgehalt
in (Vol-) %
MED% wird bei MEDT 0
und 3 ausgeblendet
Einstellbereich 20 ... 70
Werkseinstellung 45
Über die Angabe des Volumenstroms und der Re-
ferenzsensoren Vorlauf S1 und Rücklauf S4 wird die
transportierte Wärmemenge gemessen. Diese wird
in kWh-Anteilen im Anzeigekanal kWhund in MWh-
Anteilen im Anzeigekanal MWhangezeigt. Die Summe
beider Kanäle bildet den gesamten Wärmeertrag.
Die aufsummierte Wärmemenge kann zurückgesetzt
werden. Sobald einer der Anzeigekanäle der Wärme-
menge angewählt ist erscheint im Display dauerhaft
das Symbol
. Die Taste SET (3) muss ca. 2 Sekunden
lang gedrückt werden um in den RESET-Modus des
Zählers zu gelangen. Das Display-Symbol blinkt und
der Wert für die Wärmemenge wird auf 0 zurückgesetzt.
Um den RESET-Vorgang abzuschließen, muss mit der
Taste bestätigt werden.
Soll der RESET-Vorgang abgebrochen werden, muss
ca. 5 Sekunden gewartet werden. Der Regler springt
danach automatisch in den Anzeigemodus zurück.
